塔吊安拆技术交底

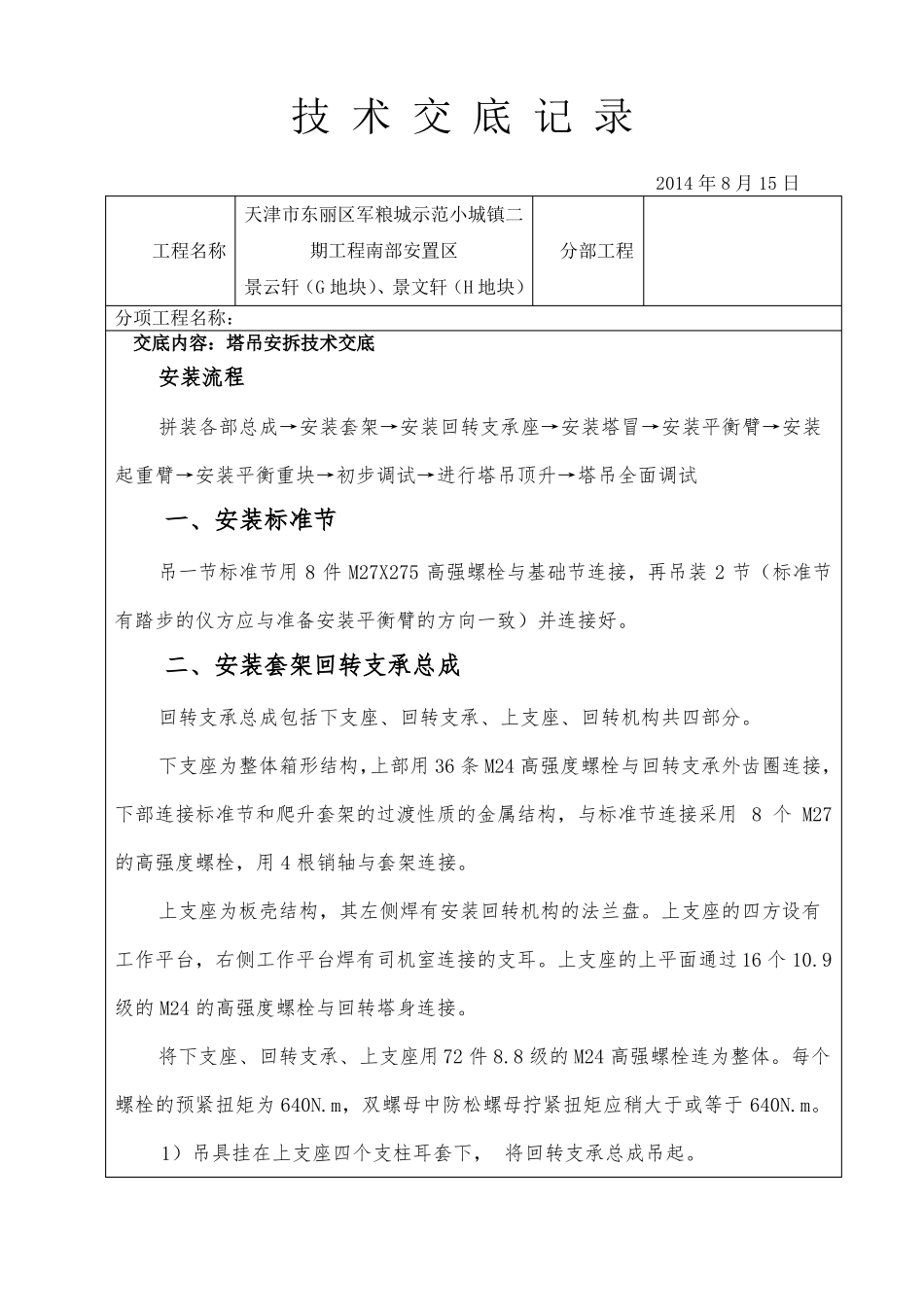

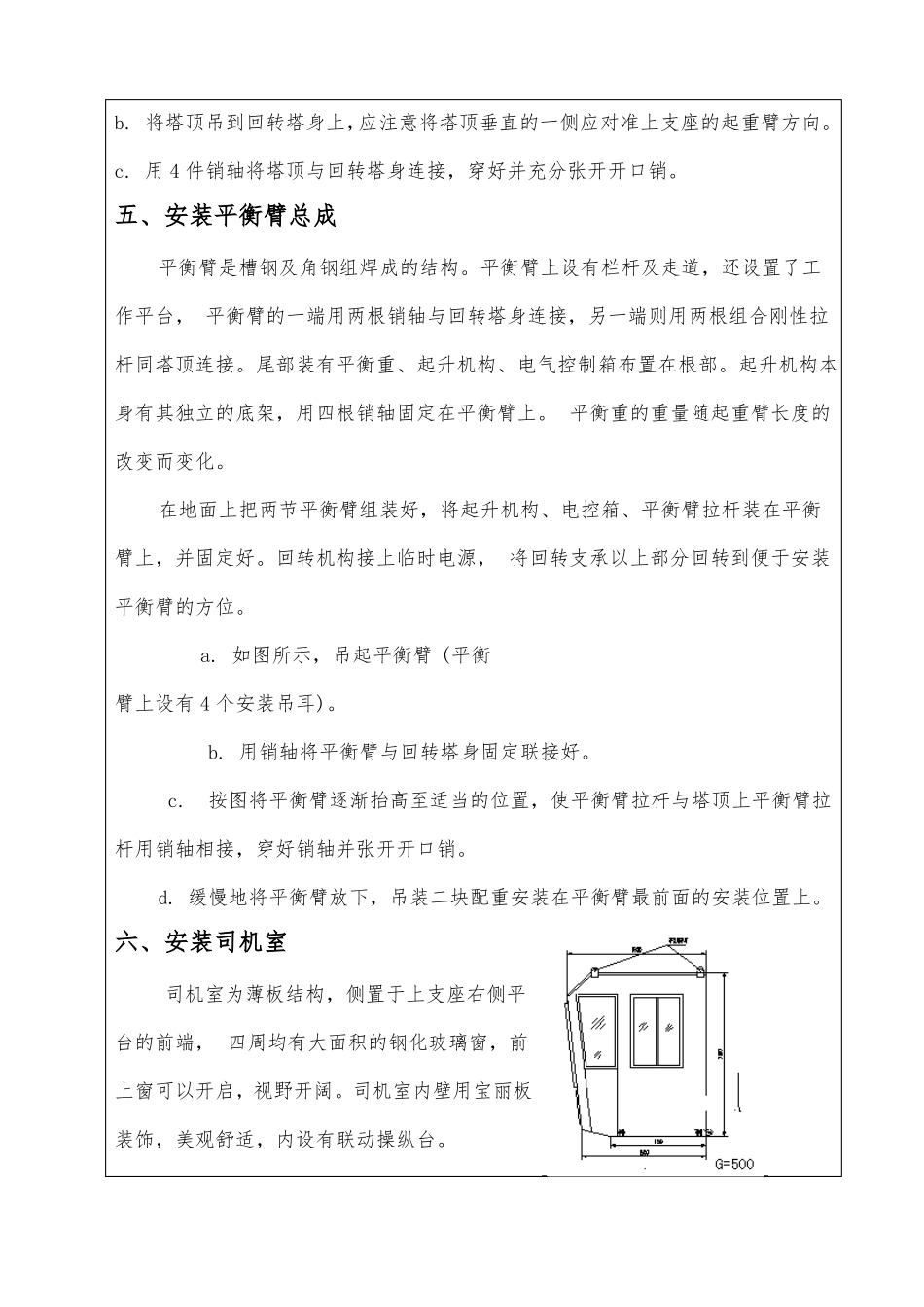

技 术 交 底 记 录 2014 年 8 月 15 日天津市东丽区军粮城示范小城镇二工程名称期工程南部安置区景云轩（G 地块）、景文轩（H 地块）分项工程名称：交底内容：塔吊安拆技术交底分部工程安装流程拼装各部总成→安装套架→安装回转支承座→安装塔冒→安装平衡臂→安装起重臂→安装平衡重块→初步调试→进行塔吊顶升→塔吊全面调试一、安装标准节吊一节标准节用 8 件 M27X275 高强螺栓与基础节连接，再吊装 2 节（标准节有踏步的仪方应与准备安装平衡臂的方向一致）并连接好。二、安装套架回转支承总成回转支承总成包括下支座、回转支承、上支座、回转机构共四部分。下支座为整体箱形结构，上部用 36 条 M24 高强度螺栓与回转支承外齿圈连接，下部连接标准节和爬升套架的过渡性质的金属结构，与标准节连接采用 8 个 M27的高强度螺栓，用 4 根销轴与套架连接。上支座为板壳结构，其左侧焊有安装回转机构的法兰盘。上支座的四方设有工作平台，右侧工作平台焊有司机室连接的支耳。上支座的上平面通过 16 个 10.9级的 M24 的高强度螺栓与回转塔身连接。将下支座、回转支承、上支座用 72 件 8.8 级的 M24 高强螺栓连为整体。每个螺栓的预紧扭矩为 640N.m，双螺母中防松螺母拧紧扭矩应稍大于或等于 640N.m。1）吊具挂在上支座四个支柱耳套下， 将回转支承总成吊起。2）座的八个连接套对准标准节四根主弦杆的八个连接套缓慢落下，将回转支承总成放在塔身顶部。 切记下支座的爬梯方向应与塔身标准节爬梯方向一致；下支座与套架连接时，应对好四角的标记。3）8 件 10.9 级的 M27 高强度螺栓将下支座与标准节连接牢固(每个螺栓用双螺母拧紧防松，螺栓的预紧扭矩为 1800N.m，双螺母中防松螺母拧紧扭矩应稍大于或等于 1800N.m)。4）作顶升系统，将液压油缸伸长至第 2 节标准节的下踏步上， 将爬升架顶升至与下支座连接耳板接触，用 4 个销轴将爬升架与下支座连接并穿好开口销。吊装支承总成三、安装回转塔身总成回转塔身的主体是由方钢管组焊而成的长方形空间桁架，其底部连接上支座，用四个销轴穿好开口销连接塔顶。司机室装在右侧，四周设有平台，起安全保护作用。将吊具挂在回转塔身四根主弦杆处，拉紧吊索。吊起回转塔身(安装时注意用于安装平衡臂和起重臂支耳的方向)。四、安装塔顶塔顶为四棱锥形结构，顶部有拉板架和起重臂拉板，通过销轴分别与起重臂、平衡臂拉杆相连，为了安装方便，塔顶上部设有...
