声测管安装作业指导书

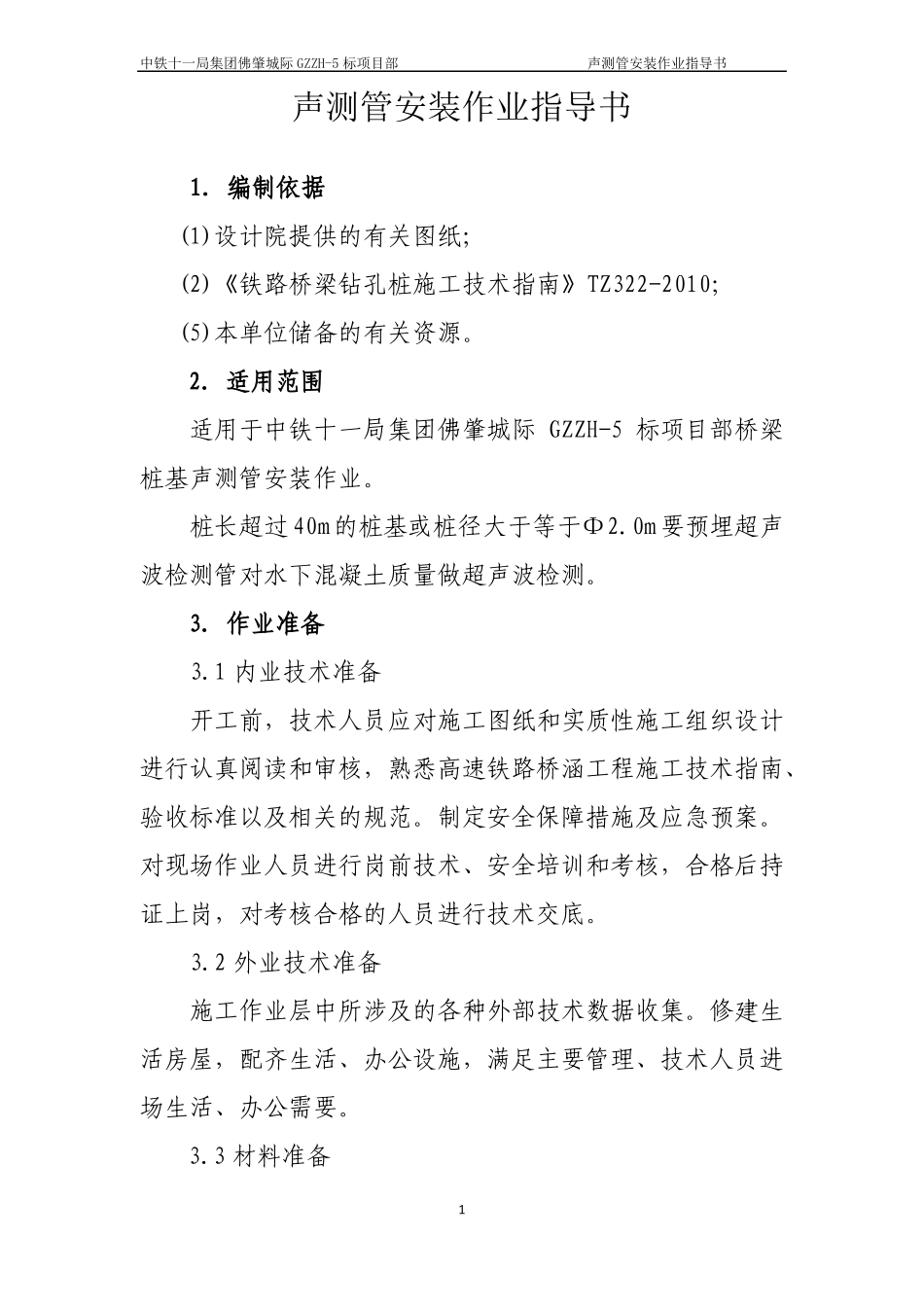

中铁十一局集团佛肇城际 GZZH-5 标项目部声测管安装作业指导书声测管安装作业指导书1．编制依据(1)设计院提供的有关图纸； (2)《铁路桥梁钻孔桩施工技术指南》TZ322-2010；(5)本单位储备的有关资源。2．适用范围适用于中铁十一局集团佛肇城际 GZZH-5 标项目部桥梁桩基声测管安装作业。桩长超过 40m 的桩基或桩径大于等于Φ2.0m 要预埋超声波检测管对水下混凝土质量做超声波检测。3．作业准备3.1 内业技术准备开工前，技术人员应对施工图纸和实质性施工组织设计进行认真阅读和审核，熟悉高速铁路桥涵工程施工技术指南、验收标准以及相关的规范。制定安全保障措施及应急预案。对现场作业人员进行岗前技术、安全培训和考核，合格后持证上岗，对考核合格的人员进行技术交底。3.2 外业技术准备施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。3.3 材料准备1中铁十一局集团佛肇城际 GZZH-5 标项目部声测管安装作业指导书声测管采用金属管，外径Φ50mm，壁厚 3.0mm，其品种、级别和规格符合设计要求，并附有产品合格证、附件清单和有关材质报告单或检查报告。4．工艺流程及技术要求4.1 工艺流程声测管运输至现场声测管与钢筋笼绑扎声测管之间对接与钢筋笼埋入桩基孔内4.2 技术要求(1)声测管要伸入承台 1.25m。(2) 保证声测管密封，防止泥浆、灰浆进入。5．施工要求5.1 声测管加工及埋设（1）声测管在装卸搬运过程中，应采用机械或人工将声测管抬起运送至指定地点，严禁抛掷和滚动，以防声测管弯曲变形，在工地存放时，应放在加工棚内，不能露天堆放，以防雨淋生锈，在搬运或安装时，不能一头着地，以防泥土阻塞声测管。（2）声测管采用薄壁钢管，当桩基设计桩径在Φ 2.0m以下时预埋 3 根声测管；当桩基设计桩径在Φ2.0m 以上时预埋 4 根声测管，声测管沿桩身箍筋内侧等间距布设，绑扎于加强骨架箍筋上。2中铁十一局集团佛肇城际 GZZH-5 标项目部声测管安装作业指导书超声波检测管布置(D≤2.0m)超声波检测管布置(D＞2.0m超声波检测管外径50mm, 壁厚3mm,长度：L+120（3）声测管安装前应检查其管内是否有异物等堵塞,同时必须检查管身是否有裂纹、弯曲或压扁等情况，如有上述情况则立即更换。（4）每隔一个定位架钢筋应焊接一个声测管定位环，定位环直径比声测管外径大 10mm。（5）声测管下端采用铁皮焊接， 焊接牢固， 将声测管下端封死，声测管上...
