外墙AL保温墙体施工方案

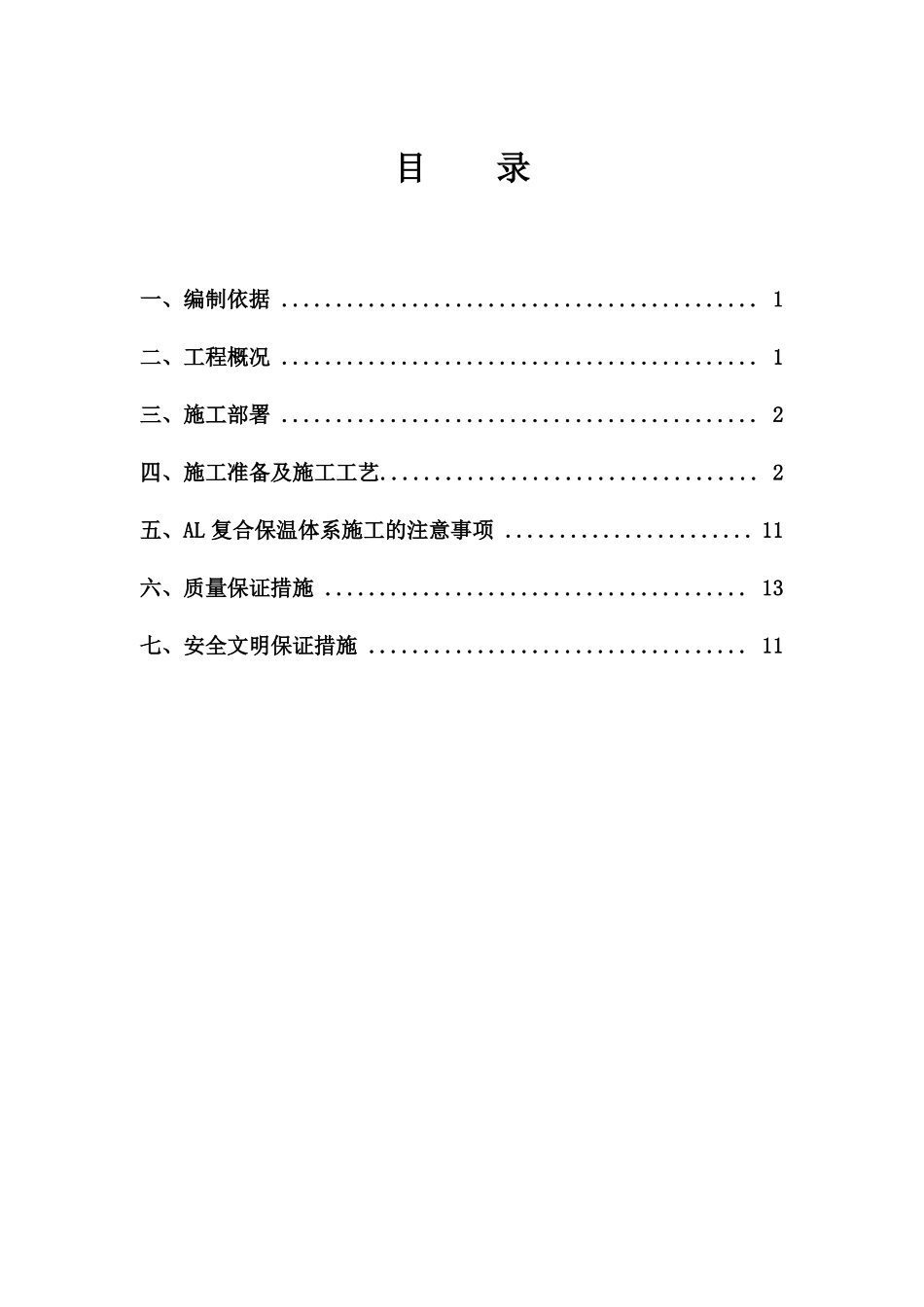

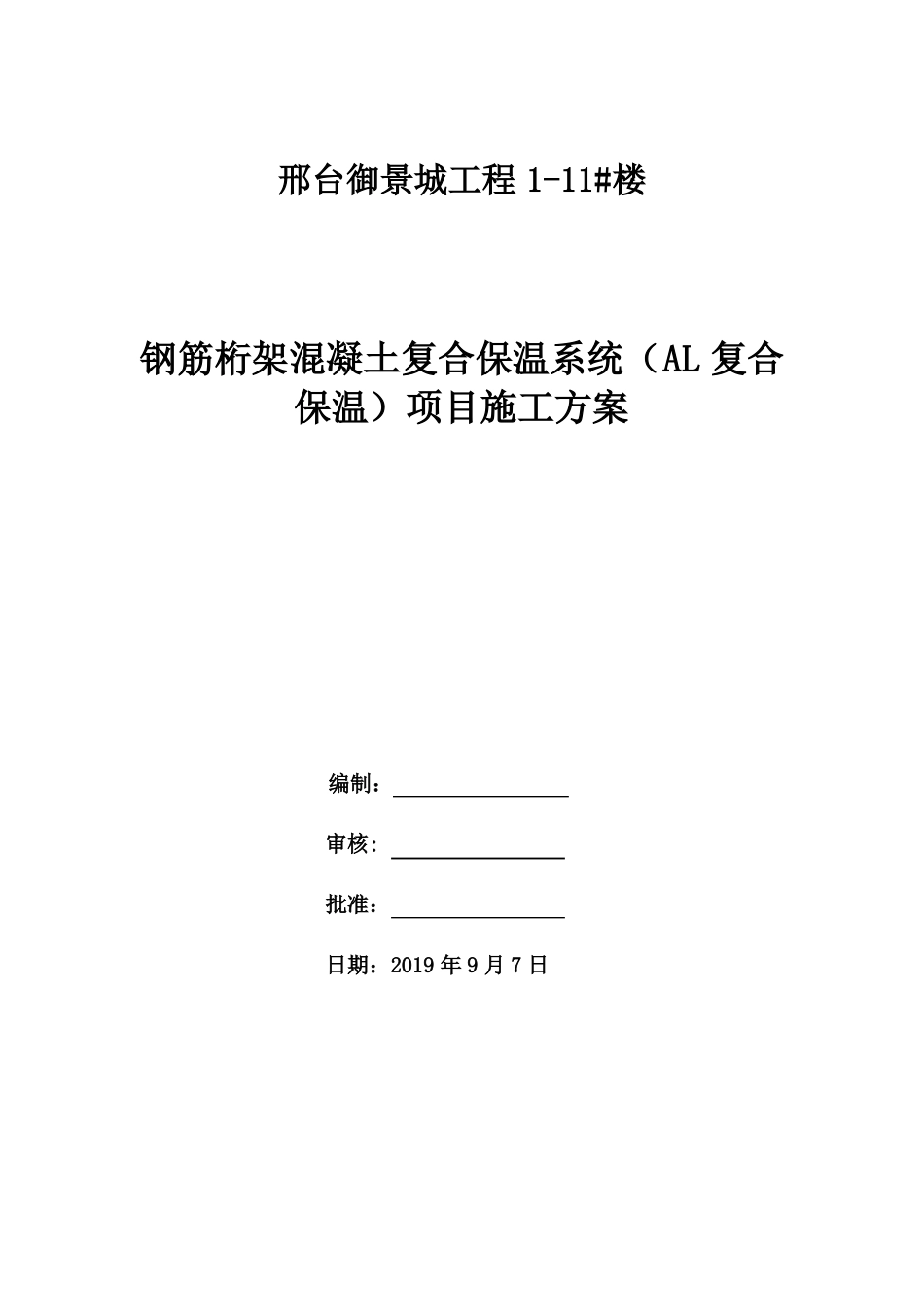

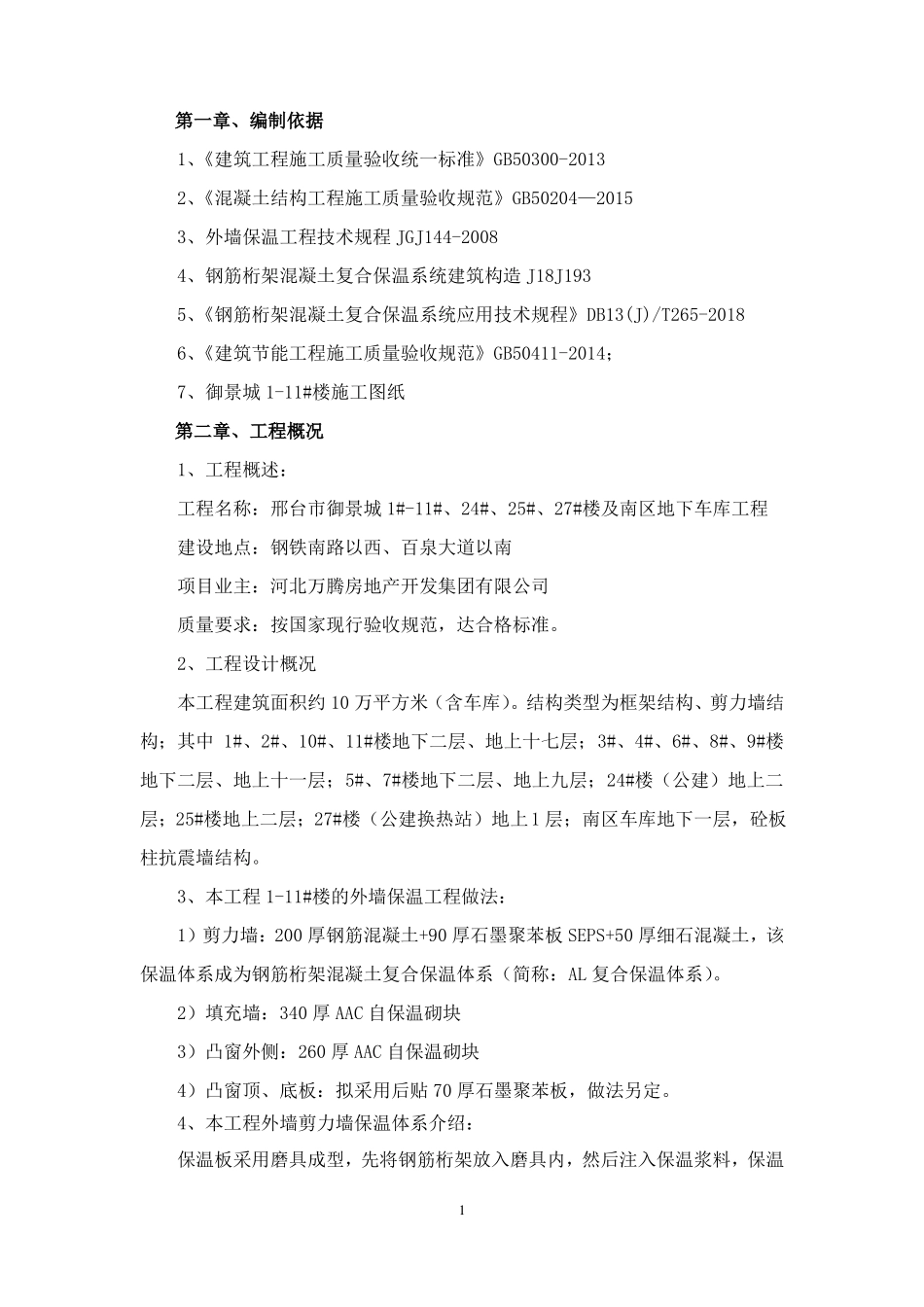

邢台御景城工程 1-11#楼钢筋桁架混凝土复合保温系统（保温）项目施工方案编制：审核:批准：日期：2019 年 9 月 7 日AL 复合目录一、编制依据 ............................................ 1二、工程概况 ............................................ 1三、施工部署 ............................................ 2四、施工准备及施工工艺................................... 2五、AL 复合保温体系施工的注意事项 ....................... 11六、质量保证措施 ....................................... 13七、安全文明保证措施 ................................... 11第一章、编制依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《混凝土结构工程施工质量验收规范》GB50204—20153、外墙保温工程技术规程 JGJ144-20084、钢筋桁架混凝土复合保温系统建筑构造 J18J1935、《钢筋桁架混凝土复合保温系统应用技术规程》DB13(J)/T265-20186、《建筑节能工程施工质量验收规范》GB50411-2014；7、御景城 1-11#楼施工图纸第二章、工程概况1、工程概述：工程名称：邢台市御景城 1#-11#、24#、25#、27#楼及南区地下车库工程建设地点：钢铁南路以西、百泉大道以南项目业主：河北万腾房地产开发集团有限公司质量要求：按国家现行验收规范，达合格标准。2、工程设计概况本工程建筑面积约 10 万平方米（含车库）。结构类型为框架结构、剪力墙结构；其中 1#、2#、10#、11#楼地下二层、地上十七层；3#、4#、6#、8#、9#楼地下二层、地上十一层；5#、7#楼地下二层、地上九层；24#楼（公建）地上二层；25#楼地上二层；27#楼（公建换热站）地上1 层；南区车库地下一层，砼板柱抗震墙结构。3、本工程 1-11#楼的外墙保温工程做法：1）剪力墙：200 厚钢筋混凝土+90 厚石墨聚苯板 SEPS+50 厚细石混凝土，该保温体系成为钢筋桁架混凝土复合保温体系（简称：AL 复合保温体系）。2）填充墙：340 厚 AAC 自保温砌块3）凸窗外侧：260 厚 AAC 自保温砌块4）凸窗顶、底板：拟采用后贴 70 厚石墨聚苯板，做法另定。4、本工程外墙剪力墙保温体系介绍：保温板采用磨具成型，先将钢筋桁架放入磨具内，然后注入保温浆料，保温1板成型后在保温层的一侧加焊钢筋网片，从而将钢筋焊接网与钢筋桁架焊连接为整体，最终形成的具有一定刚度和强度的复合保温板（简称“AL 复合保温板”）。本工程设计的剪力墙保温体系为 200 厚钢筋...
