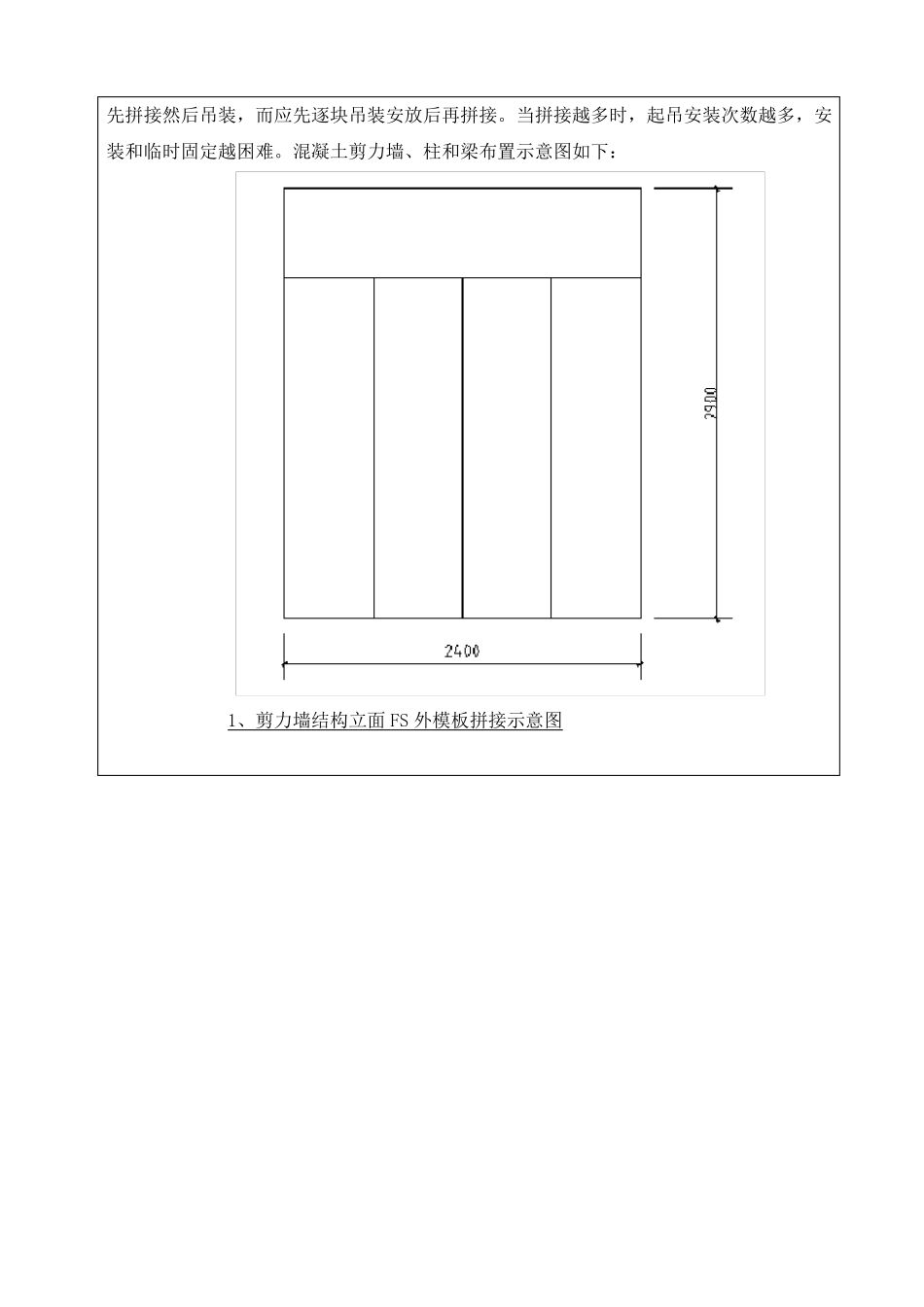

技术交底记录工程名称交底部位正定天山观澜 2#3#6#住宅楼Fs 保温外墙施工单位日期天山实业集团建筑公司2018.5.15交底提要要符合设计要求及材料要求、基础结构、质量要求、安全要求交底内容一 施工准备1 模板施工前，应根据施工平面控制网线，在楼板面上放出控制网线，对墙、柱要放 5 条控制线：一条轴线、两条墙柱截面边线、两条模板控制线。2 台式电动切割器、电动搅拌器、壁纸刀、电动螺丝刀、剪刀、钢锯条、墨斗、棕刷或滚筒、粗砂纸、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2m 靠尺等。3 FS 复合保温板成包平放；抹面胶浆和胶粘剂存放要注意防雨防潮；网格布、固定件也应防雨存放。二 FS 复合外墙模板施工工艺1.墙柱部位施工方法墙柱钢筋验收、绑扎垫块→FS 外模板排版→FS 外模板裁割→钻孔→安装连接件或预埋件→起吊→立 FS 外模板→FS 外模板临时固定→立内侧模板→穿对拉螺栓→立模板竖向木方次楞→立水平双钢管主楞→调整 FS 外模板位置和垂直度→固定→浇筑混凝土。2 FS 外模板排版FS 外模板排版的合理性对施工的难易和外墙的防裂具有重要影响。FS 外模板的排版拼接应综合考虑两方面问题：2.1 尽量采用大规格整板，减少拼接。FS 外模板的拼接处由于板的伸缩变形易开裂，因此拼缝处必须附加玻纤网格布并用抗裂砂浆找平。拼缝越多，需要处理的地方越多，由于人为因素产生问题的概率越大。通常情况下，采取的 FS 外模板的高度尺寸宜为楼层高度，避免竖向拼接 ，可以只进行横向拼接。一般情况下，FS 外模板的长度不超过三米，能够满足普通楼层使用。若楼层高度大大超过三米，需要进行竖向拼接，拼接时不宜超过两块并应进行错缝，搭接长度不易少于板的 1/3。2.2 考虑施工难度，FS 外模板不易采用小规格尺寸。FS 外模板自身的构造特点决定了施工时应尽量避免在 FS 板上开孔、打洞和固定物体。FS 外模板不能像木模板一样，在工地事先拼接然后吊装，而应先逐块吊装安放后再拼接。当拼接越多时，起吊安装次数越多，安装和临时固定越困难。混凝土剪力墙、柱和梁布置示意图如下：1、剪力墙结构立面 FS 外模板拼接示意图2、结构立面 FS 外模板拼接示意图3 连接件布置图2.3 垫块绑扎垫块应使用砂浆或混凝土垫块，梅花形布置，垫块间距宜为 30cm-50cm，保证钢筋保护层厚度。不宜采用塑料卡垫块,主要原因是由于 FS 外模板的表面硬度不足，若用塑料卡则易陷入 FS 外模板内，难以保...
