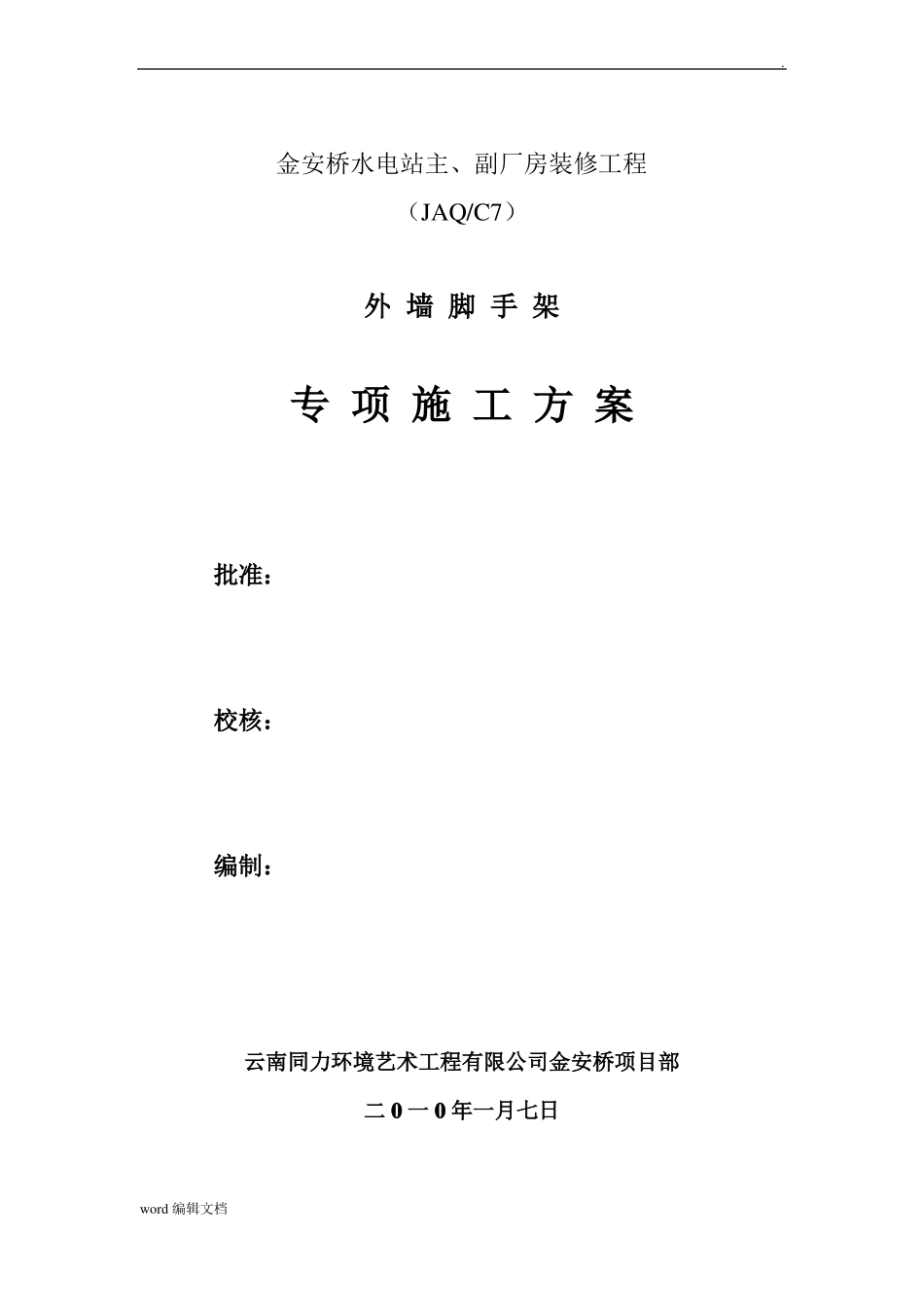

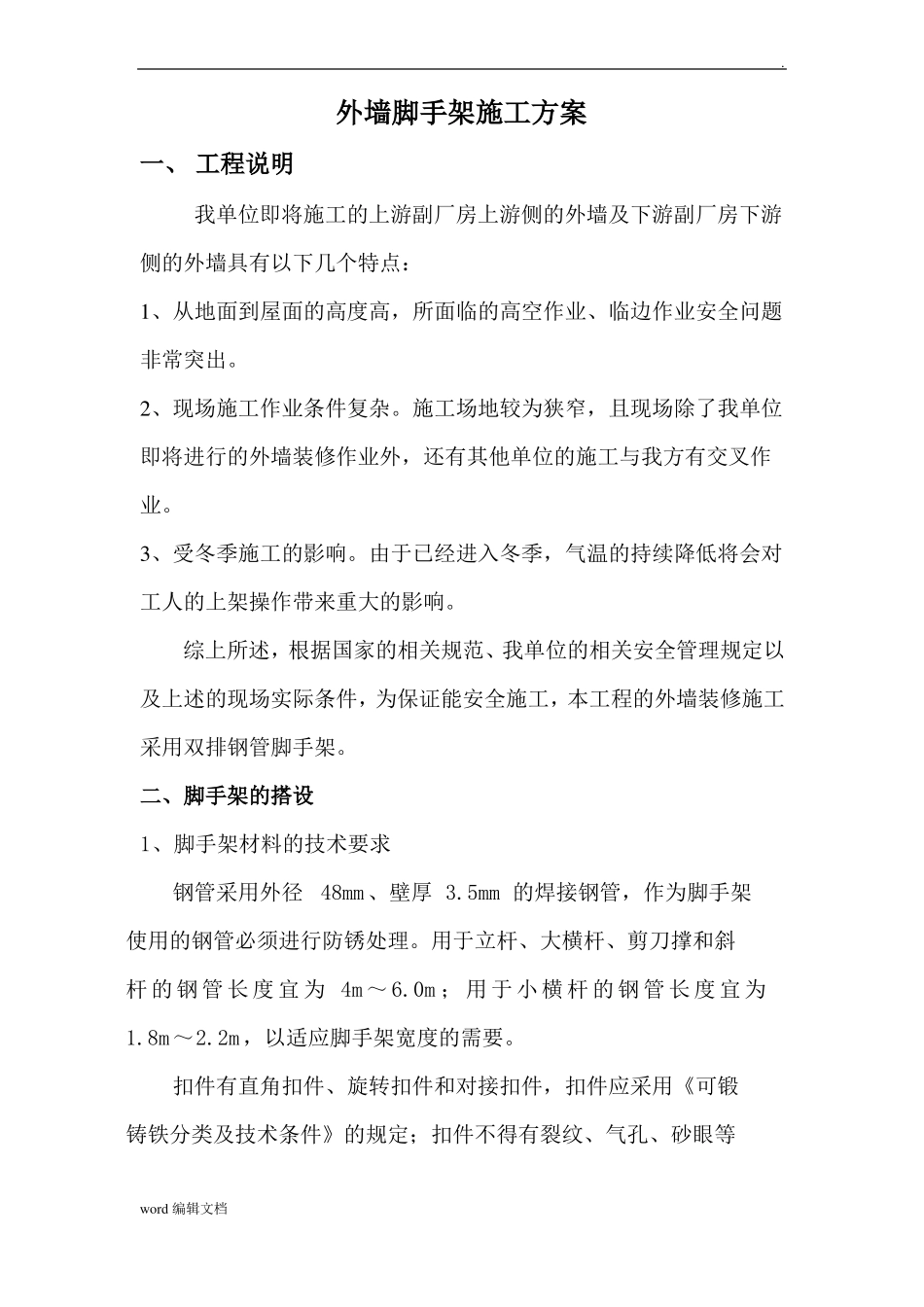

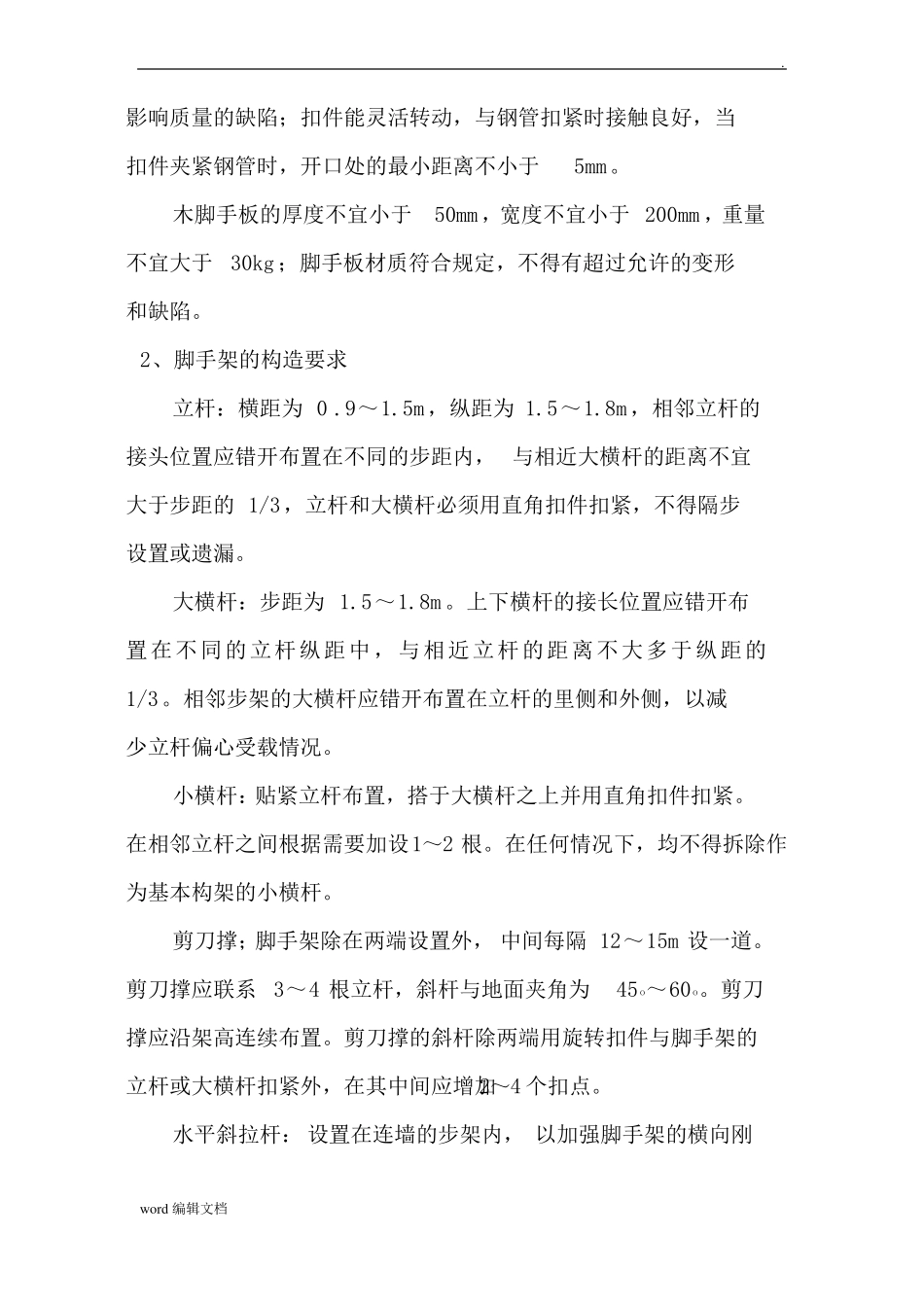

.金安桥水电站主、副厂房装修工程（JAQ/C7）外 墙 脚 手 架专 项 施 工 方 案批准：校核：编制：云南同力环境艺术工程有限公司金安桥项目部二 0 一 0 年一月七日word 编辑文档.外墙脚手架施工方案一、 工程说明我单位即将施工的上游副厂房上游侧的外墙及下游副厂房下游侧的外墙具有以下几个特点：1、从地面到屋面的高度高，所面临的高空作业、临边作业安全问题非常突出。2、现场施工作业条件复杂。施工场地较为狭窄，且现场除了我单位即将进行的外墙装修作业外，还有其他单位的施工与我方有交叉作业。3、受冬季施工的影响。由于已经进入冬季，气温的持续降低将会对工人的上架操作带来重大的影响。综上所述，根据国家的相关规范、我单位的相关安全管理规定以及上述的现场实际条件，为保证能安全施工，本工程的外墙装修施工采用双排钢管脚手架。二、脚手架的搭设1、脚手架材料的技术要求钢管采用外径 48mm、壁厚 3.5mm 的焊接钢管，作为脚手架使用的钢管必须进行防锈处理。用于立杆、大横杆、剪刀撑和斜杆 的 钢 管 长 度 宜 为 4m ～ 6.0m ； 用 于 小 横 杆 的 钢 管 长 度 宜 为1.8m～2.2m，以适应脚手架宽度的需要。扣件有直角扣件、旋转扣件和对接扣件，扣件应采用《可锻铸铁分类及技术条件》的规定；扣件不得有裂纹、气孔、砂眼等word 编辑文档.影响质量的缺陷；扣件能灵活转动，与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离不小于5mm。木脚手板的厚度不宜小于50mm，宽度不宜小于 200mm ，重量不宜大于30kg ；脚手板材质符合规定，不得有超过允许的变形和缺陷。2、脚手架的构造要求立杆：横距为 0 .9～1.5m，纵距为 1.5～1.8m，相邻立杆的接头位置应错开布置在不同的步距内， 与相近大横杆的距离不宜大于步距的 1/3，立杆和大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。大横杆：步距为 1.5～1.8m。上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近立杆的距离不大多于纵距的1/3。相邻步架的大横杆应错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。小横杆：贴紧立杆布置，搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1～2 根。在任何情况下，均不得拆除作为基本构架的小横杆。剪刀撑；脚手架除在两端设置外， 中间每隔 12～15m 设一道。剪刀撑应联系 3～4 根立杆，斜杆与地面夹角为45 o～60o。剪刀撑应沿架高连续布置。剪刀撑的斜杆...
