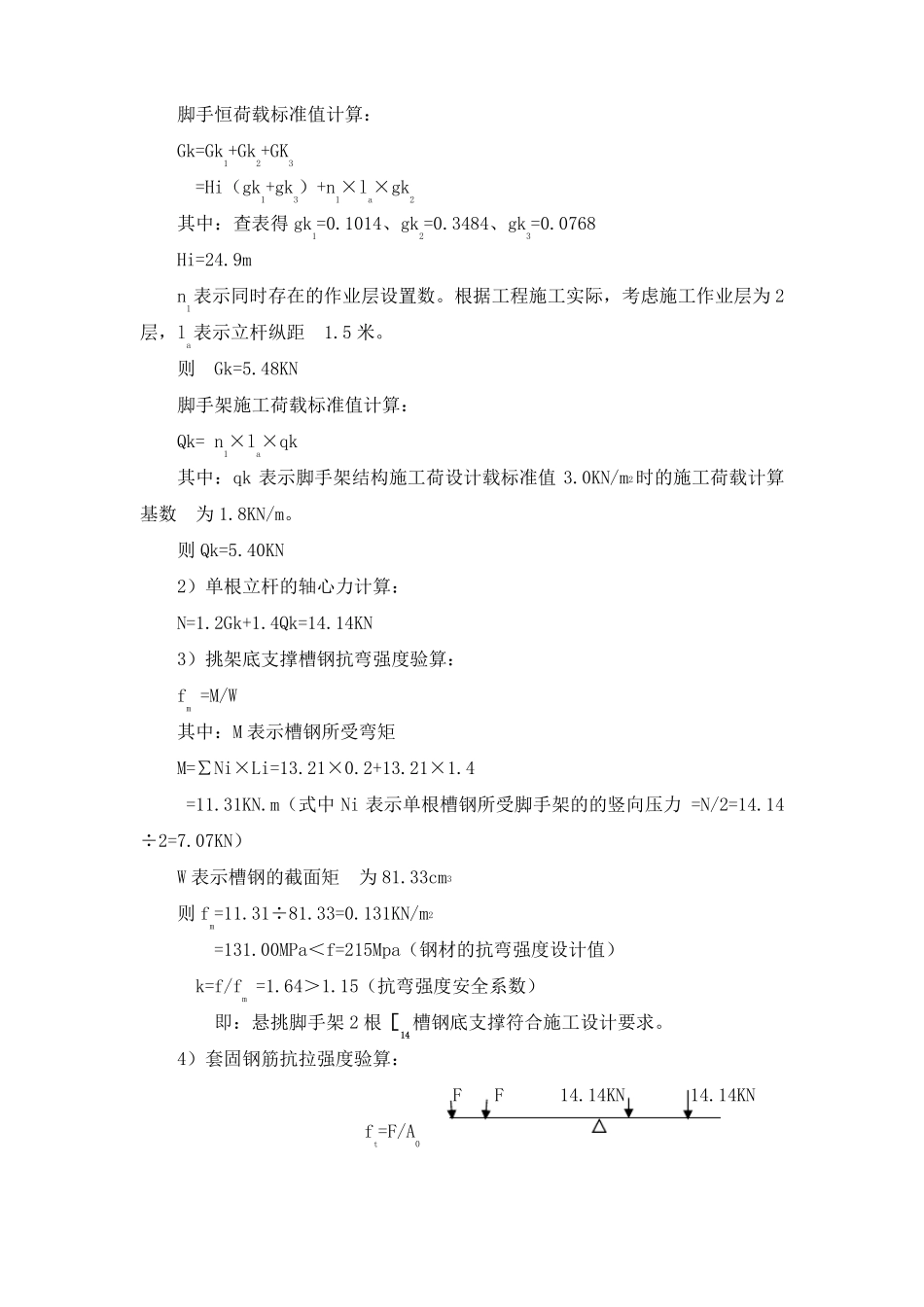

外墙脚手架工程施工方案1.7.1简介本工程施工外脚手架主要用于主体结构施工阶段的安全防护，普遍搭设高度30m 左右。本工程地上结构 8-10 层，总高度 32.0m，外形比较规整，外檐层高 4.0m，主要施工内容包括主体结构施工、外檐装饰施工、内檐装饰安装施工等。1.7.2 体系选择（1）主体结构施工用外脚手架采用悬挑式扣件钢管双排脚手架，外挂安全网，即在第二、第六层顶板预留φ20 钢筋锚环，间距 3000，用 2[14 或双排钢管作悬挑杆，伸出墙面 1500，其上搭设扣件式钢管脚手架，内外立杆间距 1500，如下图。钢管脚手架剪刀撑钢管脚手架安全网钢丝绳1/2预埋 16铁环14号槽钢(a)14号槽钢预埋 16铁环砼柱14号槽钢1-1（b）图7.11—1 结构施工外悬挑式脚手架示意图（a）搭设方法示意图； （b）槽钢挑架布置图并作计算复核如下：计算参数：在主楼外檐搭设作为结构施工的悬挑脚手架，其立杆间距为 1200×1500，步距为 1500，搭设高度为 18.8 米(按一次搭设五层层高计)，外挑底支撑采用并焊 2 根［14的槽钢，挑支撑间距为3000，挑支座采用预埋在楼板砼内的Φ18 钢筋套钩固定。具体构造尺寸如下图所示：2Φ18钢筋 2［14槽钢2Φ25 L=50100500250012002001）脚手架荷载计算脚手恒荷载标准值计算：Gk=Gk1+Gk2+GK3 =Hi（gk1+gk3）+n1×la×gk2其中：查表得 gk1=0.1014、gk2=0.3484、gk3=0.0768Hi=24.9m n1表示同时存在的作业层设置数。根据工程施工实际，考虑施工作业层为 2层，la表示立杆纵距 1.5 米。则 Gk=5.48KN脚手架施工荷载标准值计算： Qk= n1×la×qk其中：qk 表示脚手架结构施工荷设计载标准值 3.0KN/m2时的施工荷载计算基数为 1.8KN/m。则 Qk=5.40KN2）单根立杆的轴心力计算： N=1.2Gk+1.4Qk=14.14KN3）挑架底支撑槽钢抗弯强度验算：fm =M/W其中：M 表示槽钢所受弯矩M=∑Ni×Li=13.21×0.2+13.21×1.4 =11.31KN.m（式中 Ni 表示单根槽钢所受脚手架的的竖向压力 =N/2=14.14÷2=7.07KN）W 表示槽钢的截面矩为 81.33cm3则 fm=11.31÷81.33=0.131KN/m2=131.00MPa＜f=215Mpa（钢材的抗弯强度设计值）k=f/fm =1.64＞1.15（抗弯强度安全系数）即：悬挑脚手架 2 根［14槽钢底支撑符合施工设计要求。4）套固钢筋抗拉强度验算：FF 14.14KN 14.14KNft=F/A0其中： F 表示套固钢筋所受拉力 F=14.14×（1.4+0.2）/2×（2.5+3.0） =2.06KN A0表示Φ18 钢筋的计算截面面积 254.5mm2则： ft=0.0081KN/mm2=8.1...
