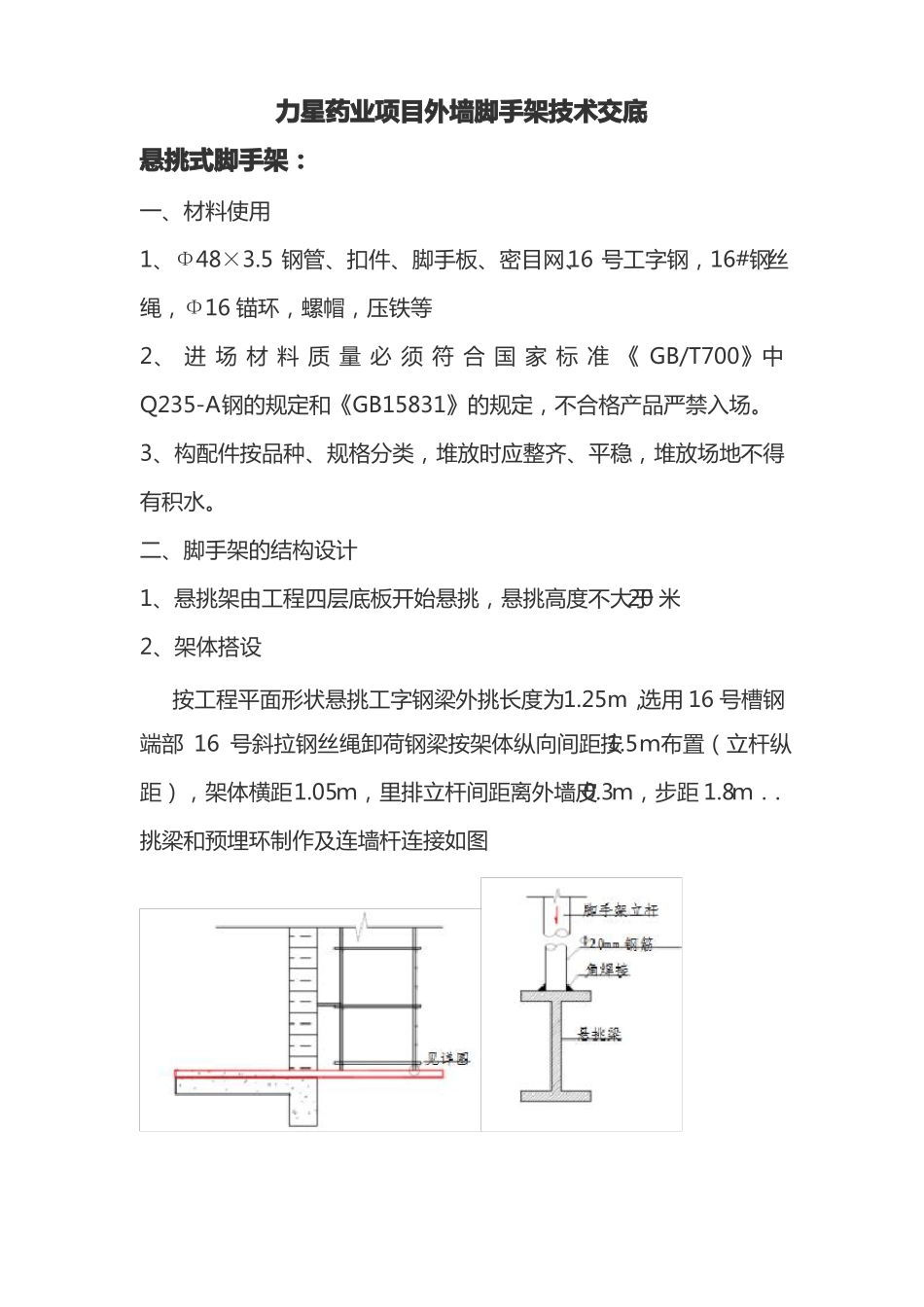

力星药业项目外墙脚手架技术交底悬挑式脚手架：一、材料使用1、Φ48×3.5 钢管、扣件、脚手板、密目网、16 号工字钢，16#钢丝绳，Φ16 锚环，螺帽，压铁等2、 进 场 材 料 质 量 必 须 符 合 国 家 标 准 《 GB/T700》中Q235-A钢的规定和《GB15831》的规定，不合格产品严禁入场。3、构配件按品种、规格分类，堆放时应整齐、平稳，堆放场地不得有积水。二、脚手架的结构设计1、悬挑架由工程四层底板开始悬挑，悬挑高度不大于20 米2、架体搭设按工程平面形状悬挑工字钢梁外挑长度为1.25m，选用 16 号槽钢端部 16 号斜拉钢丝绳卸荷钢梁按架体纵向间距按1.5ｍ布置（立杆纵距），架体横距1.05ｍ，里排立杆间距离外墙皮0.3ｍ，步距 1.8ｍ．.挑梁和预埋环制作及连墙杆连接如图.外 侧 搭 设 连 续 式 剪 刀 撑 ， 满 挂 密 目 网 用 绳 扣 紧，必须拉紧绷平．转角处采用工字钢横挑，长度5 米，采用预置钢筋锁扣锁紧。架体材料选用16#工字钢，扣件式钢管架体，底部满铺 50ｍｍ厚木脚手板．操作层根据需要铺设三层脚手板，每层均设二道扶手栏杆 0.6m、1.2m。悬挑钢梁的锚环尾部设置两道，间距200，梁口一道，钢梁在铺设时内置部分的梁端头应距第一道锚环20ｃｍ（如遇墙体口部锚环取消，需增设大头塞加固）如图。悬挑脚手架楼面构造（L1 长度离墙 300 净距，架体宽度 800 计算）1、木楔侧向楔紧2、两根 1.5 米长直径18mm的 HRB335钢筋3、施工工艺流程工字钢加工－设置预埋环－工字钢安装就位－放扫地杆－竖立杆与扫地杆扣紧－安装第一步大横杆和小横杆－连接附墙杆－铺脚手板、围护栏杆、踢脚板、挂网－随主体施工接高架体、加剪刀撑4、脚手架要求⑴悬挑架搭设应严格一般落地式脚手架搭设规定，纵向水平杆与横向水平杆的连接，采用防滑扣件连接连接，并按规范要求连续设剪刀撑，斜杆与地面倾斜角为45 度～60 度．工字钢端部 5ｃｍ即立杆生根处焊置高度10ｃｍ的 Ф25 钢筋，作为生根点．挑架底部满铺脚手板，外架钢管全部刷黄黑相间油漆．⑵脚手架中部脚手板铺设严密，不允许出现 探 头 板，用12#铁丝绑扎固定，脚手板下拉兜网．脚手板的材质及规格符合规范要求，内架与墙体之间必须做封闭防护．⑶ 材 料 要 求 ：16#工 字 钢 材 质 必 须 符 合 国 家 标 准 要 求 ． 钢 管 规 格Ф48ｍｍ，壁厚 3.5ｍｍ，焊接钢管其材质符合YB242-63标准，严禁钢管上打空．扣件符合...
