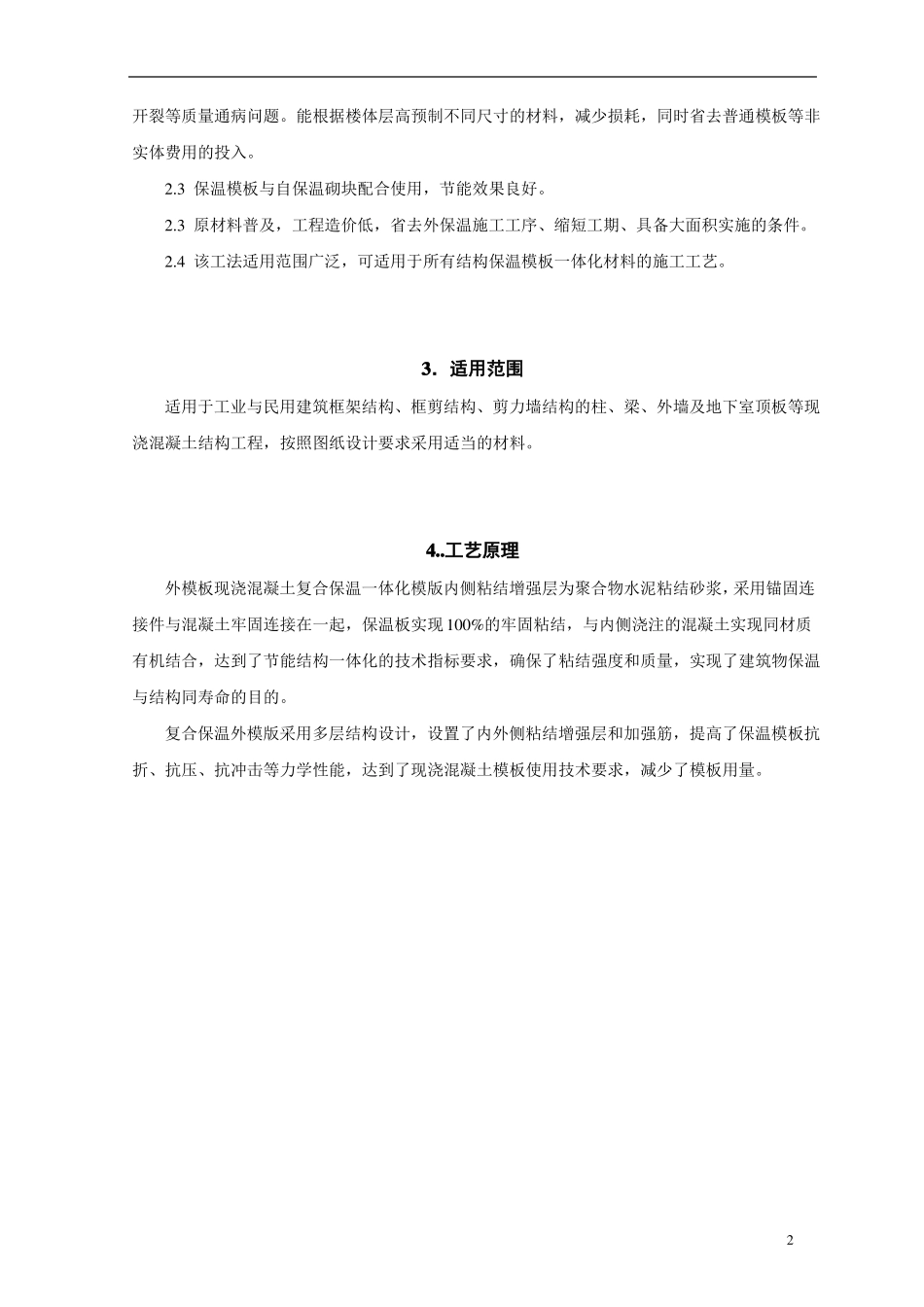

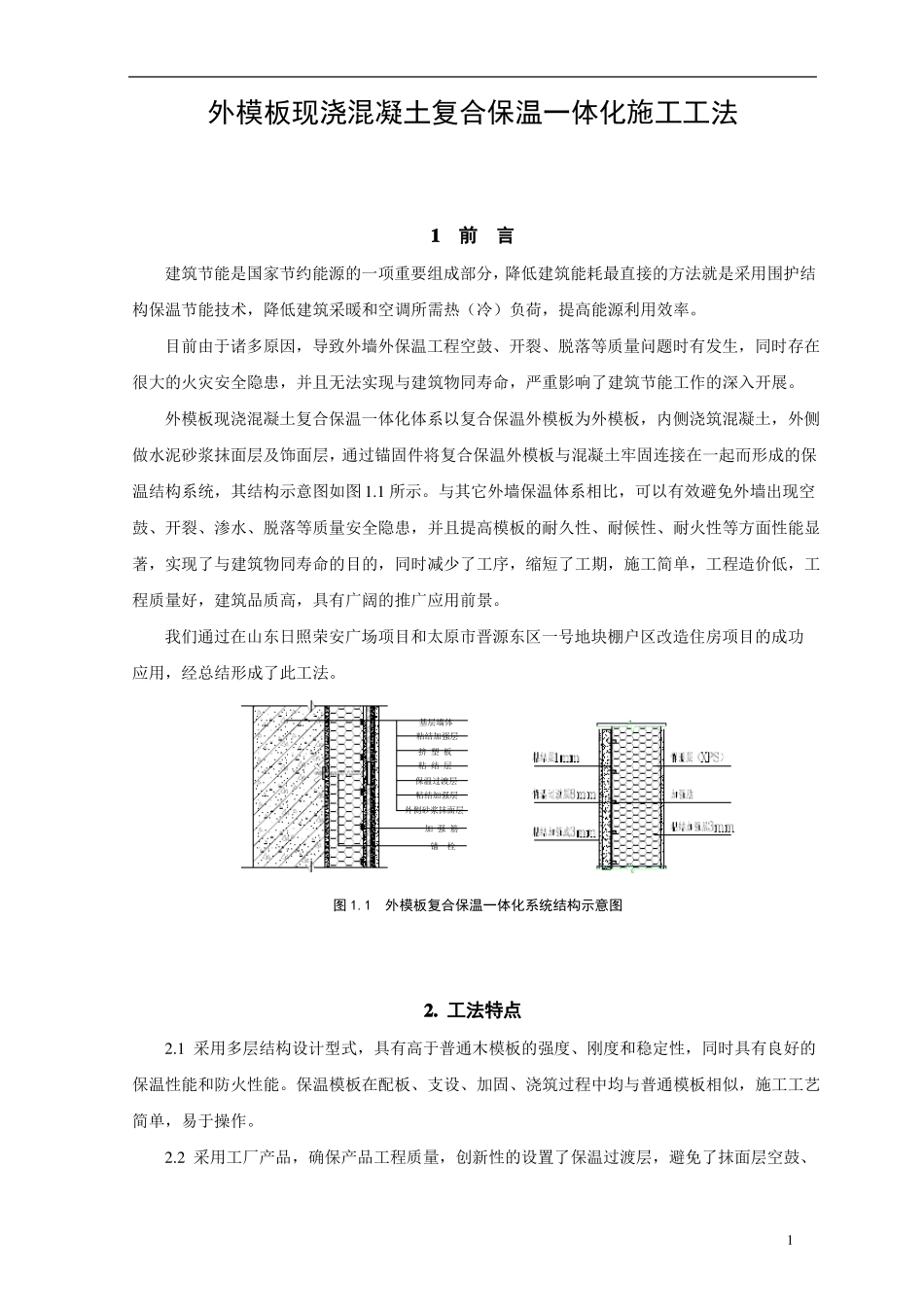

外模板现浇混凝土复合保温一体化施工工法1前言建筑节能是国家节约能源的一项重要组成部分,降低建筑能耗最直接的方法就是采用围护结构保温节能技术,降低建筑采暖和空调所需热(冷)负荷,提高能源利用效率。目前由于诸多原因,导致外墙外保温工程空鼓、开裂、脱落等质量问题时有发生,同时存在很大的火灾安全隐患,并且无法实现与建筑物同寿命,严重影响了建筑节能工作的深入开展。外模板现浇混凝土复合保温一体化体系以复合保温外模板为外模板,内侧浇筑混凝土,外侧做水泥砂浆抹面层及饰面层,通过锚固件将复合保温外模板与混凝土牢固连接在一起而形成的保温结构系统,其结构示意图如图 1.1 所示。与其它外墙保温体系相比,可以有效避免外墙出现空鼓、开裂、渗水、脱落等质量安全隐患,并且提高模板的耐久性、耐候性、耐火性等方面性能显著,实现了与建筑物同寿命的目的,同时减少了工序,缩短了工期,施工简单,工程造价低,工程质量好,建筑品质高,具有广阔的推广应用前景。我们通过在山东日照荣安广场项目和太原市晋源东区一号地块棚户区改造住房项目的成功应用,经总结形成了此工法。基层墙体粘结加强层挤 塑 板粘 结 层保温过渡层粘结加强层外侧砂浆抹面层加 强 筋锚 栓图 1.1外模板复合保温一体化系统结构示意图2. 工法特点2.1 采用多层结构设计型式,具有高于普通木模板的强度、刚度和稳定性,同时具有良好的保温性能和防火性能。保温模板在配板、支设、加固、浇筑过程中均与普通模板相似,施工工艺简单,易于操作。2.2 采用工厂产品,确保产品工程质量,创新性的设置了保温过渡层,避免了抹面层空鼓、1开裂等质量通病问题。能根据楼体层高预制不同尺寸的材料,减少损耗,同时省去普通模板等非实体费用的投入。2.3 保温模板与自保温砌块配合使用,节能效果良好。2.3 原材料普及,工程造价低,省去外保温施工工序、缩短工期、具备大面积实施的条件。2.4 该工法适用范围广泛,可适用于所有结构保温模板一体化材料的施工工艺。3.适用范围适用于工业与民用建筑框架结构、框剪结构、剪力墙结构的柱、梁、外墙及地下室顶板等现浇混凝土结构工程,按照图纸设计要求采用适当的材料。4..工艺原理外模板现浇混凝土复合保温一体化模版内侧粘结增强层为聚合物水泥粘结砂浆,采用锚固连接件与混凝土牢固连接在一起,保温板实现 100%的牢固粘结,与内侧浇注的混凝土实现同材质有机结合,达到了节能结构一体化的技术指标要求,确保了...
