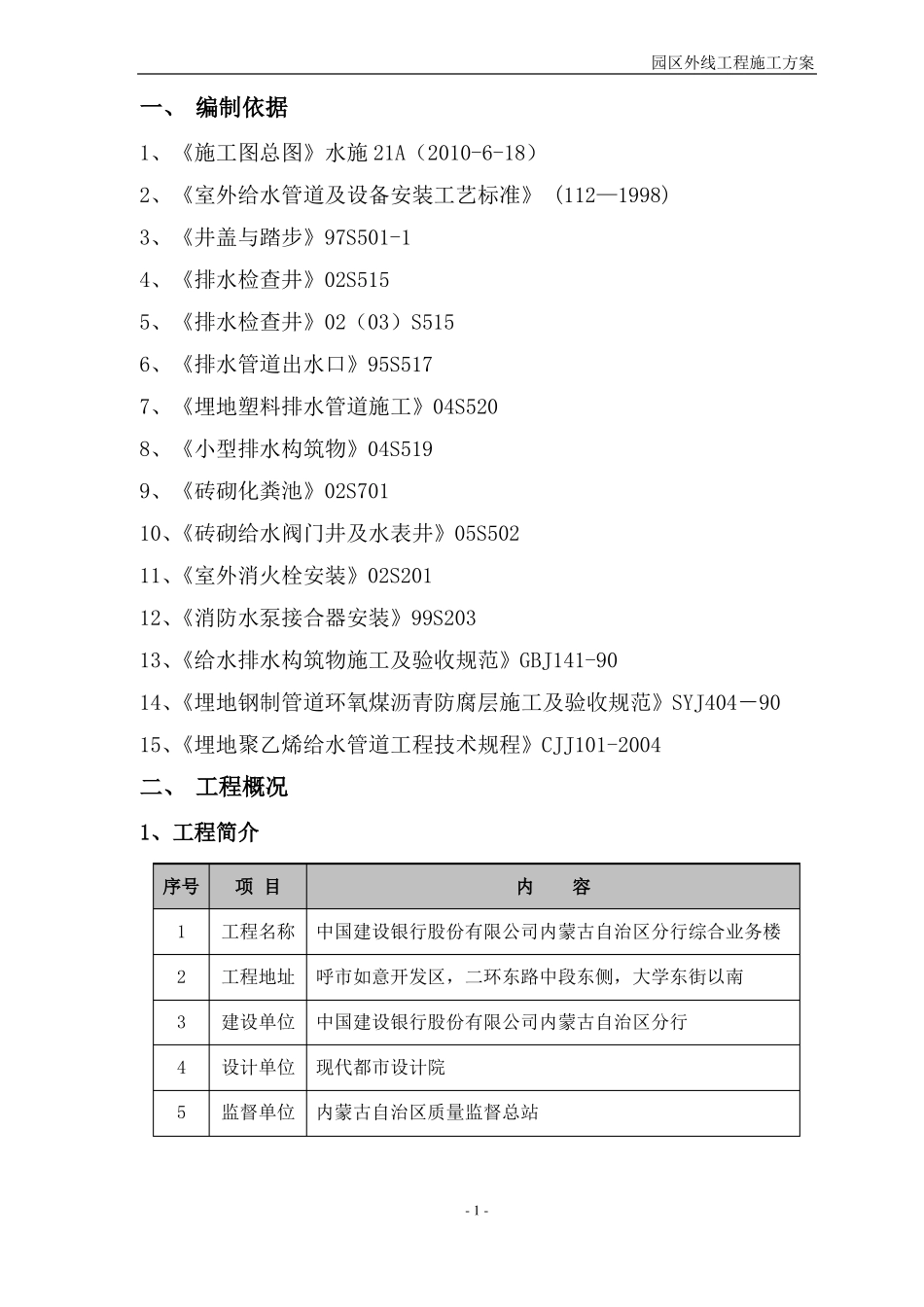

园区外线工程施工方案一、 编制依据1、《施工图总图》水施 21A(2010-6-18)2、《室外给水管道及设备安装工艺标准》 (112—1998)3、《井盖与踏步》97S501-14、《排水检查井》02S5155、《排水检查井》02(03)S5156、《排水管道出水口》95S5177、《埋地塑料排水管道施工》04S5208、《小型排水构筑物》04S5199、《砖砌化粪池》02S70110、《砖砌给水阀门井及水表井》05S50211、《室外消火栓安装》02S20112、《消防水泵接合器安装》99S20313、《给水排水构筑物施工及验收规范》GBJ141-9014、《埋地钢制管道环氧煤沥青防腐层施工及验收规范》SYJ404-9015、《埋地聚乙烯给水管道工程技术规程》CJJ101-2004二、 工程概况1、工程简介序号12345项 目内容工程名称中国建设银行股份有限公司内蒙古自治区分行综合业务楼工程地址呼市如意开发区,二环东路中段东侧,大学东街以南建设单位中国建设银行股份有限公司内蒙古自治区分行设计单位现代都市设计院监督单位内蒙古自治区质量监督总站- 1 -园区外线工程施工方案6789101112监理单位呼和浩特市宏祥市政工程咨询监理有限责任公司施工单位北京城建集团有限责任公司勘查单位内蒙古建筑勘察设计研究院勘察有限责任公司使用功能公共建筑建筑面积74189.3m2建筑层数地下 2 层,地上 15 层,局部 16 层合同范围工程施工图纸包含的内容2、专业概括红线内市政主要有污水系统、雨水系统、给水系统、室外消防系统、灌溉系统。污水系统:室内地上部分污水管在地下一层出户,接至室外污水井;厨房污水出户后,经室外隔油池后排至室外污水井,地下室集水坑污水通过污水泵提升后排出室外,排至室外污水井。室外通过埋地污水管排至建筑红线西北角,进入化粪池,通过化粪池排至市政污水。雨水系统:室内雨水管在地下一层排出室外,排至室外雨水井;室外道路等雨水收集井,收集雨水后排入室外雨水井,雨水排至建筑西侧东二环路东侧市政雨水管网。给水系统:给水系统从建筑西侧和北侧各引一根 DN200 给水管作为室内外水源,双路供水。沿建筑四周铺设给水环网,设置给水阀门井,向楼内外接出供水支管。室外消防系统:建筑外埋设消防环网,设置室外地下消火栓。在建筑东南角设置室外喷淋、消防水泵结合器。灌溉系统:室外给水阀门井预留绿化灌溉支管。带绿化设计完成后,作为室外灌溉水源。- 2 -园区外线工程施工方案三、施工部署1、管理目标1.1 质量目标1.1.1、达到业主和设计院的要求,工程质量合格,配合土建达...
