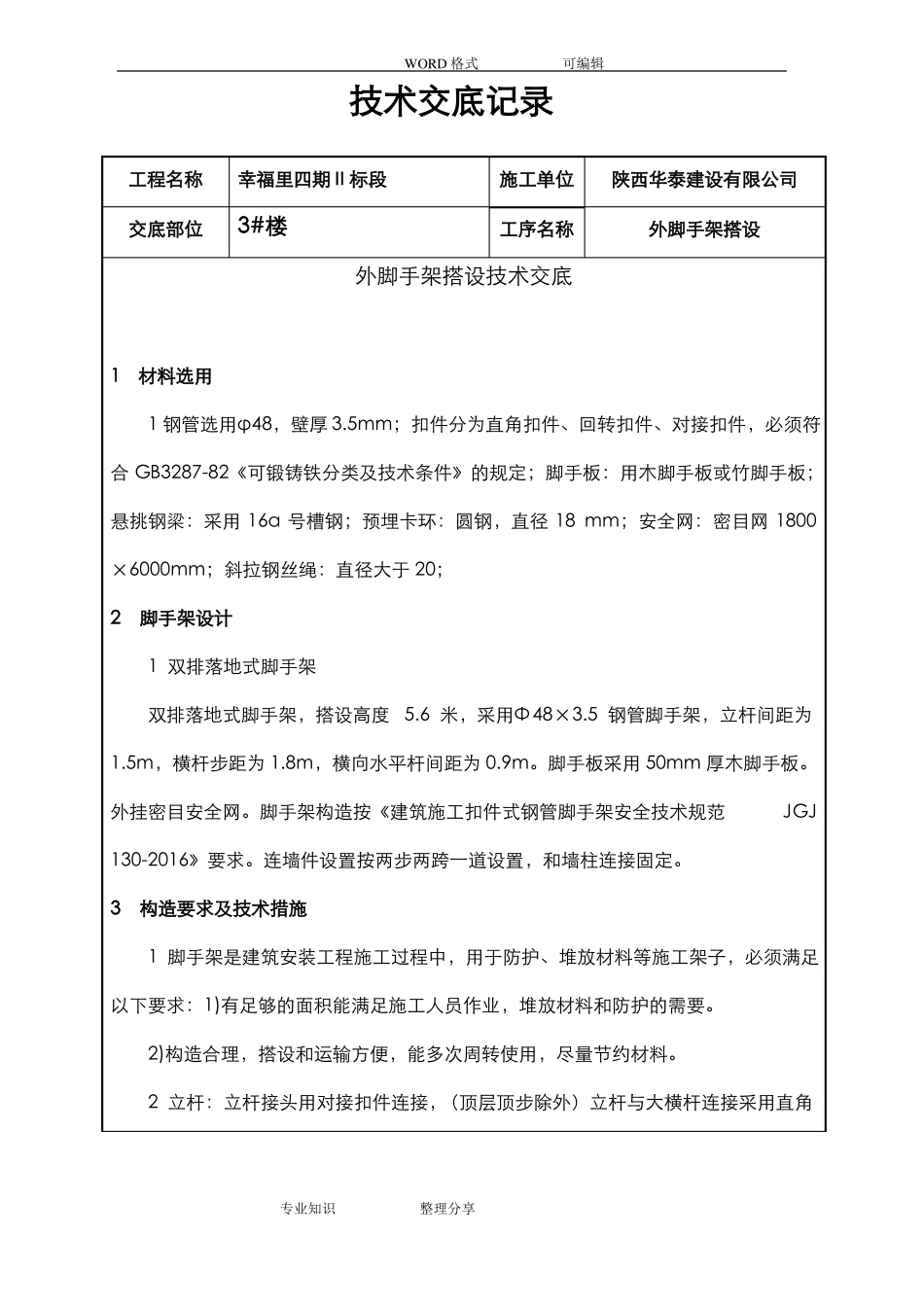

WORD 格式可编辑技术交底记录工程名称交底部位幸福里四期Ⅱ标段施工单位工序名称陕西华泰建设有限公司外脚手架搭设3#楼外脚手架搭设技术交底1材料选用1 钢管选用φ48，壁厚 3.5mm；扣件分为直角扣件、回转扣件、对接扣件，必须符合 GB3287-82《可锻铸铁分类及技术条件》的规定；脚手板：用木脚手板或竹脚手板；悬挑钢梁：采用 16a 号槽钢；预埋卡环：圆钢，直径 18 mm；安全网：密目网 1800×6000mm；斜拉钢丝绳：直径大于 20；2脚手架设计1 双排落地式脚手架双排落地式脚手架，搭设高度 5.6 米，采用Φ48×3.5 钢管脚手架，立杆间距为1.5m，横杆步距为 1.8m，横向水平杆间距为 0.9m。脚手板采用 50mm 厚木脚手板。外挂密目安全网。脚手架构造按《建筑施工扣件式钢管脚手架安全技术规范JGJ130-2016》要求。连墙件设置按两步两跨一道设置，和墙柱连接固定。3构造要求及技术措施1 脚手架是建筑安装工程施工过程中，用于防护、堆放材料等施工架子，必须满足以下要求：1)有足够的面积能满足施工人员作业，堆放材料和防护的需要。2)构造合理，搭设和运输方便，能多次周转使用，尽量节约材料。2 立杆：立杆接头用对接扣件连接，（顶层顶步除外）立杆与大横杆连接采用直角专业知识整理分享WORD 格式可编辑扣件连接。两个相邻立杆接头不得在同步同跨内，且高度方向至少错开 800mm。各接头中心距主节点的距离不大于步距的 1/3（本工程取 600mm）。3 立杆在顶部搭接时，搭接长度不小于 1000m，必须等距设三个旋转扣件固定，端部扣件盖板边缘到杆端的距离不小于 100mm。落地脚手架立杆底部必须支撑在硬化的面层上。4 大横杆：大横杆设于小横杆上，立杆的内侧，用直角扣件与立杆连接扣紧，横杆采用 6 米钢管搭设，接头采用对接扣件扣紧，内外横杆接头错开设置，不得在同步同跨内，且横杆四周交圈。大横杆的接头距立杆的距离不大于纵向的1/3 跨（本工程为600mm）。大横杆在同一步架内纵向水平高差不得超全长的1/300，局部高差不大于50mm。5 小横杆：每一立杆与大横杆相交处（主节点）都必须设置一根小横杆采用直角扣件扣紧在大横杆上，该杆偏离主节点不大于 150mm，小横杆间距与立杆等距，且根据作业层脚手板搭设的需要，在两杆之间等距离设置一根小横杆，间距 800mm。小横杆伸出外排大横杆边缘不小于 100mm，伸出里排大横杆距离结构外边缘 150mm，上下层小横杆在立杆处错开设置，同层相邻小横杆在立杆处同向布置。详见附图...
