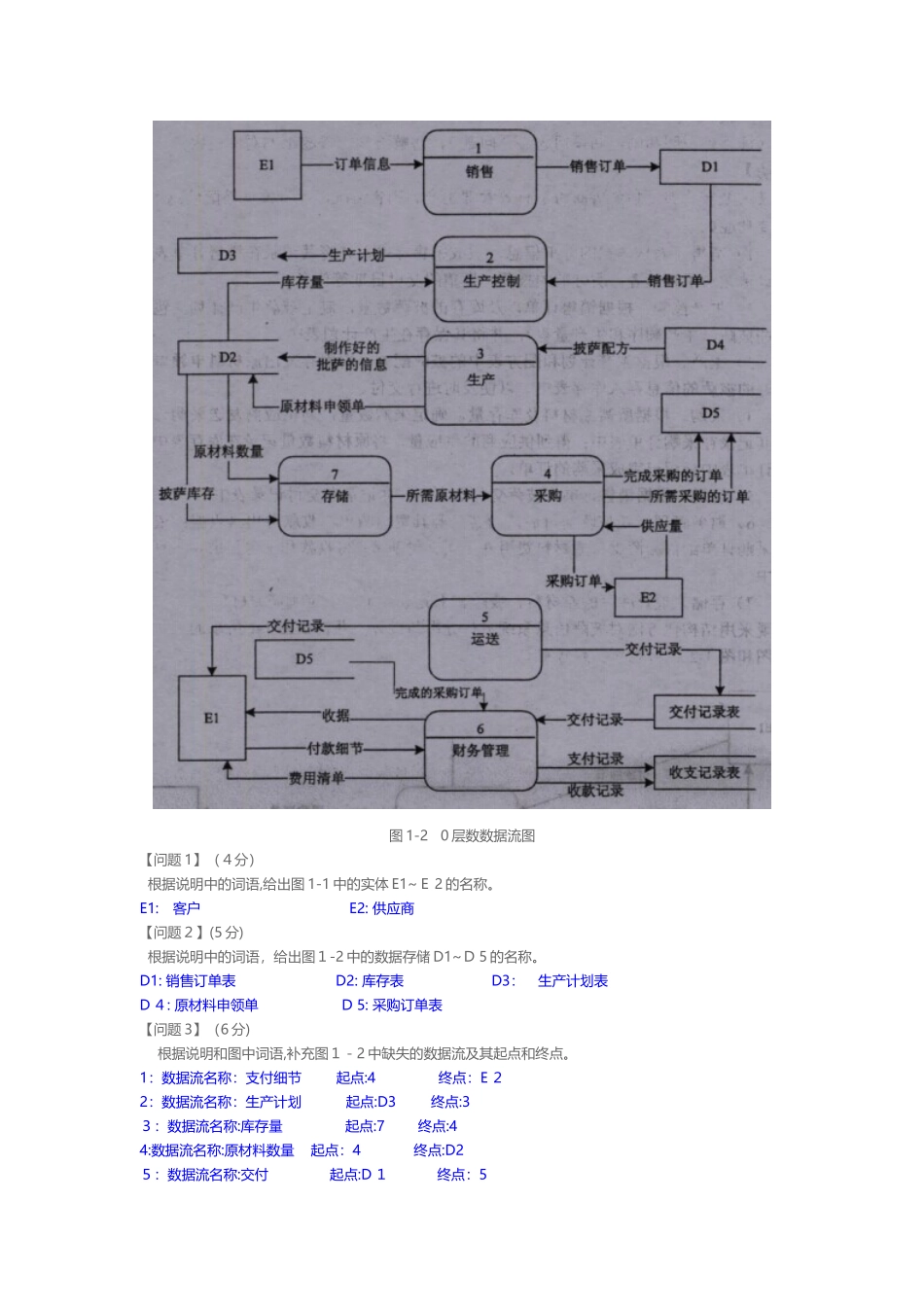

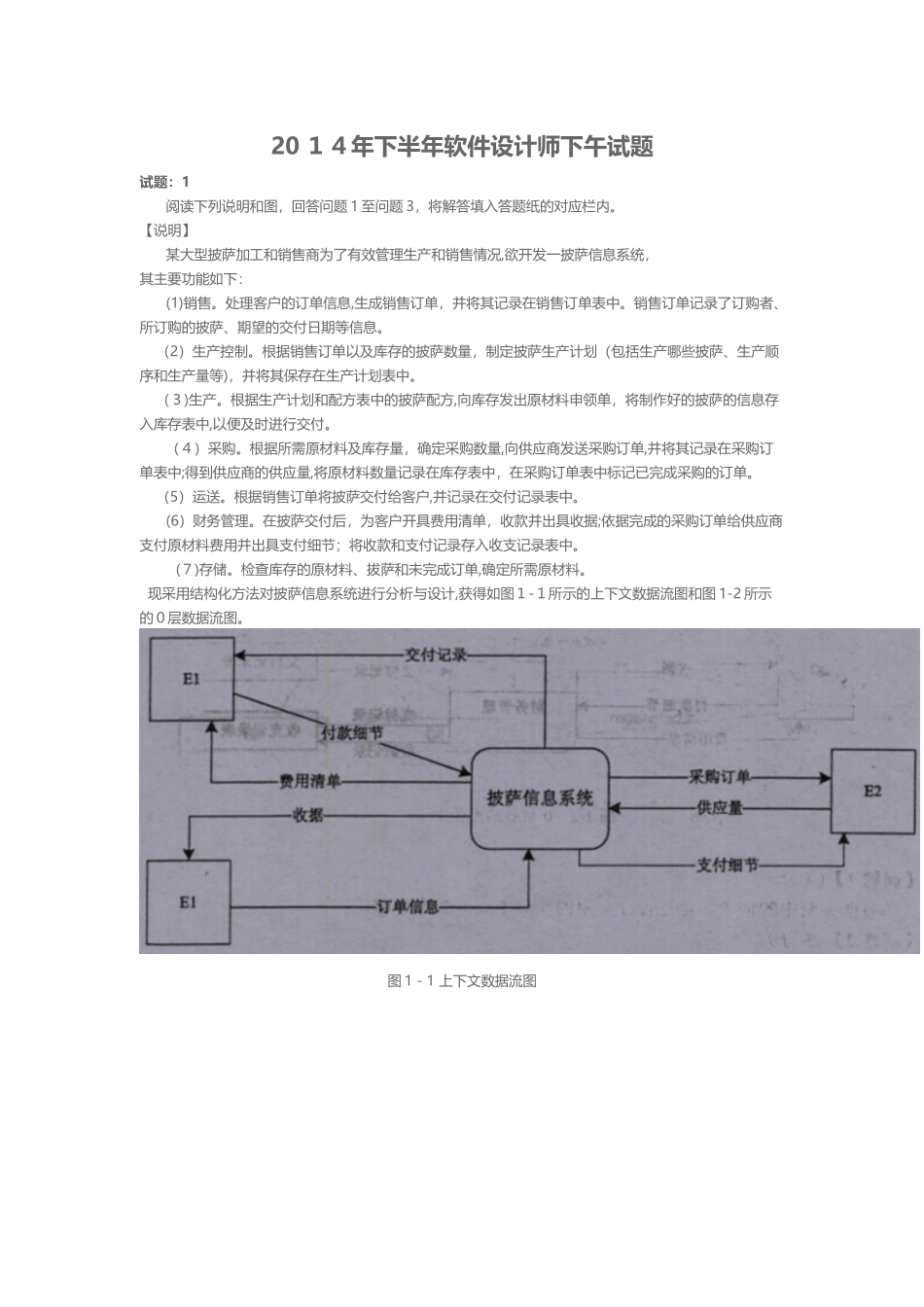

20１４年下半年软件设计师下午试题试题：1阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】某大型披萨加工和销售商为了有效管理生产和销售情况,欲开发一披萨信息系统，其主要功能如下：(1)销售。处理客户的订单信息,生成销售订单，并将其记录在销售订单表中。销售订单记录了订购者、所订购的披萨、期望的交付日期等信息。（2）生产控制。根据销售订单以及库存的披萨数量，制定披萨生产计划（包括生产哪些披萨、生产顺序和生产量等)，并将其保存在生产计划表中。（３)生产。根据生产计划和配方表中的披萨配方,向库存发出原材料申领单，将制作好的披萨的信息存入库存表中,以便及时进行交付。（４）采购。根据所需原材料及库存量，确定采购数量,向供应商发送采购订单,并将其记录在采购订单表中;得到供应商的供应量,将原材料数量记录在库存表中，在采购订单表中标记已完成采购的订单。（5）运送。根据销售订单将披萨交付给客户,并记录在交付记录表中。(6）财务管理。在披萨交付后，为客户开具费用清单，收款并出具收据;依据完成的采购订单给供应商支付原材料费用并出具支付细节；将收款和支付记录存入收支记录表中。(７)存储。检查库存的原材料、拔萨和未完成订单,确定所需原材料。现采用结构化方法对披萨信息系统进行分析与设计,获得如图１-１所示的上下文数据流图和图1-2所示的０层数据流图。图1－1上下文数据流图图1-20层数数据流图【问题1】（４分）根据说明中的词语,给出图1-1中的实体E1~Ｅ2的名称。E1:客户E2:供应商【问题２】(5分)根据说明中的词语，给出图１-2中的数据存储D1~Ｄ5的名称。D1:销售订单表D2:库存表D3：生产计划表D４:原材料申领单Ｄ5:采购订单表【问题3】（6分)根据说明和图中词语,补充图１－2中缺失的数据流及其起点和终点。1：数据流名称：支付细节起点:4终点：E２2：数据流名称：生产计划起点:D3终点:3３：数据流名称:库存量起点:7终点:44:数据流名称:原材料数量起点：4终点:D2５：数据流名称:交付起点:D１终点：5试题:2阅读下列说明，回答问题1至问题３，将解答填入答题纸的对应栏内。【说明】某集团公司在全国不同城市拥有多个大型超市,为了有效管理各个超市的业务工作,需要构建一个超市信息管理系统。根据需求分析阶段收集的信息，设计的实体联系图和关系模式（不完整)如下：【需求分析结果】(1）超市信息包括：超市名称、地址、经理和电话,其中超市名称唯一确定超市关系的每一个元组。每个超市只有一名经理。（2)超市设有计划部、财务部、销售部等多个部门,每个部门只有一名部门经理,有多名员工,每个员工只属于一个部门。部门信息包括:超市名称、部门名称、部门经理和联系电话。超市名称、部门名称唯一确定部门关系的每一个元组。（3)员工信息包括：员工号、姓名、超市名称、部门名称、职位、联系方式和工资。其中，职位信息包括:经理、部门经理、业务员等。员工号唯一确定员工关系的每一个元组。（４）商品信息包括:商品号、商品名称、型号、单价和数量。商品号唯一确定商品关系的每一个元组。一名业务员可以负责超市内多种商品的配给，一种商品可以由多名业务员配给。【概念模型设计】图1-1实体联系图【关系模式设计】超市(超市名称，经理,地址,电话）部门（(a），部门经理，联系电话）员工（（b)，姓名，联系方式,职位,工资)商品（商品号,商品名称,型号，单价，数量）配给（(c）,配给时间，配给数量,业务员）【问题１】（4分)根据问题描述,补充四个联系,完善图１－１的实体联系图。联系名可用联系1、联系２、联系3和联系4代替,联系的类型分为1:1、1:n和m：n（或1:1、１:＊和*:＊)。图略【问题2】（７分）（1)根据实体联系图，将关系模式中的空(a）～（ｃ)补充完整;(a)超市名称、部门名称(b）员工号、超市名称、部门名称(c）商品号（2）给出部门和配给关系模式的主键和外键。部门:主键：超市名称、部门名称外键:超市名称、部门经理配给:主键：业务员、商品号、配给时间外键:业务员、商品号【问题3】(4分)（１)超市关系的地址可以进一步分为邮编、省、市、街道，那么该属性是属于简单属性还是复合属性？请用100字以内文字说明...
