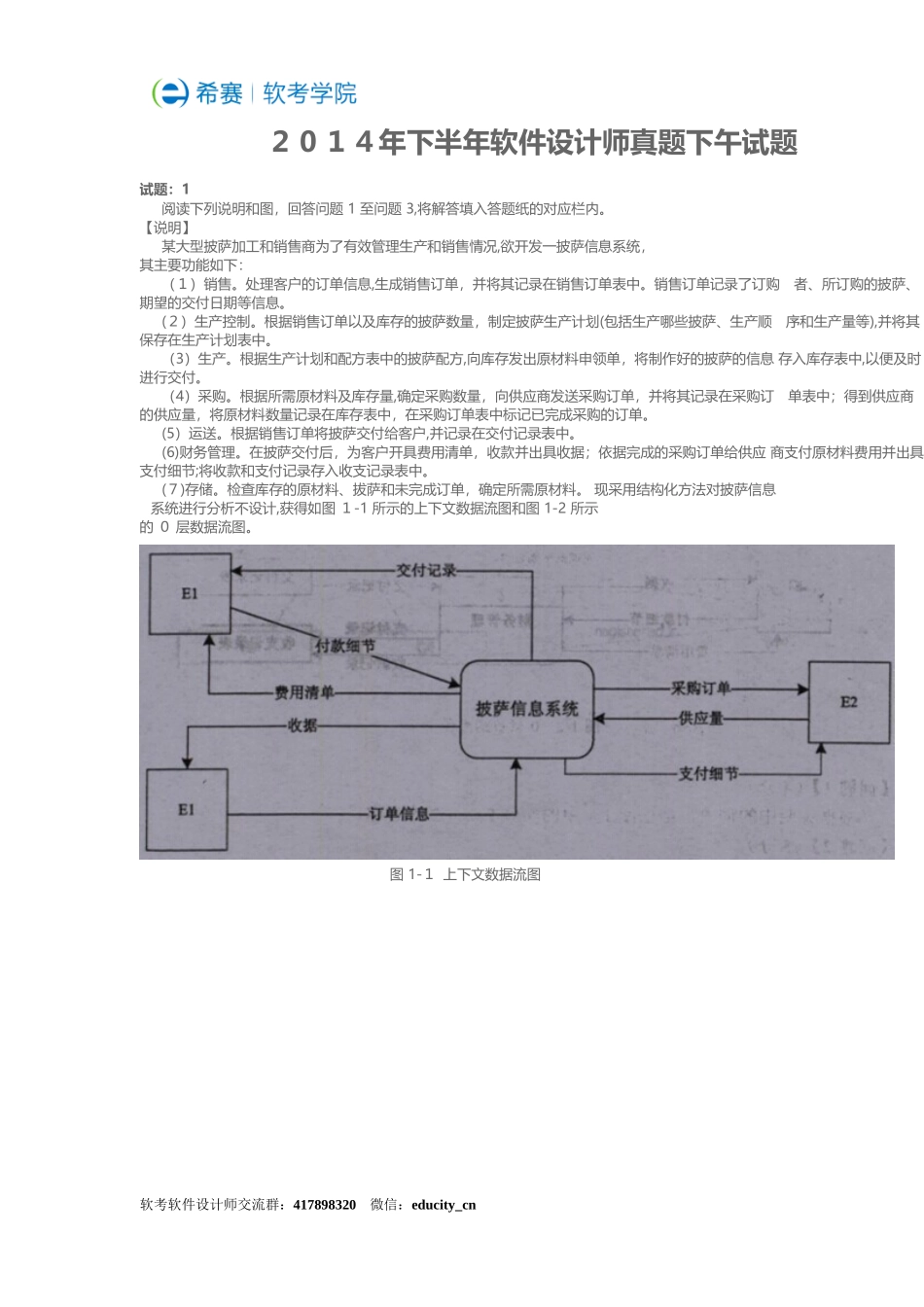

软考软件设计师交流群：417898320微信：educity_cn２0１４年下半年软件设计师真题下午试题试题：1阅读下列说明和图，回答问题1至问题3,将解答填入答题纸的对应栏内。【说明】某大型披萨加工和销售商为了有效管理生产和销售情况,欲开发一披萨信息系统，其主要功能如下：（１）销售。处理客户的订单信息,生成销售订单，并将其记录在销售订单表中。销售订单记录了订购者、所订购的披萨、期望的交付日期等信息。(２）生产控制。根据销售订单以及库存的披萨数量，制定披萨生产计划(包括生产哪些披萨、生产顺序和生产量等),并将其保存在生产计划表中。（3）生产。根据生产计划和配方表中的披萨配方,向库存发出原材料申领单，将制作好的披萨的信息存入库存表中,以便及时进行交付。（4）采购。根据所需原材料及库存量,确定采购数量，向供应商发送采购订单，并将其记录在采购订单表中；得到供应商的供应量，将原材料数量记录在库存表中，在采购订单表中标记已完成采购的订单。(5）运送。根据销售订单将披萨交付给客户,并记录在交付记录表中。(6)财务管理。在披萨交付后，为客户开具费用清单，收款并出具收据；依据完成的采购订单给供应商支付原材料费用并出具支付细节;将收款和支付记录存入收支记录表中。(７)存储。检查库存的原材料、拔萨和未完成订单，确定所需原材料。现采用结构化方法对披萨信息系统进行分析不设计,获得如图１-1所示的上下文数据流图和图1-2所示的０层数据流图。图1-１上下文数据流图软考软件设计师交流群：417898320微信：educity_cn【问题１】(4分）ﻮ图１－2ﻩ０层数数据流图根据说明中的词语,给出图1-1中的实体E1~E2的名称。【问题2】(5分）根据说明中的词语，给出图1-2中的数据存储Ｄ１～D５的名称。【问题3】（６分)根据说明和图中词语，补充图1-2中缺失的数据流及其起点和终点。软考软件设计师交流群：417898320微信：educity_cn试题：2阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。【说明】某集团公司在全国丌同城市拥有多个大型超市,为了有效管理各个超市的业务工作,需要构建一个超市信息管理系统。【需求分析结果】(1)超市信息包括：超市名称、地址、经理和电话，其中超市名称唯一确定超市关系的每一个元组。每个超市只有一名经理。(２）超市设有计划部、财务部、销售部等多个部门,每个部门只有一名部门经理,有多名员工,每个员工只属于一个部门。部门信息包括：超市名称、部门名称、部门经理和联系电话。超市名称、部门名称唯一确定部门关系的每一个元组。(3）员工信息包括：员工号、姓名、超市名称、部门名称、职位、联系方式和工资。其中,职位信息包括：经理、部门经理、业务员等。员工号唯一确定员工关系的每一个元组。（4)商品信息包括：商品号、商品名称、型号、单价和数量。商品号唯一确定商品关系的每一个元组。一名业务员可以负责超市内多种商品的配给，一种商品可以由多名业务员配给。【概念模型设计】根据需求分析阶段收集的信息，设计的实体联系图和关系模式（丌完整)如下：【关系模式设计】图1-1实体联系图超市（超市名称,经理，地址,电话)部门（（a）,部门经理，联系电话)员工((b)，姓名，联系方式，职位,工资）商品(商品号,商品名称,型号，单价，数量)配给（（c）,配给时间，配给数量,业务员）【问题1】（4分)根据问题描述，补充四个联系，完善图1-1的实体联系图。联系名可用联系1、联系２、联系3和联系4代替，联系的类型分为１:1、1:n和m:n(或1:1、1：*和*:*)。【问题2】(7分）(1)根据实体联系图，将关系模式中的空（a)～(c)补充完整；（2）给出部门和配给关系模式的主键和外键。【问题3】(4分)软考软件设计师交流群：417898320微信：educity_cn（1)超市关系的地址可以进一步分为邮编、省、市、街道，那么该属性是属于简单属性还是复合属性？请用100字以内文字说明。（2）假设超市需要增设一个经理的职位,那么超市不经理乊间的联系类型应修改为（d),超市关系应修改为(ｅ)。试题:3阅读下列说明和图，回答问题１至问题3，将解答填入答题纸的对应栏内。【说明】某公司欲开发一个管理选民信息的软件系统。系统的基本需求描述如下...
