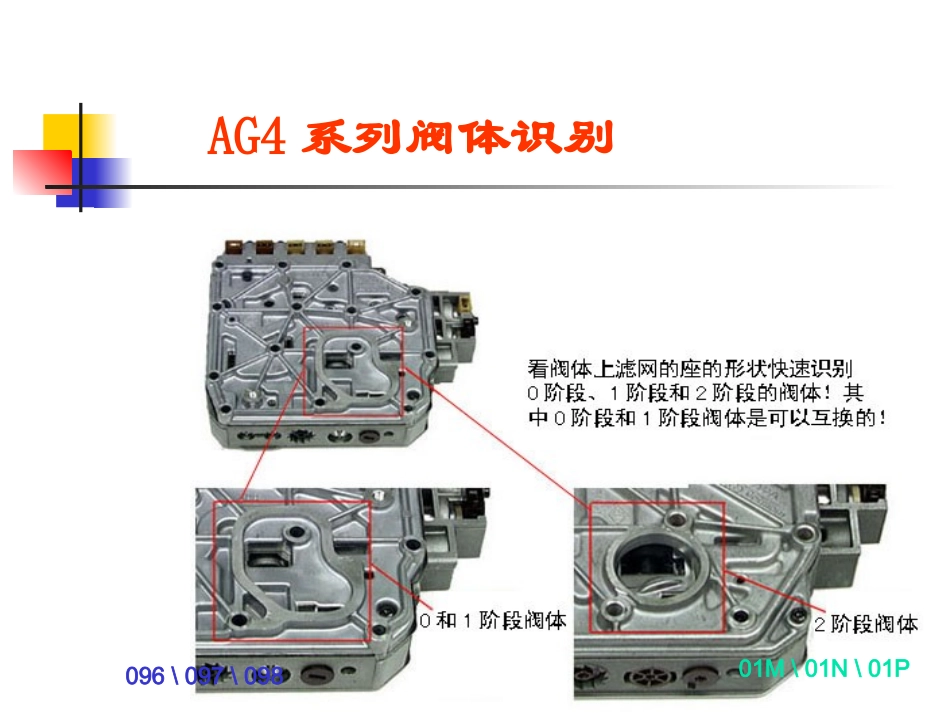

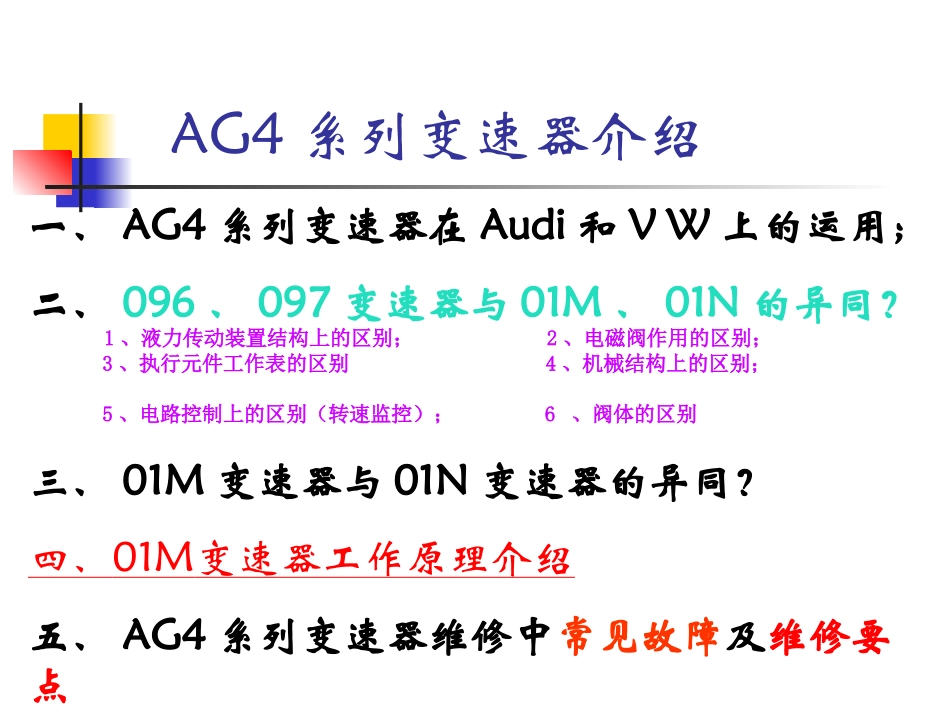

宝来自动变速器鹤壁汽车工程学院汽车系教研组AG4系列变速器介绍一、AG4系列变速器在Audi和VW上的运用；二、096、097变速器与01M、01N的异同？1、液力传动装置结构上的区别；2、电磁阀作用的区别；3、执行元件工作表的区别4、机械结构上的区别；5、电路控制上的区别（转速监控）；6、阀体的区别三、01M变速器与01N变速器的异同？四、01M变速器工作原理介绍五、AG4系列变速器维修中常见故障及维修要点AG4系列阀体识别096\097\09801M\01N\01P096、097、098电磁阀识别096、097、098电磁阀功能N88=控制K1/B1N89=控制B2制动器N90=控制K3离合器N91=控制K2N92=换档平顺控制N93=EPC主油压控制N94=换档平顺控制电磁阀工作表1stGear=EV4Sol.isON&EV5isONandthenOFF2ndGear=EV2&EV4Sols.areON&EV5isONandthenOFF3rdGear=EV3Sol.isON&EV5andEV7areONandthenOFF4thGear=EV1,EV2,EV3&EV4SolenoidsareON&EV7isONandthenOFF096等系列换档元件工作表096系列动力流程简图096和01m失效保护状态''D4'',''3''&''2”=3rdgear''1''=1stgear“R”=Reverse01m、01n、01p电磁阀识别01M\01N\01P电磁阀工作表EV1/N88=K1离合器控制EV2/N89=B2制动器控制EV3/N90=K3离合器控制EV4/N91=TCC锁止离合器控制EV5/N92=换档平顺控制EV6/N93=EPC主油压控制EV7/N94=换档平顺控制01m动力流程简图电磁阀工作状态1H1M2H2M3H3M4H4MN88N89N90N91N92N9400101000100001100000001100000000000011000111000101m变速器介绍１．096改进型２．电子智能型控制３．结构紧凑（拉威那），没有带式制动器。４．在Ｄ位任何一档均可实现机械传递模糊逻辑控制根据行驶工况和行驶阻力自动选择换档点优点:1.根据燃油消耗进行换档2.始终具有最大发动机输出功率3.所有行驶工况下都能够实现各换档点之间的匹配4.换档点的数量是无限的上下坡时的换档点变化附加的换档曲线图能够根据加速踏板的位置和行驶速度自动的选择上下坡的档位1.在很陡的上坡行驶时,换档曲线图被扩展至与发动机输出相匹配2.在很陡的下坡行驶时,换档曲线图被扩展至与发动机制动效应相匹配控制单元的安全功能J217接收影响换档的传感器所发出的信息,然后把信息传送给阀体内控制液压阀动作的电磁阀.存储功能SP代表偶发故障:如果一个故障在汽车行驶了1.5KM或6分钟以上2.20KM或24分钟以内不再重新出现变扭器额定失速值2300…2500rpm失速值太高:D/3/2位K1离合器和自由轮滑动;R位K2或B1打滑低于200rpm:检查发动机输出功率低于200rpm以上:导轮1、ATF油的备件号为：G052162A1（0.5升）G052162A2（1.0升）换油里程：商务用车、私家车5万--6万公里ATF自动排档液2、换（加）油量行星齿轮系新变速箱第一次加油量为5.3升，换油量为3升润滑油：VWATFATF自动排档液主传动系主减速器加油量为0.75升，主减速器中油为永久性润滑油免更换润滑油：齿轮油SAE75W90齿轮油SAE75W90(合成油)做为备件供应容量0.5升---G052145A1容量1.0升---G052145A2检查主减速器油面速度表蜗杆下侧台阶代表最高及高低油面。差速器油过低会导致润滑不良，而过高则导致阻力过大，和散热不良。检查主油压自动变速器的动力是通过液力传动的，离合器和制动器的接合也是通过液压油来实现的。油压过高或过低都会造成一系列的故障。油压过高，则换挡冲击严重，密封件易过早损坏等。油压过低，则导致加速无力，换挡冲击严重，离合器或制动器烧蚀等。油压测试孔位置进入自动变速箱系统02-08-005第一区显示ATF油温允许油温升到60度。怠速主油压值怠速:D位3.4…3.8bar;R位5…6bar可能原因处理方法怠速太高调整发动机ATF泵损坏检查ATF泵滑阀箱中控制阀问题更换滑阀箱2000r/min主油压值D位12.4…13.2barR位23.0…24.0bar拔出电磁阀插头，在2000转主油压值01m变速器外观部件01m变速器整体结构捷达宝来AA变扭器变扭器有不同型号，目前变扭器在变速箱涡轮轴中带有轴套，新的变扭器与滚针轴承做成整体，通过代码的意思，进行识别：目前变扭器仅安装在涡轮轴有轴套的变速箱上，它可以通过第四个字母进行识别，它可以是B、C、RT或V。例如：QADC新变扭器仅安装在涡轮轴没有轴套的变速箱上，它可以通...
