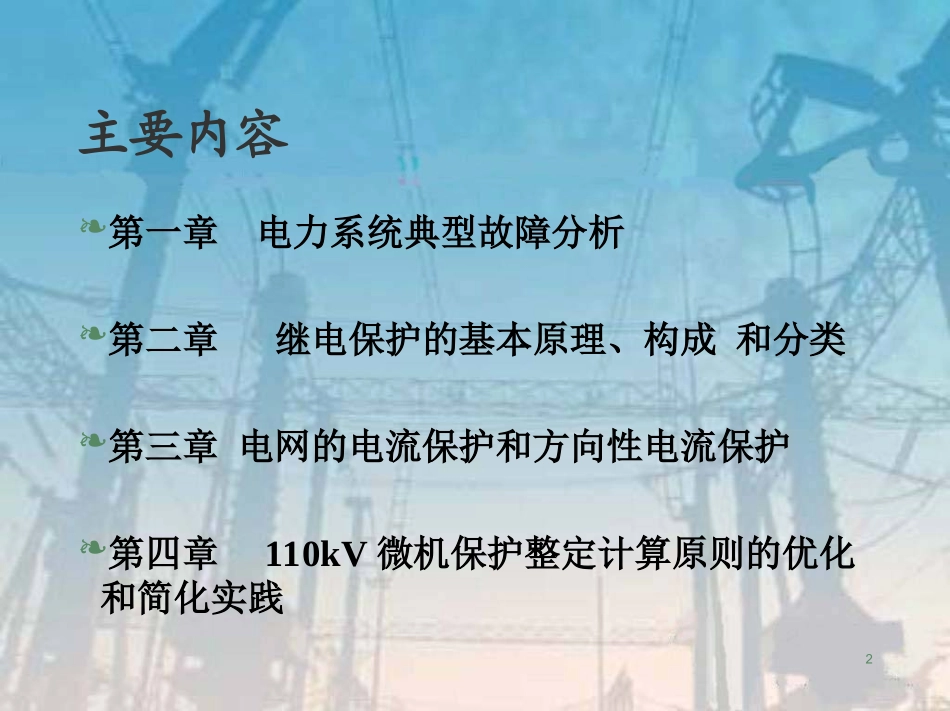

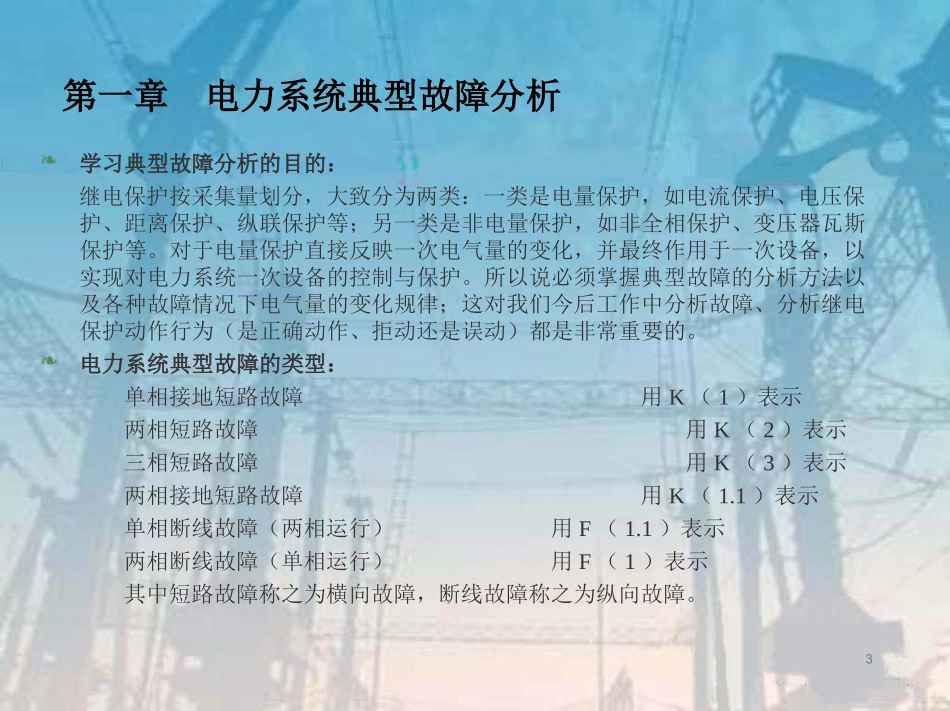

继电保护整定计算培训继电保护整定计算培训咸宁供电公司电力调度中心咸宁供电公司电力调度中心20092009年年1111月月咸宁供电公司电力调度中心咸宁供电公司电力调度中心20092009年年1111月月2主要内容第一章电力系统典型故障分析第二章继电保护的基本原理、构成和分类第三章电网的电流保护和方向性电流保护第四章110kV微机保护整定计算原则的优化和简化实践3第一章电力系统典型故障分析学习典型故障分析的目的：继电保护按采集量划分，大致分为两类：一类是电量保护，如电流保护、电压保护、距离保护、纵联保护等；另一类是非电量保护，如非全相保护、变压器瓦斯保护等。对于电量保护直接反映一次电气量的变化，并最终作用于一次设备，以实现对电力系统一次设备的控制与保护。所以说必须掌握典型故障的分析方法以及各种故障情况下电气量的变化规律；这对我们今后工作中分析故障、分析继电保护动作行为（是正确动作、拒动还是误动）都是非常重要的。电力系统典型故障的类型：单相接地短路故障用K（1）表示两相短路故障用K（2）表示三相短路故障用K（3）表示两相接地短路故障用K（1.1）表示单相断线故障（两相运行）用F（1.1）表示两相断线故障（单相运行）用F（1）表示其中短路故障称之为横向故障，断线故障称之为纵向故障。4故障类型abck(3)三相短路Threephaseabc两相短路k(2)bck(2)abk(2)caPhase-to-phaseabc单相接地短路k(1)bk(1)ak(1)cPhase-to-groundabc两相接地短路k(2,0)bck(2,0)abk(2,0)caPhase-to-phase-to-ground常见的十种短路类型常见的十种短路类型abc一相断开abc两相断开纵向不对称故障（断线）纵向不对称故障（断线）复杂故障：在电力系统的不同地点（两处或两处以上）同时发生不对称故障的情况复杂故障：在电力系统的不同地点（两处或两处以上）同时发生不对称故障的情况5一、电力系统典型故障分析的一般方法选取特殊相进行分析。也就是说选取三相中与其他两相特征不一样的相别进行分析。例如：A相接地短路故障，A相有故障电流，B、C两相没有，则A相为特殊相，所以用A相进行分析；AB两相短路故障及AB两相接地短路故障，A、B两相有故障电流，C相没有，则C相为特殊相，所以用C相进行分析；A相断线故障，A相有没电流，B、C两相有负荷，则A相为特殊相，所以用A相进行分析；AB两相断线故障，A、B两相没有电流，C相有负荷电流，则C相为特殊相，所以用C相进行分析。其他相别同理。由故障特征确定故障边界条件。例如：A相接地短路故障，A相有故障电流，A相电压为零，B、C两相没有故障电流，则边界条件为：IKB=IKC=0；UKA=0。由故障边界条件，通过对称分量法求取特殊相各序分量。6首先介绍一下对称分量法的基本公式：如下图所示：当系统发生不对称故障时，通过对称分量都可以将不对称的故障量转换为三个对称分量的叠加。这样做的目的是便于我们分析、计算。其互换公式如下：FA1=1/3(FA+aFB+a2FC)FA2=1/3(FA+a2FB+aFC)FA0=1/3(FA+FB+FC)FA=FA1+FA2+FA0FB=FB1+FB2+FB0=a2FA1+aFA2+FA0)FC=FC1+FC2+FC0=aFA1+a2FA2+FA0)式中a表示逆时针旋转120o也即向超前方向旋转120o,a2表示逆时针旋转240o也即向超前方向旋转240o这六个公式在我们的短路故障分析中经常用到的，首先需要通过它将全电压、全电流分解成三个对称的相序分量进行分析、计算；然后需要通过它将计算结果还原为全电压、全电流。因此必须熟练掌握。7下面以A相接地短路故障为例，介绍序分量的求取方法边界条件为：IKB=IKC=0；UKA=0。则：IKA1=1/3（IKA+aIKB+a2IKC）IKA2=1/3（IKA+a2IKB+aIKC）IKAo=1/3（IKA+IKB+IKC）又因IKB=IKC=0所以IKA1=IKA2=IKAo=1/3IKAUKA=UKA1+UKA2+UKAo=0由各序分量关系，绘制特殊相序网图。首先介绍一下序网图的绘制方法：1、在序网图中，只有正序网络图包含电源电势，负、零序网络图中没有电源电势。这是因为系统正常运行时只有正序分量，当发生不对称故障时才产生负、零序电压电流，也就是说负、零序电压电流是由故障点产生的。2、在序网图中，正、负序阻抗画到短路点结束，负荷侧阻抗不画；这是因为正、负序的短路通路由短路点到电源构成闭合回路；而零序阻抗要画到变压...
