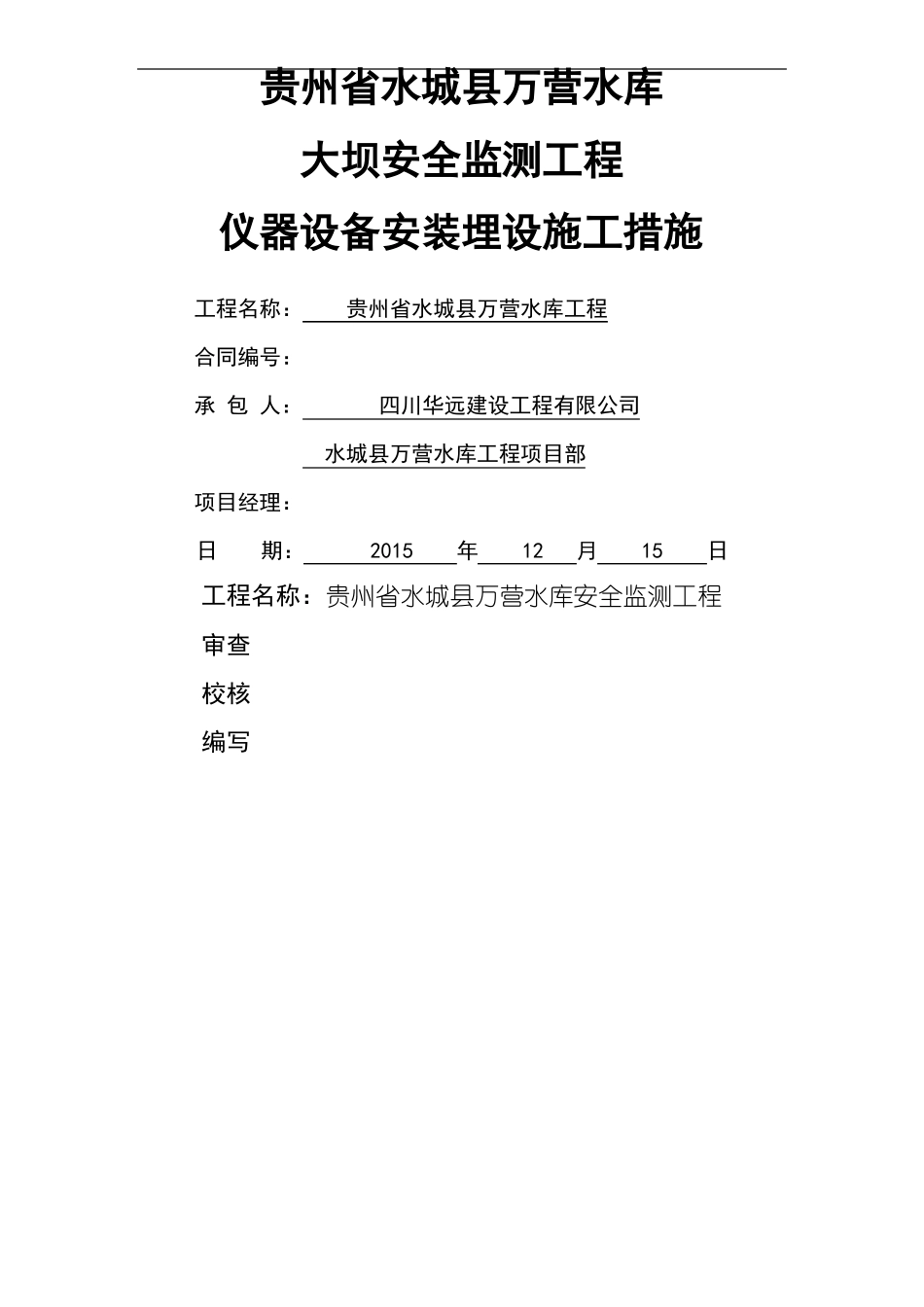

大 坝 安 全 监 测 工 程 仪 器 安装 埋 设 施 工 措 施 Prepared on 24 November 2020贵州省水城县万营水库大坝安全监测工程仪器设备安装埋设施工措施工程名称:贵州省水城县万营水库工程合同编号:承 包 人:四川华远建设工程有限公司水城县万营水库工程项目部项目经理:日期: 2015年 12月 15日工程名称:贵州省水城县万营水库安全监测工程审查校核编写目录19附表1-91 工程概况万营水库位于珠江流域红水河水系北盘江的一级支流万营河上,隶属水城县新街乡马路、大元村。水库坝址距水域县城约 75KM,距新街乡驻地约 lOKM 乡村公路通往库区左岸炭山小学附近,交通较为方便。万营水库工程任务是灌溉、乡镇供水,可向发耳乡提供灌溉水量 205 万 m3,乡镇供水量 185 万 m3。万营水库正常蓄水位 1575m,总库容为 313 万 m ,正常蓄水位以下库容为252 万 m3,兴利库容 221 万 m3,年可供灌溉水量 205 万 m3(P=80%)、乡镇供水 185 万m (P=95%)。工程规模为小(Ⅰ)型,工程等别为Ⅳ等。本工程主要建筑物有万营水库土坝(坝高,坝长)、岸边开敞式溢洪道、右岸导流洞(洞型为城门洞型,洞长 222m)兼环境生态放水管及放空管、罗家坝重力坝(坝高,坝长 20m)、炭山取水隧洞(洞型为城门洞型,洞长1568m)及从万营水库引水至马场水库的东瓜林输水隧洞(洞型为城门洞型,洞长 4746m)。332 编制依据1、设计图纸:大坝安全监测设计图;2、招、投标文件及施工合同中相关技术部分;3、工程测量规范(GB50026-2007);4、土石坝安全监测技术规范(SL551-2012);5、国家一、二等水准测量规范(GB512897-2006);6、大坝安全监测仪器安装标准(SL531-2012);7、土石坝安全监测资料整编规程(SL169-96)8、水工混凝土施工规范(DL/T5144-2001 )及水工混凝土钢筋施工规范(DL/T5169-2013)。3 监测工作内容万营水库大坝安全监测项目主要包括:大坝变形观测、坝基渗压计、测压管内渗压计渗透压力观测等。本监测工程主要工程量详见表 3-1。表 3-1大坝监测项目工程量汇总表监测物理量类型监测项目监测仪器设备数量15个13备注(型号)视准线校核基点 4 个、视准线水平位移标点变形表面变形垂直位移标点工作基点 4 个、综合位移标点点 7 个。水准基准点 3 个、水准工作及个联系基点 10 个。12P1-P12(弦式,精度±%,非线坝基渗透压力渗流渗压坝体、坝基及下游测压管渗透压力电缆电缆保护管集...
