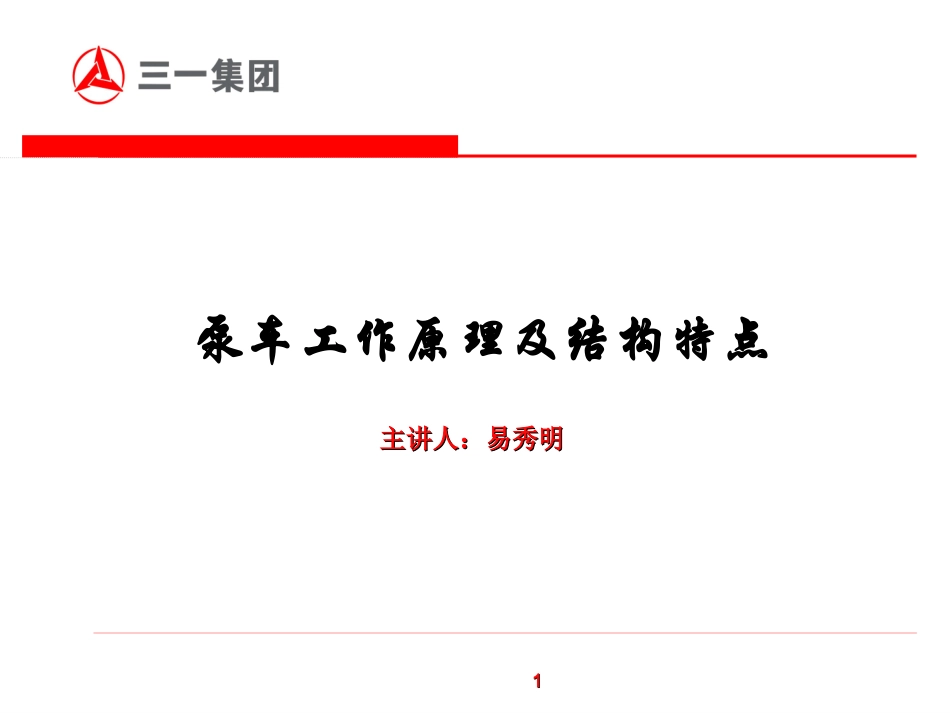

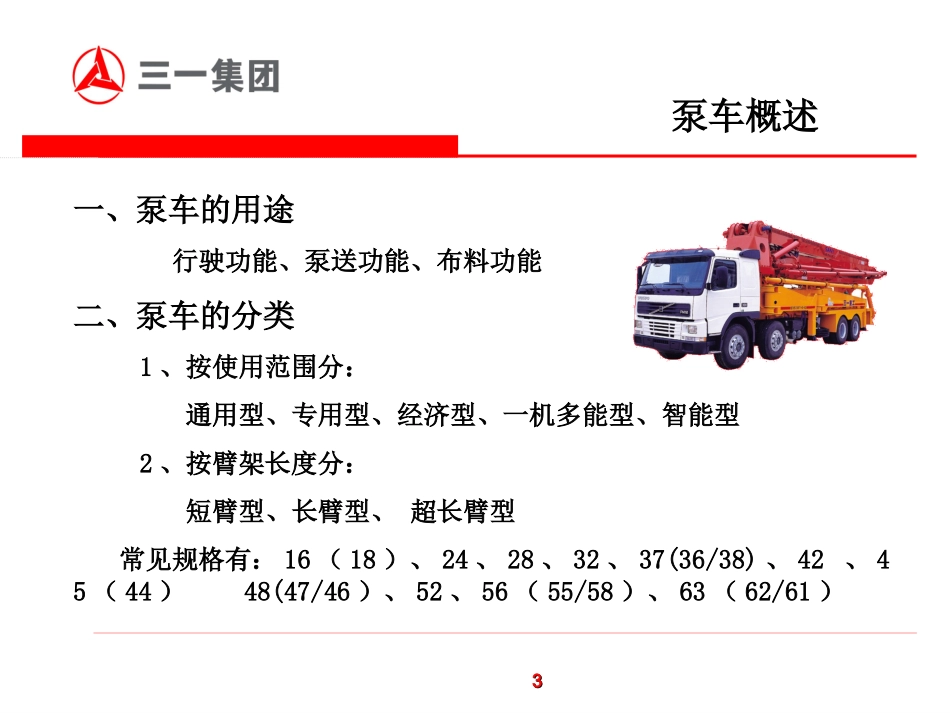

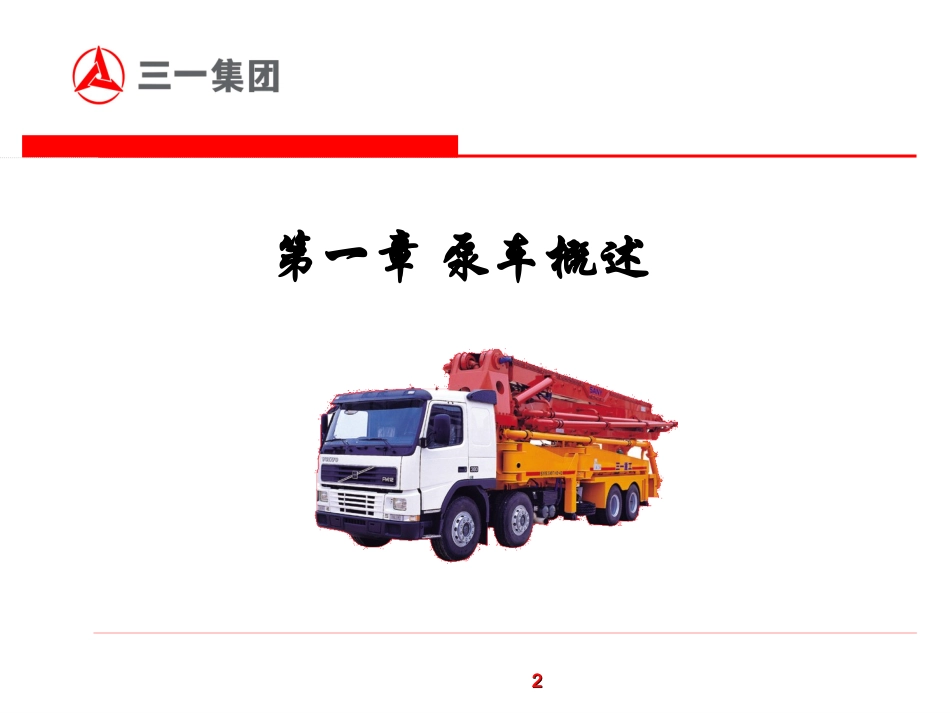

11泵车工作原理及结构特点主讲人：易秀明主讲人：易秀明22第一章泵车概述33一、泵车的用途行驶功能、泵送功能、布料功能二、泵车的分类1、按使用范围分：通用型、专用型、经济型、一机多能型、智能型2、按臂架长度分：短臂型、长臂型、超长臂型常见规格有：16（18）、24、28、32、37(36/38)、42、45（44）48(47/46）、52、56（55/58）、63（62/61）泵车概述44S阀闸板阀二、泵车的分类3、按分配阀的形式分：闸板阀泵车、管式分配阀泵车（“S”阀）泵车概述55三、工作原理发动机分动箱液压油泵行驶机构拨叉动力驱动机构状态切换机构泵送执行机构泵送机构、转台、布料杆泵车概述66四、泵车特点（一）拖泵使用的不足：1、须铺设管道，准备工作量大；2、浇灌位置需人工移动管道出口，使用不方便；3、移动不便，设备利用率低。泵车概述771、自带臂架进行布料，辅助时间短；2、布料方便快捷，泵送速度快，工作效率高；3、自动化程度高，可由一人操作，配备遥控，操作方便；4、机动性能好，设备利用率高。（二）泵车使用的优点：泵车概述881、泵送高度受臂架长度限制；2、施工所需场地较大；3、对混凝土的要求比拖泵高。（三）泵车使用的局限性：泵车概述99五、国内外泵车概况1、国外：德国大象（PUTZMEISTER）施维茵（SCHWING）莱西（REICH）意大利安托利（ANTONNELLI）、赛马（SERMA）日本石川岛播磨（IHI）、极东开发韩国现代（HYUNDAI）、三星、全进、大农2、国内：中联重科、安徽星马、山东方圆、辽宁海诺徐工、上海华建、湖北楚天、内蒙二机泵车概述1010六、泵车的发展趋势1、臂架更高；2、泵送排量增大；3、自动化、智能化程度更高：全自动高低压切换、泵送排量无级调节、砼活塞自动退回、发动机转速计算机闭环控制①防堵管控制；②泵车智能臂架；③防倾翻保护；④故障自诊断。泵车概述1111七、三一泵车的型号按国家标准，泵车型号表示如下：泵车概述1212例如：SY5290THB-37SY—三一公司名称缩写5—专用车辆29—底盘承载能力：29吨0—设计序号T—特种车辆HB—用于混凝土泵送37—臂架垂直高度为37米分配阀采用“S”阀泵车概述1313八、泵车工作范围泵车概述1414第二章泵车结构泵车结构包括底盘部分、臂架系统、泵送系统、液压系统和电控系统五大部分1515底盘部分臂架系统臂架系统液压系统液压系统电控系统电控系统泵送系统泵送系统泵车结构1616ISUZUVOLVO一、底盘部分BENZ1、底盘泵车结构1717用途：行驶和泵送的状态切换机构分动箱结构2、分动箱输入轴输出轴主油泵臂架油泵泵车结构1818二、臂架系统作用：完成混凝土的输送、布料，并支撑整车，保证其稳定性。结构组成•布料杆：臂架、液压油缸、输送管、连接件；•转塔：转台、回转机构、固定转塔、支腿支撑。泵车结构19191．输送管；2．臂架3．臂架油缸；4．连杆5．铰接轴；6．转台7．回转机构8．前支腿9．前支腿展开油缸；10．固定转塔；11．后支腿；12．后支腿展开油缸结构组成泵车结构2020布料杆折叠形式泵车结构21211．转台；2．回转机构；3．右前支腿；4．支腿支撑转塔泵车结构2222转台固定转塔水箱油箱泵车结构2323回转机构泵车结构2424支撑支腿结构泵车结构右前支腿支撑油缸前支腿伸缩油缸前支腿展开油缸右后支腿后支腿展开油缸左后支腿左前支腿2525臂架泵车结构2626连杆输送管泵车结构2727混凝土泵车的执行机构1、作用：将混凝土沿输送管道连续输送到浇筑现场。2、组成：由料斗、泵送机构、S阀总成、摆摇机构、搅拌机构、输送管道和润滑系统组成。三、泵送系统泵车结构2828料斗1．筛网；2．斗身；3．料门板；4．O形圈；5．小轴泵车结构2929摆缸换向主油缸换向泵送机构泵车结构3030S阀总成1．出料口；2．O形圈；3．轴承座；4．Yx型密封圈；5．耐磨套；6．尼龙轴承；7．J型防尘圈；8．橡胶垫；9．S管总成；10．O形圈；11．防尘圈；12．端面轴承套；13．密封圈；14．轴承座；15．轴承；16．O形圈；17．内花键齿；18．销；19．O形圈；20．异形螺母；21．过渡套；22．O形圈；23．装眼镜板；24．切割环；25．橡胶弹簧；26．橡胶垫；27．压板；28．压板泵车结构3131搅拌机构1．轴承座；2．O形圈；3．密封垫；4．端盖；5．轴端压板；...
