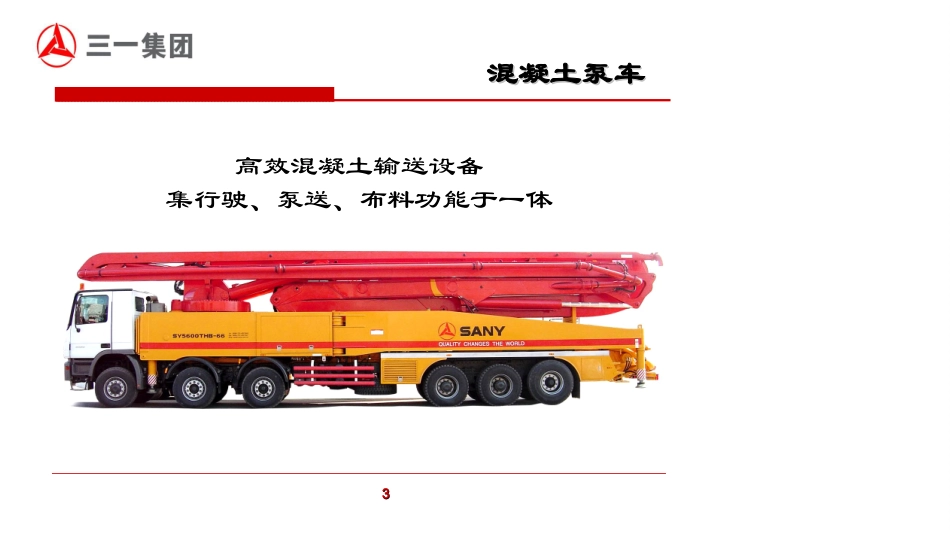

大家好122主讲人：杨辉主讲人：杨辉泵车结构特点、工作原理泵车结构特点、工作原理33高效混凝土输送设备集行驶、泵送、布料功能于一体混凝土泵车混凝土泵车44泵车发展历史泵车发展历史拖泵：百年历史目前：最大泵送高度532m泵送水平距离达2015m最大泵送量＞500m3/h泵车：五十年历史目前：最大垂直高度72m最大泵送量230m3/h人性化、智能化55•设备进场、就位快•工作效率高•控制自动化•机动性能好泵车的优越性泵车的优越性66泵车适用场合城市建设、住宅小区、体育展览场馆、公路、铁路、桥梁、立交桥、机场泵车局限性施工场地较大对混凝土的要求高泵送高长受臂长的制约适用场合和局限性适用场合和局限性77国际：普茨迈斯特（PUTZMEISTER）施维茵（SCHWING）希发（CIFA）赛玛（SERMAC）国内：三一中联辽宁海诺楚天泵车品牌泵车品牌88泵车工作原理泵车工作原理汽车底盘拖泵布料机泵车99泵车工作原理框图泵车工作原理框图1010三一泵车型号含义三一泵车型号含义((0707年年33月月前前))1111三一泵车型号含义三一泵车型号含义((0707年年33月月后后))1212三一产品型三一产品型谱谱现已形成25、28、32、37、40、43、46、48、50、52、56、58、60、62、66、72米共16种规格47个型号的系列产品。72米泵车为世界最长臂架泵车有奔驰、沃尔沃(含济南华沃)、五十铃、日野、CONDOR、MACK等6种底盘可供选择。1313三一泵车型号三一泵车型号(现有在销泵车型号)1414三一泵车组成三一泵车组成底盘臂架系统臂架系统液压系统液压系统电器系统电器系统泵送系统泵送系统转塔1515三一泵车结构树三一泵车结构树1616三一泵车组成三一泵车组成1717底盘底盘主要组成：汽车底盘、底架、驱动轴、分动箱、附梁汽车底盘的作用：为泵车的行驶和泵送提供动力分动箱的作用：将动力切换给行驶或泵送18181919二、臂架系统作用：完成混凝土的输送、布料，并支撑整车，保证其稳定性。结构组成•布料杆：臂架、液压油缸、输送管、连接件；•转塔：转台、回转机构、固定转塔、支腿支撑。2020臂架臂架支撑输送管道实现特定的操作2121新知识－新知识－臂架折叠形式臂架折叠形式RR型型RZRZ型型回转型回转型MM型型((或或ZZ型型))2222回转型臂架回转型臂架2323MM型臂架型臂架三一品牌有：40M2424三一品牌有：37II，42，45，48，56MRR型臂架型臂架2525三一品牌有：45Ⅱ，48Ⅱ，52，66RZRZ型臂架型臂架26261．转台；2．回转机构；3．右前支腿；4．支腿支撑转塔泵车结构2727转台固定转塔水箱油箱泵车结构2828回转机构泵车结构2929支撑支腿结构泵车结构右前支腿支撑油缸前支腿伸缩油缸前支腿展开油缸右后支腿后支腿展开油缸左后支腿左前支腿3030臂架系统组成臂架系统组成臂架系统组成：臂架、转台、旋转机构、固定转塔、支腿3131转台转台连接臂架与回转机构臂架旋转的底座带动臂架365°旋转3232固定转固定转塔塔臂架系统的底座箱体分成水箱和油箱两腔3333支腿支腿连接固定转塔平时收拢工作时展开支撑在地面保证工作的稳定性3434基础知识－支腿展开形式基础知识－支腿展开形式3535折叠收缩型支腿折叠收缩型支腿3636回转伸缩型支腿回转伸缩型支腿三一品牌有：37II，42，45，48，52，56M3737X(X(回转回转))型支腿型支腿三一品牌有：37III，37（减重），40M3838X-HX-H型支腿型支腿3939前摆型支腿前摆型支腿三一品牌有：45II，48II，66M4040VV型支腿型支腿三一专利：SY5252/374141SXSX弧形支腿弧形支腿Schwing专利4242•优化设计，结构合理，寿命长•进口高强度(900MPa)钢板制造•承载能力大，适合国情•工作摆动小•特殊焊接和热处理工艺•进口回转轴承抗倾翻能力强•操作灵活，布料范围广臂架系统特点臂架系统特点4343臂架泵车结构4444连杆输送管泵车结构4545混凝土泵车的执行机构1、作用：将混凝土沿输送管道连续输送到浇筑现场。2、组成：由料斗、泵送机构、S阀总成、摆摇机构、搅拌机构、输送管道和润滑系统组成。三、泵送系统泵车结构4646料斗1．筛网；2．斗身；3．料门板；4．O形圈；5．小轴泵车结构4747摆缸换向主油缸换向泵送机构泵车结构4848摆摇机构1．左油缸座；2．承力板；3．油杯；4．下球面轴承；5．限位挡板；6．摇臂；...
