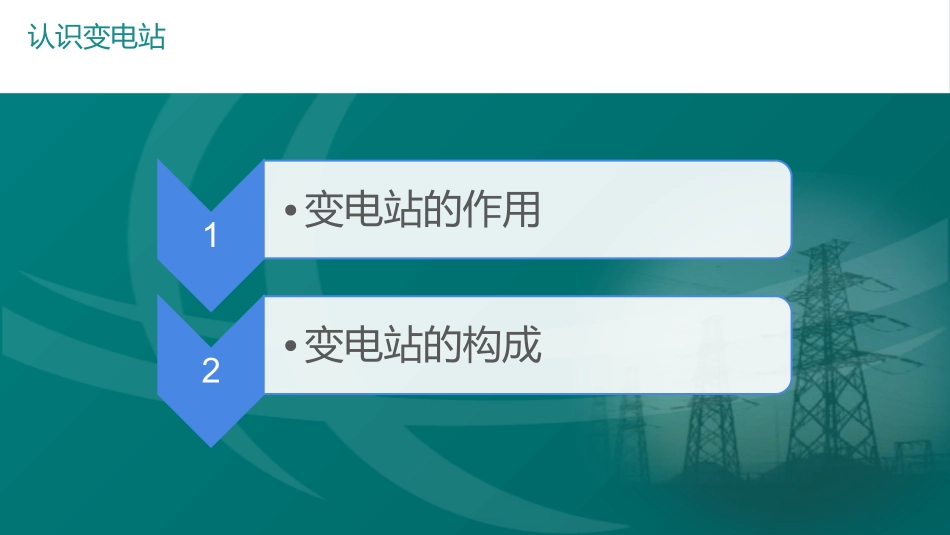

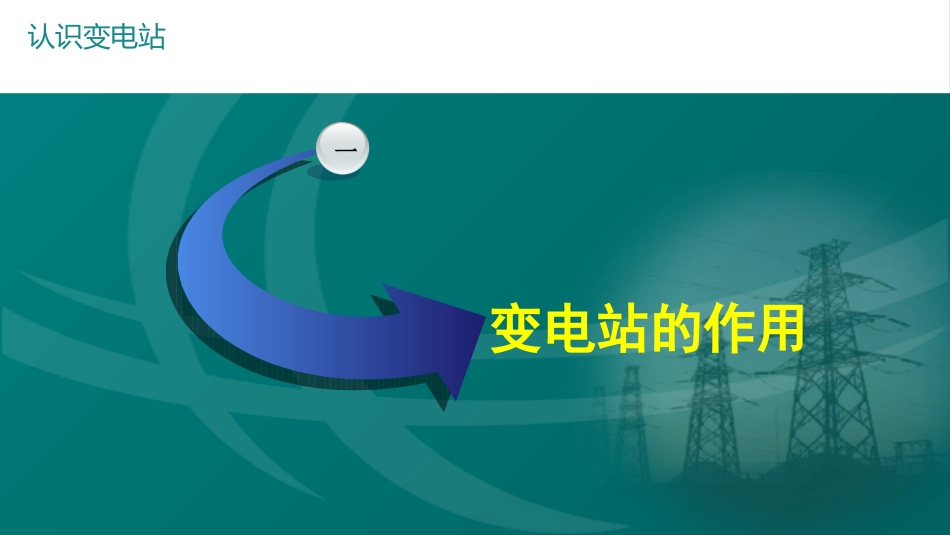

认识变电站变电站的作用与构成认识变电站1•变电站的作用2•变电站的构成认识变电站变电站的作用一一认识变电站4、变电站的作用4、变电站的作用3、电网的构成3、电网的构成2、电能的传输2、电能的传输1、电能的产生1、电能的产生认识变电站1.电能的产生火电厂、热电厂、水电厂、核电站、风电站、太阳能电站1.电能的产生认识变电站华电内蒙古辉腾锡勒风电场装机容量120MW，占地面积300平方公里认识变电站位于美国内华达州的太阳能电站，占地1.5平方公里的电站由775000块太阳能板组成，容量48MW。认识变电站1.电能的产生1.煤炭、石油、天燃气、水利等随自然界演化生成的动力资源是能量的直接提供者，称为一次能源。电能是由一次能源转换而成的，称为二次能源。2.电能具有转换容易、输送方便、控制灵活以及清洁、经济等优点；3.发电厂是生产电能的核心，担负着把不同种类的一次能源转换成电能的任务。依据使用的一次能源不同，发电厂大致可分为：火电厂、水电厂、核电站、风电厂、太阳能电站等，目前火力发电仍是主要的发电方式。认识变电站2.电能的传输1.在现代电力系统中，大型发电厂往往远离负荷中心，发电厂发出的电能一般要通过高压或超高压输电网络（包括输电线路、升压变压器、降压变压器等）送到负荷中心，然后在负荷中心由电压等级较低的配电网络把电能分配到不同电压等级的用户。认识变电站2.电能的传输2.三相交流输电线路传输的有功功率为P=√3UICOSΦ=I2R当输送的功率一定时，线路的电压越高，线路中的电流就越小，所用导线的截面可以减小，用于导线的投资也就越小，同时线路中的功率损耗电能损耗也都相应减少。还可以提高输送距离（10kV输送距离为6~20公里，110kV输送距离为50~150公里，220kV输送距离为100~300公里）。但电压U越高，对绝缘的要求越高，杆塔、变压器、断路器等绝缘的投资也越大。综合上述两种因素，从输送电能的经济性考虑，对应一定的输送功率和输送距离就有一个最合理的线路电压。认识变电站3.电网的构成认识变电站认识变电站3.电网的构成由发电、输电、变电、配电和用电组成的整体成为电力系统。电力系统中的输电、变电、配电三个部分成为电力网。电力网是将各电压等级的输配电线路和各种类型的变电站连接而成的网络。认识变电站动力系统与电力系统、电力网关系图锅炉汽轮机发电机升压变压器降压变压器输电线路电能用户热能用户电力网电力系统动力系统认识变电站变电站作用：变换电压等级、汇集电流、分配电能和调整电压。变换电压等级：通过变压器实现；汇集电流，分配电能：通过母线实现；调整电压：通过调整变压器分接头位置和投切无功设备（并联电容器、并联电抗器）实现；4.变电站的作用作认识变电站分类分类1.按电压等级可分为超高压、高压、中压变电站和低压变电；低压变电站：电压等级在1kV以下的变电站。中压变电站：电压等级在1kV~10kV的变电站。高压变电站：电压等级高于10kV低于330kV的变电站。超高压变电站：电压等级在330kV及以上的变电站。2.按供电对象的差异可分为城镇变电站和农业变电站。认识变电站分类3.根据其在电力系统中的地位和作用，可分为枢纽变电站、区域（地方）变电站、末端（用户）变电站。1）枢纽变电站：位于电力系统的枢纽点，电压等级一般为220kV及以上，联系多个电源，出线回路多，变电站容量大；全站停电后，将造成大面积停电或系统瓦解，枢纽变电站对电力系统运行的稳定和可靠起到重要作用。2）区域（地方）变电站：地区变电站是一个地区和一个中小城市的主要变电站，电压等级一般为220kV，全站停电后将造成该地区或城市的供电紊乱。认识变电站分类4.按其容量和馈线的多少可分为大、中、小型变电站。5.按是否有人正常运行值班可分为有人值班变电站和无人值班变电站。目前我国电压等级为10kV变电站、35kV变电站、110kV变电站、220kV变电站和500kV变电站比较多。认识变电站什么是间隔：什么是间隔：在工作当中，我们经常说变压器间隔、出在工作当中，我们经常说变压器间隔、出线间隔，那么，什么是间隔呢？简单地线间隔，那么，什么是间隔呢？简单地讲，我们可以把为了实现某种功能而配置讲，我们可以把为了...
