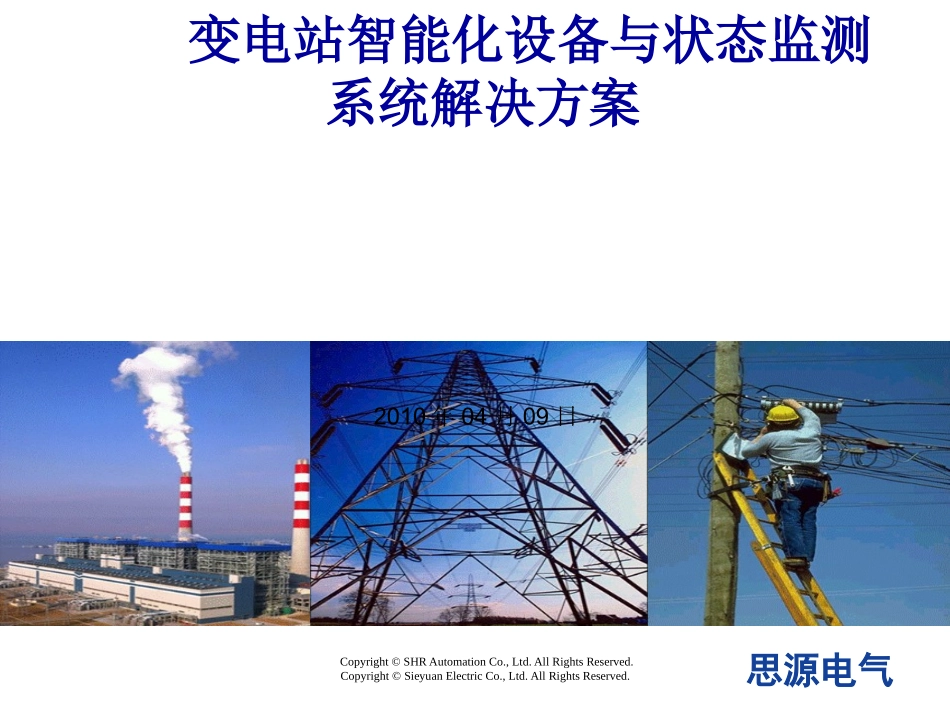

变电站智能化设备与状态监测系统解决方案VIP免费

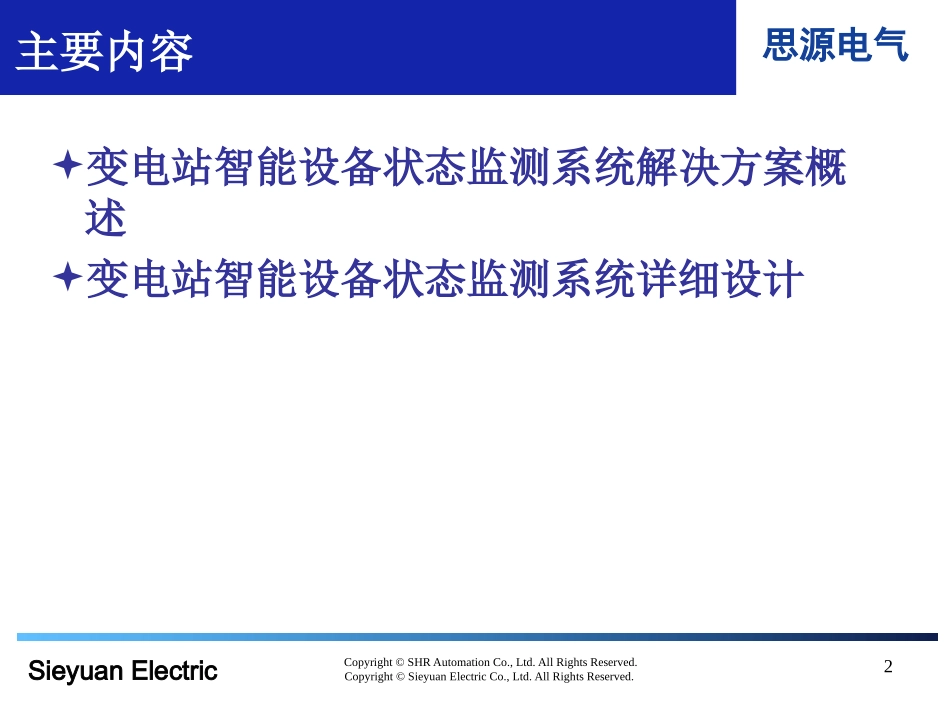

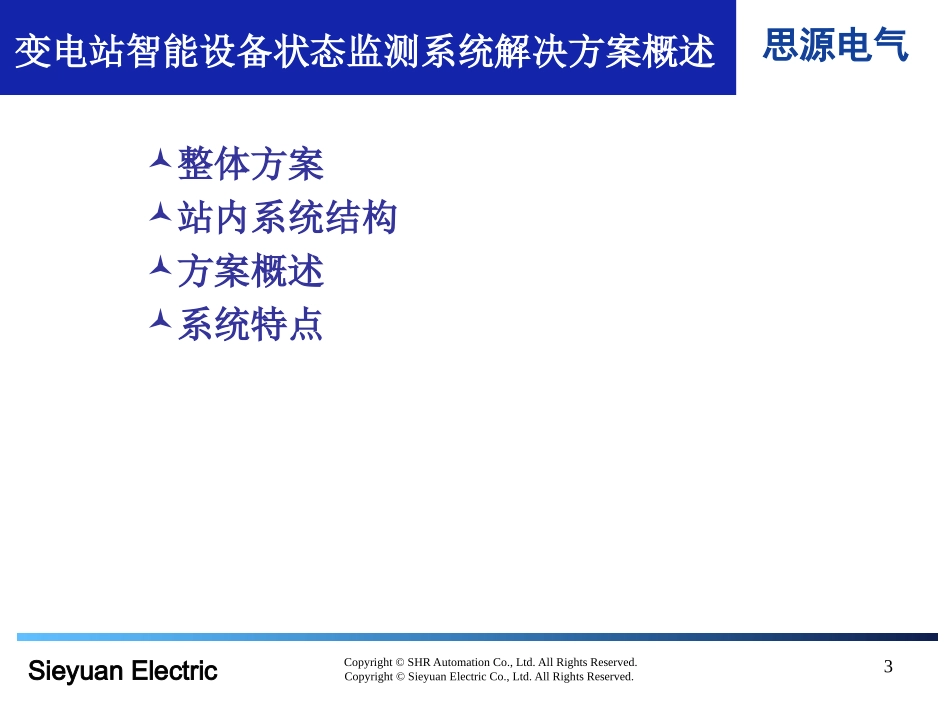

Copyright©SHRAutomationCo.,Ltd.AllRightsReserved.Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.思源电气变电站智能化设备与状态监测系统解决方案2010年04月09日Copyright©SHRAutomationCo.,Ltd.AllRightsReserved.Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.2SieyuanElectric思源电气主要内容变电站智能设备状态监测系统解决方案概述变电站智能设备状态监测系统详细设计Copyright©SHRAutomationCo.,Ltd.AllRightsReserved.Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.3SieyuanElectric思源电气变电站智能设备状态监测系统解决方案概述整体方案站内系统结构方案概述系统特点Copyright©SHRAutomationCo.,Ltd.AllRightsReserved.Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.4SieyuanElectric思源电气整体方案智能变电站状态监测中心系统由监测中心系统软件和各变电站的状态监测系统共同组成。中心通过电力通信网络连接各变电站（应用IEC61850标准或104规约或B/S结构访问服务），获取各变电站的实时信息，和评价结果，同时可以调用各变电站内的设备历史数据、特征曲线等信息。各变电站状态监测系统还可以通过电力通信网络及路由器实现信息共享，为智能电网的互动性、共享性要求做好有力的支撑。Copyright©SHRAutomationCo.,Ltd.AllRightsReserved.Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.5SieyuanElectric思源电气状态监测中心系统结构框图路由器交换机远方数据处理及通信装置交换机主变压器监测功能组主IED(由通用检测单元装置兼任)铁芯电流专业检测单元油色谱专业检测单元GPS以太网以太网B/S结构104状态监测站VDU打印机IEC61850电力数据通信网过程层交换机GIS监测功能组主IED(由通用检测单元装置兼任)避雷器专业检测单元局部放电专业检测单元IEC61850过程层交换机交换机其他变电站。。。。。。。监测中心/远方调度IEEE1588网络对时方式Copyright©SHRAutomationCo.,Ltd.AllRightsReserved.Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.6SieyuanElectric思源电气站内系统结构管理监控交换机柜智能一次设备一次设备本体（主变/电抗器/GIS）一次设备传感器及控制信号智能组件柜系统层网络变送器智能组件柜（可根据需求选配）：智能单元合并单元检测单元监测功能组主IED（数据存储、就地分析）保护、测控电能质量监测计量状态监测系统：1.状态显示2.基本告警3.可编程专家系统系统层交换机智能设备系统框图Copyright©SHRAutomationCo.,Ltd.AllRightsReserved.Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.7SieyuanElectric思源电气方案概述本方案采用思源电气的智能组件平台，接入思源电气在市场上成熟的油色谱在线监测系统；铁芯电流在线监测系统；避雷器在线监测系统；断路器机械特性在线监测系统，其中包括断路器分合闸线圈电流波形、储能电机工作状态；断路器网络化操控、数字化测量等智能化设备。思源电气作为智能变电站状态监测系统的集成供应商，能够提供较为完备的站级智能设备状态监测的系统解决方案。Copyright©SHRAutomationCo.,Ltd.AllRightsReserved.Copyright©SieyuanElectricCo.,Ltd.AllRightsReserved.8SieyuanElectric思源电气变电站设备需求表1.变压器智能化项目功能组项目设备选型安装位置实现功能要求控制冷却器UDM-502-T合并单元变压器智能组件柜控制风扇4组，8个控制结点实现智能组件控制有载分接开关UDM-502-T合并单元变压器智能组件柜有载调压的控制实现智能组件控制测量集成CTUDM-502-T合并单元智能组件柜测量数字化IEC61850-9-2监测顶层油温BWY-804J(TH)，UDM-502-T合并单元智能组件柜2个测温点DC4－20mA电流底层油温BWY-804J(TH)，UDM-502-T合并单元智能组件柜2个测温点DC4－20mA电流光纤绕组测温-智能组件柜通道数变送器接口不用传感器，用公式计算得到油中溶解气体TROM-600HW-SD，UDM-502-T合并单元智能组件柜8气+微水监测485接口油中水分铁心接地电流TIC-I-SD，UDM-502-T合并单元智能组件柜1个电流通道穿心CT主油箱气体压力光纤压力传感器，UDM-5...
