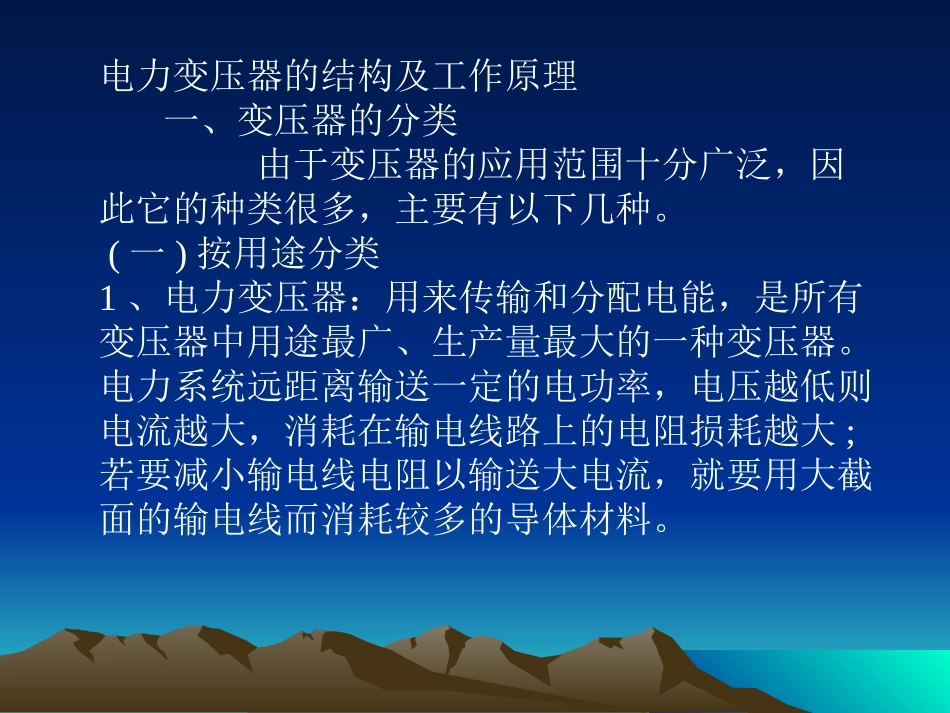

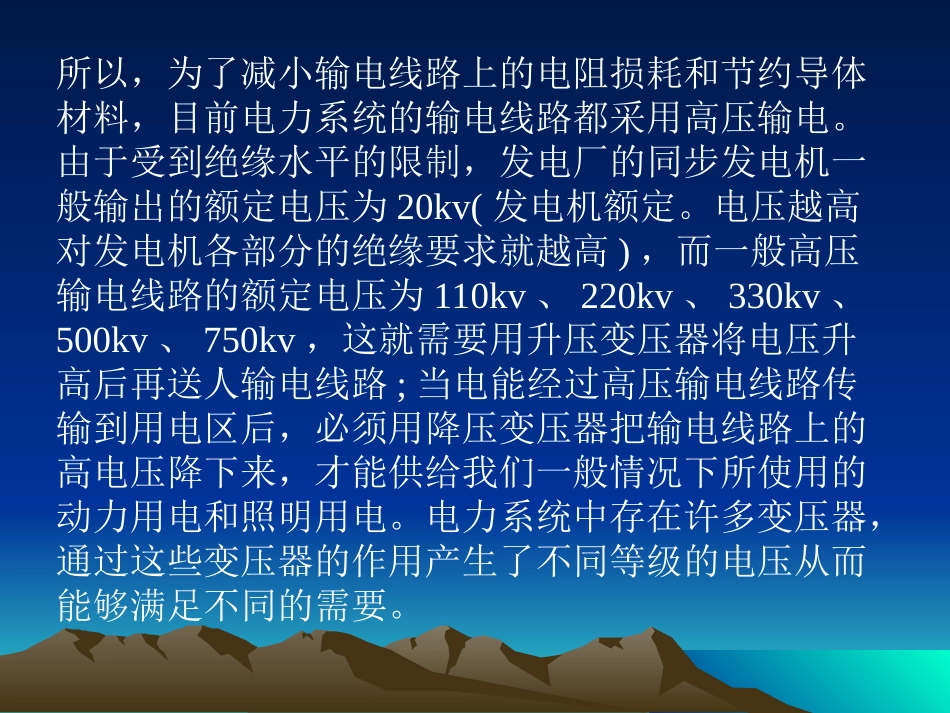

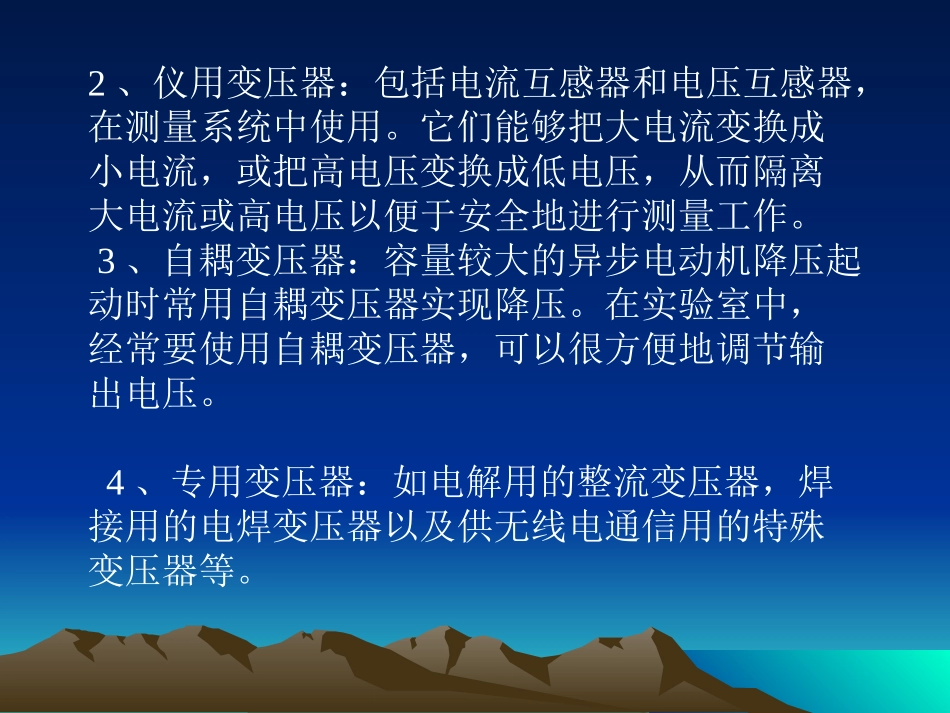

电力变压器的结构及工作原理一、变压器的分类由于变压器的应用范围十分广泛，因此它的种类很多，主要有以下几种。(一)按用途分类1、电力变压器：用来传输和分配电能，是所有变压器中用途最广、生产量最大的一种变压器。电力系统远距离输送一定的电功率，电压越低则电流越大，消耗在输电线路上的电阻损耗越大;若要减小输电线电阻以输送大电流，就要用大截面的输电线而消耗较多的导体材料。所以，为了减小输电线路上的电阻损耗和节约导体材料，目前电力系统的输电线路都采用高压输电。由于受到绝缘水平的限制，发电厂的同步发电机一般输出的额定电压为20kv(发电机额定。电压越高对发电机各部分的绝缘要求就越高)，而一般高压输电线路的额定电压为110kv、220kv、330kv、500kv、750kv，这就需要用升压变压器将电压升高后再送人输电线路;当电能经过高压输电线路传输到用电区后，必须用降压变压器把输电线路上的高电压降下来，才能供给我们一般情况下所使用的动力用电和照明用电。电力系统中存在许多变压器，通过这些变压器的作用产生了不同等级的电压从而能够满足不同的需要。2、仪用变压器：包括电流互感器和电压互感器，在测量系统中使用。它们能够把大电流变换成小电流，或把高电压变换成低电压，从而隔离大电流或高电压以便于安全地进行测量工作。3、自耦变压器：容量较大的异步电动机降压起动时常用自耦变压器实现降压。在实验室中，经常要使用自耦变压器，可以很方便地调节输出电压。4、专用变压器：如电解用的整流变压器，焊接用的电焊变压器以及供无线电通信用的特殊变压器等。(二)按相数分主要有两类：1、单相变压器，用于单相交流电系统;2、三相变压器，用于三相交流电系统。(三)按结构分类按结构分类主要有芯式变压器和壳式变压器两类。1、芯式变压器：其结构特点是绕组包围铁心，电力变压器都采用心式结构。（插片铁芯、C型铁芯、铁氧体铁芯）2、壳式变压器：其结构特点是铁心包围绕组，电子设备中的小变压器一般采用这种结构。该结构的变压器机械强度高，铁心散热比较容易。（插片铁芯、C型铁芯、铁氧体铁芯）3、环型变压器、金属箔变压器、辐射式变压器等。4、。按用途分类：有电力变压器、特种变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。5、按冷却介质分类：有干式变压器、液（油）浸变压器及充气变压器等。6、按线圈数量分类：有自耦变压器、双绕组、三绕组、多绕组变压器等。7、按导电材质分类：有铜线变压器、铝线变压器及半铜半铝、超导等变压器。8、按调压方式分类：可分为无励磁调压变压器、有载调压变压器。9、按中性点绝缘水平分类：有全绝缘变压器、半绝缘（分级绝缘）变压器。此外还有其他的分类方法。例如，按冷却方式来区分，则有干式变压器和油浸式变压器，油浸式变压器还可进一步分为油浸自冷、油浸风冷、油浸水冷、强迫油循环风冷或水冷等型式。虽然变压器的种类很多，但各种变压器运行时的基本物理过程及分析变压器运行性能的基本方法，大体上都是一样的。二、变压器的结构简介：变压器的基本结构部件是铁心和绕组，由它们组成变压器的器身。为了改善散热条件，大、中容量变压器的器身浸入盛满变压器油的封闭油箱中，各绕组与外电路的连接则经绝缘套管引出。为了使变压器安全可靠地运行，还设有储油柜、气体继电器和安全气道等附件。控制变压器(一)铁芯铁心既作为变压器的磁路;又作为变压器的机械骨架。为了提高导磁性能、减少交变磁通在铁心中引起的损耗，变压器的铁心都采用厚度为0.35-0.5mm的电工钢片叠装而成。电工钢片的两面涂有绝缘层，起绝缘作用。大容量变压器多采用高磁导率、低损耗的冷轧电工钢片。电力变压器的铁心一般都采用心式结构，其铁心可分为铁心柱(有绕组的部分)和铁轭(联接两个铁心柱的部分)两部分。绕组套装在铁心柱上，铁轭使铁心柱之间的磁路闭合。在铁心柱与铁轭组合成整个铁心时，多采用交叠式装配，使各层的接缝不在同一地点，这样能减少励磁电流，但缺点是装配复杂，费工费时。在一般变压器中，铁心柱截面采用...
