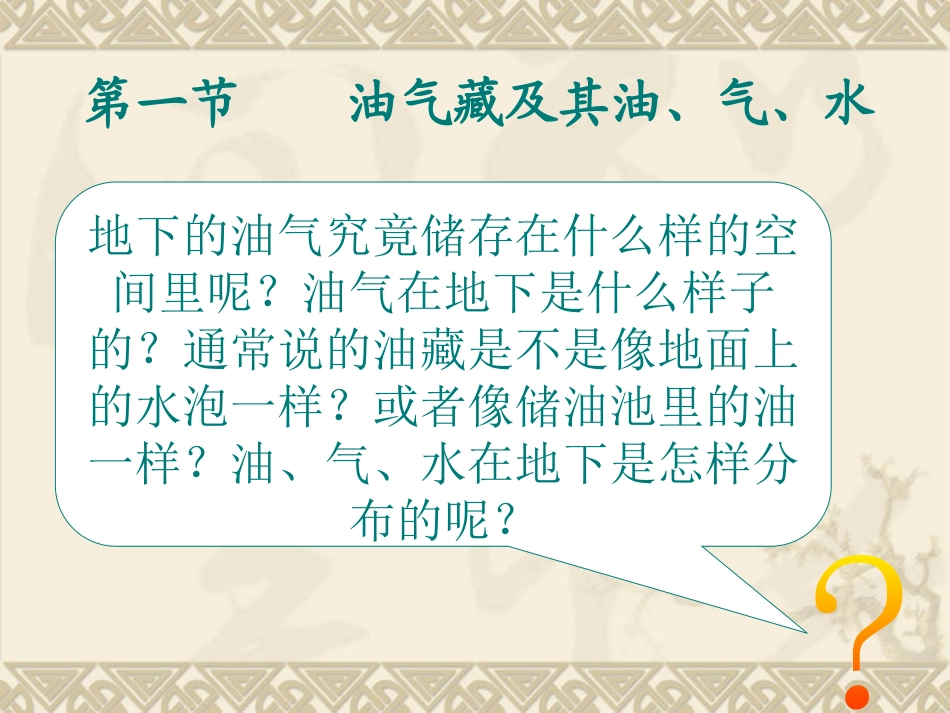

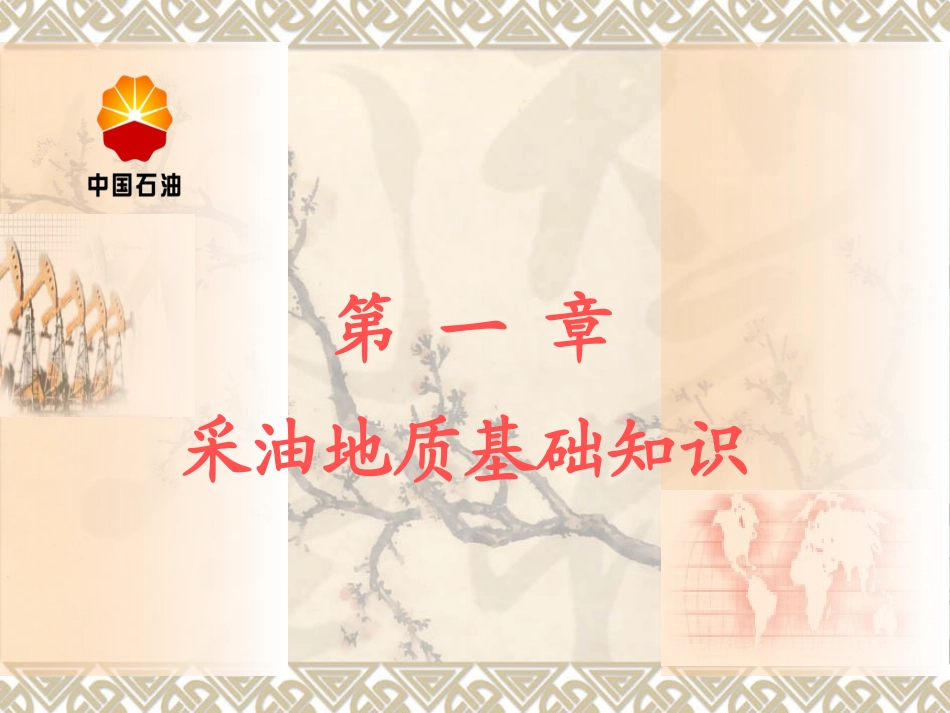

第一章采油地质基础知识地下的油气究竟储存在什么样的空间里呢？油气在地下是什么样子的？通常说的油藏是不是像地面上的水泡一样？或者像储油池里的油一样？油、气、水在地下是怎样分布的呢？第一节油气藏及其油、气、水地下的油气是储存在深浅不一，形状和大小也不一样的封闭空间里的，含油岩石就象含水的海绵，地下油气水就是储存在岩石的微小孔隙里的。油气藏的地质含义----地下岩层中能够聚集并储藏石油或天然气的场所。一、油气藏的概念及类型（一）、形成油气藏的条件：1、生油层：地壳中具备有生油条件的地层。（有机物质是生成油气的物质基础；经过生物化学和物理化学作用生成油气。地质背景：地壳不断下降，上覆沉积物不断加厚）2、储集层：具有孔隙、裂缝或空洞，能使油气流动、聚集的岩层。3、盖层：是紧邻储集层的不渗透岩层。（泥岩、石灰岩、石膏等）4、运移：一次运称和二次运移。5、圈闭：能阻挡油气继续运移，并能使油气聚集起来形成油气藏的地质场所。（二）、油气藏的类型根据圈闭的成因，可把油气藏分为：1、构造油气藏2、地层油气藏3、岩性油气藏由上述可知:（1）圈闭是油气藏形成的基本条件之一，圈闭的类型决定着油气藏的类型，圈闭的大小直接影响其中的油气储量。（2）油气藏是地质中油气聚集的基本单位，是油气在单一圈闭内，具有独立压力系统和统一的油水界面的基本聚集。二、油气藏中油气水的分布油藏中的石油和天然气是按密度分布的，天然气最轻，充满油层的最顶部，故称气顶，中间是油，下面是水。在气与油接触处和油与水接触处，分别叫油气界面和油水界面，见下图：油气藏中油气水的分布示意图1、气2、油3、水4、油气界面5、油水界面........................12345油、气、水在油气藏内的分布特征在油田开发中常用以下术语进行描述：（一）油气边界（1）外含油边界：油水界面与油层顶界的交线称为外含油边界，也叫含油边界。（2）内含油边界：油水界面与油层底界的交线称为内含油边界，也叫含水边界。（3）气顶边界：油气界面与油层顶面的交线称为气顶界面。（二）含油面积（1）含油气面积：内（外）含油边界所圈闭的面积，称内（外）含油面积，外含油面积也常叫含油面积，对油气藏来讲即为含油气面积。（2）含气面积：气顶圈闭的面积称为含气面积。对于纯气藏，则为气水边界所圈闭的面积。（三）油气藏高度（1）油藏高度：油水边界到油藏最高点的高度，称为油藏高度。当有气顶时，油藏高度即为油水接触面与油气接触面之间的高度值。（2）气藏高度：气藏高度是指油所界面与油气藏最高点的高度差。对于纯气藏，则为气水界面与气藏最高点的差。（3）油气藏高度：油藏高度与气顶高度之和为油气藏高度。（四）边水和底水边水：在油藏最低处四周衬托着油藏的水。底水：在油藏下面托着油藏底部的水。12345cbaa-含气边界；b-含水边界；c-含油边界构造油气藏是指油气在构造圈闭中的聚集，主要类型有背斜油气藏、断层遮挡油气藏、裂缝性油气藏、盐丘油气藏和向斜油气藏，如下图所示：断层遮挡油气藏背斜油气藏地层油气藏：是指油气在地层圈闭中的聚集，一般有地层不整合遮挡油气藏、地层超覆遮挡油气藏、剥蚀隆起油气藏等，如下图所示：地层不整合遮挡油气藏地层超覆遮挡油气藏岩性油气藏：是指油气在由于储集层岩性的改变或岩性的连续性中断而造成的岩性遮挡圈闭中的聚集，主要有岩性尖灭油气藏、透镜状岩性油气藏等，如下图所示：岩性油气藏示意图第二节油、气、水的物理性质和化学性质一、石油的物理、化学性质（一)石油的物理性质石油是由各种碳氢化合物混合而成的一种可燃有机油状液体。石油分天然石油和人造石油两种。天然石油是从油气田中开采出来的；人造石油是从煤可油页岩中干馏出来的。石油在提炼以前称为原油，从原油中可提炼出汽油、柴油、煤油及一系列石油产品。石油一般呈棕黑色、深褐色、黑绿色等，也有无色透明的。石油有特殊的气味，含硫化氢时有臭味，含芳香烃而有香味。地层原油的物理性质可用以下术语进行描述：（1）饱和压力：在油层条件下，当地层压力高于一定数值之后，天然气就会完全溶解于石油中，地下的油、气就会处于单相——液...
