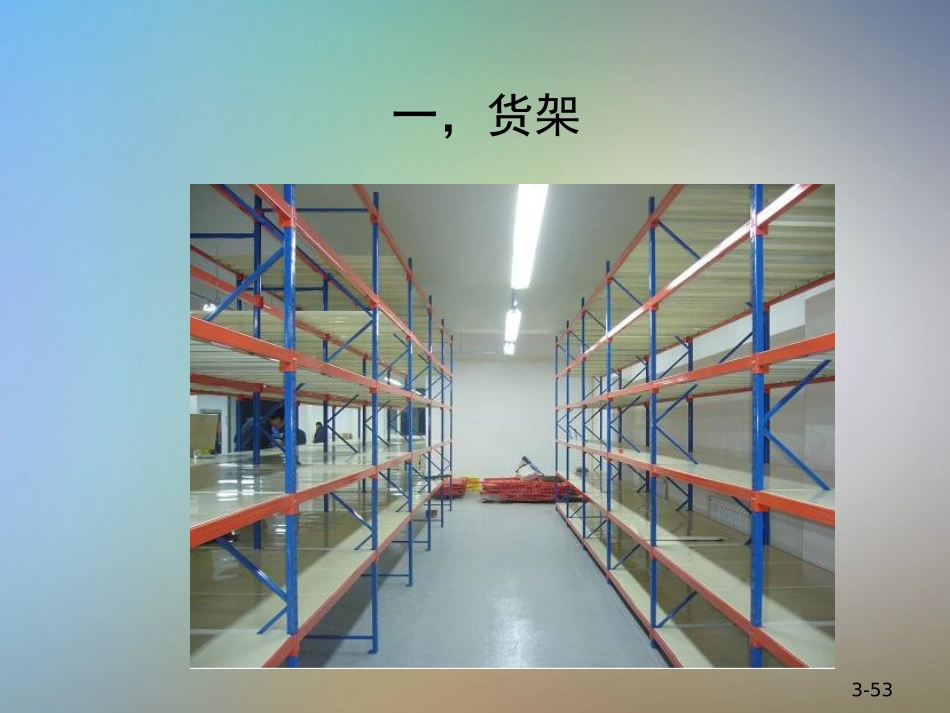

仓储货架+托盘2-53仓储设备是指仓储业务所需的所有技术装置与机具,即仓库进行生产作业或辅助生产作业以及保证仓库及作业安全所必需的各种机械设备的总称。仓储设备的分类功能要求设备类型存货、取货货架、叉车、堆垛机械、起重运输机械等分拣、配货托盘、分拣机、搬运车、传输机械等验货、养护检验仪器、工具、养护设施等防火、防盗温度监视器、防火报警器、监视器、防盗报警设施等流通加工所需的作业机械、工具等控制、管理计算机及辅助设备等配套设施站台、轨道、道路、场地等仓储设备3-53一,货架4-535-53•货架沿仓库的宽度方向分为若干排,每两排货架为一组,期间有一条巷道,供堆垛机或者其他仓储机械作业。•每排货架沿仓库纵长方向分为若干列,沿垂直方向分为若干层,从而形成大量货格,用以储存货物单元(一托盘或一货箱)。•大多数情况下每个货格存放一个货物单元。也可存储二-三格货物单元。(一)货架的总体构成(二)货架的基本功能•方便对货物进行分类,可实现定位储存•货物立体储存,有效利用空间•可减少货物因堆放和叠放造成的变形和损伤,有效保护货物•配合搬运及分拣设备,提高作业效率7-53(三)、货架种类及特点①层架②重力式货架③托盘货架④悬臂式货架⑤阁楼式货架8-53(1)层架结构9-53层架种类(一):按层架存放货物的重量等级划分重型货架中型货架轻型货架10-53①中、重型层架特点和用途1、一般采用固定式层架,坚固、结实,承载能力强;2、储存大件或中、重型物资,配合叉车等使用;3、能充分利用仓容面积,提高仓储能力。11-53②轻型层架特点和用途•1、较灵活机动,结构简单,承载能力较差;•2、适于人工存取轻型或小件货物;•3、存放物资数量有限,是人工作业仓库的主要储存设备;12-53层架种类(二)按其结构特点分类层格式货架抽屉式货架13-53①层格式货架特点和用途•1、每格原则上只能放一种物品,不易混淆;•2、其缺点是层间光线暗,存放数量少。•3、主要用于规格复杂、多样,必须互相间隔开的物品。14-53②抽屉式货架特点和用途•1、主要用于存放中小型模具;重型抽屉式货架可用于存放特重型模具和货物。•2、可存放比较贵重或怕尘土,怕湿的小件物品。•托盘货架以储存单元化托盘货物,配以巷道式堆垛机及叉车等其他储运机械进行作业。•高层货架多采用整体式结构,一般是由型钢焊接的货架片,通过水平、垂直拉杆以及横梁等构件联接起来。其侧面间隙需要考虑在原始位置货物的停放精度,堆垛机的停位精度,堆垛机及货架的安装精度等;目前托盘式货架都采用自由组合方式,易于拆卸和移动,可按物品推码的高度,任意调整横梁位置,又可称为可调式托盘货架。(2)托盘货架16-53托盘货架结构17-53托盘货架种类单排型双排型18-53托盘货架的特点及用途1、利于货物保管;2、实现机械化存取作业;3、高仓容利用率;4、出入库可做到先进先出。19-53采用悬臂式货架时物料被存放在固定于后立柱的悬臂梁上,适用于保管管材、型钢、铝型材、塑钢材等长大的物料。一般与具有长大物料侧向装卸功能的侧面叉车,巷道堆垛起重机等配套使用。空间利用率35%~50%,可以实现多样少量及先进先出的操作。(3)悬臂式货架21-53悬臂式货架结构立柱悬臂22-53悬臂式货架特点及用途•1、适用于长形物料和不规则物料的存放。•2、适用于人力存取操作,不便于机械化作业。阁楼式货架是用货架做楼面支撑,可设计成多层楼层(通常2~3层)。货物提升方式通常分为:人工,升降平台,输送带及叉车等。设置有楼梯、扶栏和升降机等。适用于库房较高,货物较小,人工存取,储物量大的情况。(4)阁楼式货架24-53(4)阁楼式货架结构楼板扶手楼梯立柱货架提升机滑梯25-53阁楼式货架特点和用途•1、有效增加空间利用率•2、上层不适合重型搬运设备行走。•3、存取作业效率低;•4、用于仓库场地有限而存放物品品种很多的仓库;•5、用于存放储存期较长的中小件货物。移动式货架易控制,安全可靠。每排货架有一个电机驱动,由装置于货架下的滚轮沿铺设于地面上的轨道移动。其突出的优点是提高了空间利用率,一组货架只需一条通道,而固定型货架的一条通道,只服务于通道内两侧的...
