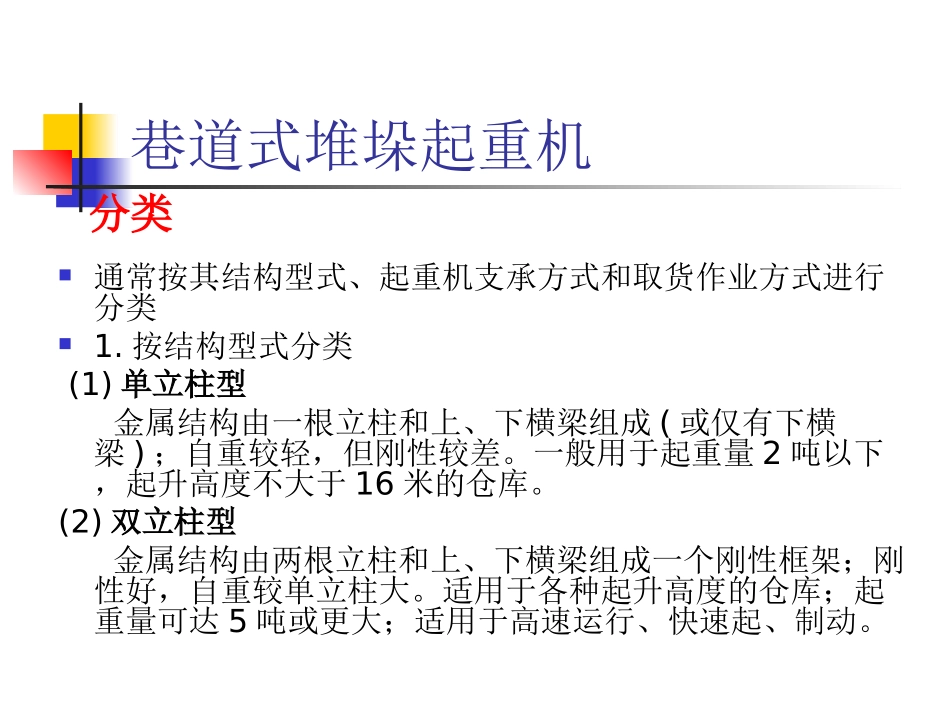

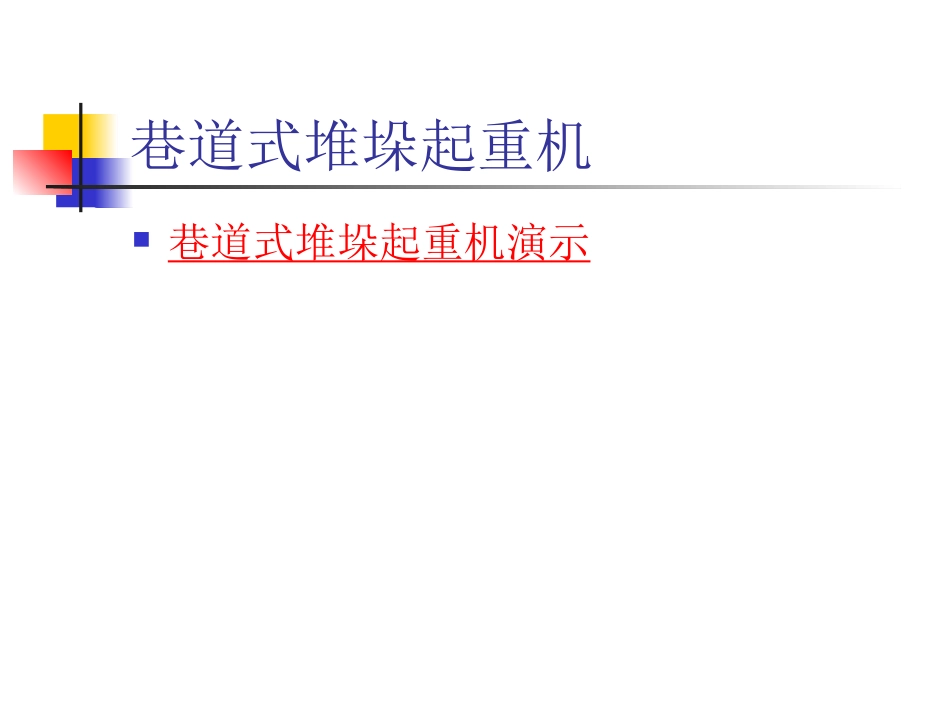

自动化仓储设计与管理自动化仓储设计与管理山东大学现代物流研究中心主讲：王胜力巷道式堆垛起重机巷道式堆垛起重机演示巷道式堆垛起重机通常按其结构型式、起重机支承方式和取货作业方式进行分类1.按结构型式分类(1)单立柱型金属结构由一根立柱和上、下横梁组成(或仅有下横梁)；自重较轻，但刚性较差。一般用于起重量2吨以下，起升高度不大于16米的仓库。(2)双立柱型金属结构由两根立柱和上、下横梁组成一个刚性框架；刚性好，自重较单立柱大。适用于各种起升高度的仓库；起重量可达5吨或更大；适用于高速运行、快速起、制动。分类巷道式堆垛起重机巷道式堆垛起重机巷道式堆垛起重机2.按支承方式分类(1)地面支承型支承在地面轨道上，用下部车轮支承和驱动；上部设水平导向轮；运行机构布置在下部。适用于各种起重量和起升高度的仓库；(2)悬挂型仓库屋架下装设轨道，起重机悬挂于轨道下翼缘上运行；仓库货架下部设导轨，起重机下部设水平导向轮靠在导轨上防止摆动过大；运行机构设在上部。适用于起重量较小、起升高度较低(不大于15米)的仓库；便于转移巷道。(3)货架支承型巷道两侧货格顶部敷设轨道，起重机支承在两侧轨道上运行；仓库货架下部设导轨，起重机下部设水平导向轮靠在导轨上防止摆动过大；运行机构设在起重机上部；适用于起重量和起升高度均较小的仓库。巷道式堆垛起重机3.按作业方式分类(1)单元型以整个货物单元出、入库；起重机载货台须备有叉取货物的装置；适用于整个货物单元出入库的作业，或者“货到人”的拣选作业；使用最广泛。(2)拣选型堆垛机上设司机室，由司机从货物单元中拣选一部分货物出库；载货台上可以不设叉取装置，直接由司机手工操作取货；适用于“人到货”的拣选作业；巷道式堆垛起重机巷道式堆垛起重机由起升机构、运行机构、货叉、伸缩机构、机架以及电气部分等组成巷道式堆垛起重机1起升机构。堆垛机的起升机构由电动机、制动器、减速机、卷简或链轮以及柔性件组成，常用的柔性件有钢丝绳和起重链等。卷扬机通过钢丝绳牵引载荷台作升降运动。起升机构的工作速度一般在15m/min-25m/min,最高可达4５m/min。不管先用多大的工作速度，都备有低速档，主要用于平稳停车和取存货物时的“微升降”作业。在堆垛机的起重、行走和伸叉(叉取货物)三种驱动中，起重的功率最大。巷道式堆垛起重机２．运行机构。在堆垛机的下横梁上装有运行驱动机构和在轨道地轨上运行的车轮。按运行机构所在的位置不同可以分为地面驱动式、上部驱动式和中间驱动式等几种。上部驱动式堆垛机又可分为支承式和悬挂式两种，前者支承在天轨上运行，堆垛机底部有两组水平导向轮。悬挂式堆垛机则悬挂在位于巷道上方的支承梁上运行。巷道式堆垛起重机３．载货台及取货机构。载货台是货物单元承接装置，通过钢丝绳或链条与起升机构联接。载货台可沿立柱导轨上下升降。取货装置安装在载货台上，有司机室的堆垛机，其司机室也一般装在载货台上，随载货台一起升降。取货装置一般是货叉伸缩机构。货叉由前叉、中间叉、固定叉以及导向滚轮等组成。货叉的传动方式主要有齿轮―齿条和齿轮―链条两种。货叉伸缩速度一般为15米/分以下巷道式堆垛起重机4．机架。机架由立柱和上、下横梁连接而成，是堆垛机的承载构件。机架有单立柱和双立柱两大类。5．电气设备。主要包括电力拖动、控制、检测和安全保护。在电力拖动方面，目前国内多用的是交流变频调速、交流变极调速和可控硅直流调速对堆垛机的控制一般采用可编程序控制器、单片机、单板机和计算机等。堆垛机必须具有自动认址、货位虚实等检测以及其他检测巷道式堆垛起重机控制方式手动控制方式半自动控制方式自动控制方式远距离集中控制方式巷道式堆垛起重机安全保护货叉与运行、起升机构的连锁入库时货物要虚实探测钢丝声松绳过载时弹簧变形过大载货台断绳保护声光信号自动输送设备自动输送设备可以输送多种物品，短暂存储或分拣的一种理想设备，可输送各种板材、袋装件、箱装件、部件总成和各种集装单元货物，是仓储自动化系统的重要组成部分。按照输送货物的类型分类单元物品输送设备散碎...
