20m预应力混凝土T梁课程设计桥梁工程VIP专享

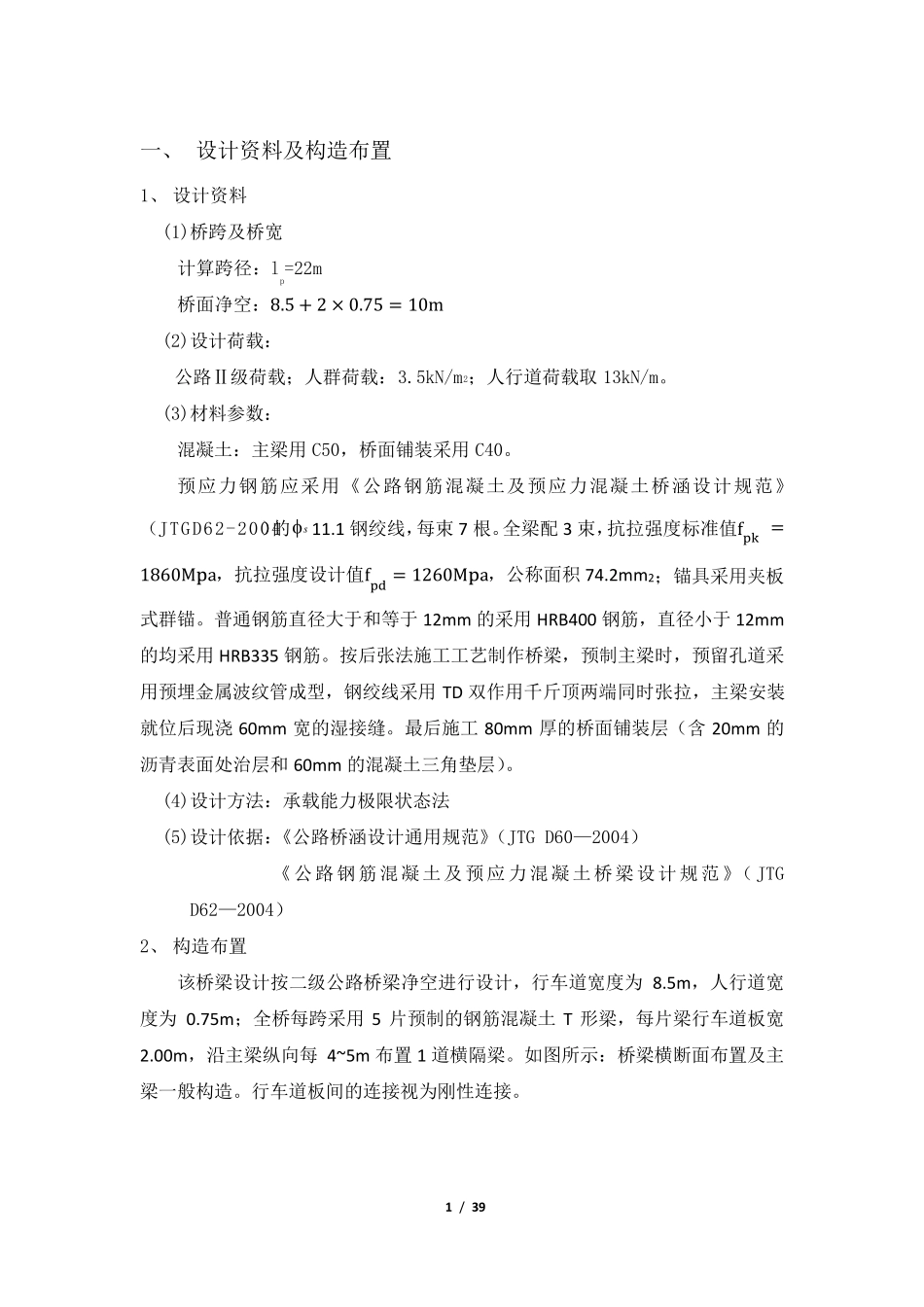

1 / 39 一 、 设 计 资 料 及 构 造 布 置 1、 设 计 资 料 (1)桥 跨 及 桥 宽 计 算 跨 径 ： lp=22m 桥 面 净 空 ： 8.5 + 2 × 0.75 = 10m (2)设 计 荷 载 ： 公 路 Ⅱ 级 荷 载 ； 人 群 荷 载 ： 3.5kN/m2； 人 行 道 荷 载 取 13kN/m。 (3)材 料 参 数 ： 混 凝 土 ： 主 梁 用 C50， 桥 面 铺 装 采 用 C40。 预 应 力 钢 筋 应 采 用 《 公 路 钢 筋 混 凝 土 及 预 应 力 混 凝 土 桥 涵 设 计 规 范 》（ JTGD62-2004）的s 11.1 钢 绞 线 ，每 束 7 根 。全 梁 配 3 束 ，抗 拉 强 度 标 准 值 fpk =1860Mpa， 抗 拉 强 度 设 计 值 fpd = 1260Mpa， 公 称 面 积 74.2mm2； 锚 具 采 用 夹 板式 群 锚 。 普 通 钢 筋 直 径 大 于 和 等 于 12mm 的 采 用 HRB400 钢 筋 ， 直 径 小 于 12mm的 均 采 用 HRB335 钢 筋 。 按 后 张 法 施 工 工 艺 制 作 桥 梁 ， 预 制 主 梁 时 ， 预 留 孔 道 采用 预 埋 金 属 波 纹 管 成 型 ， 钢 绞 线 采 用TD 双 作 用 千 斤 顶 两 端 同 时 张 拉 ， 主 梁 安 装就 位 后 现 浇 60mm 宽 的 湿 接 缝 。 最 后 施 工80mm 厚 的 桥 面 铺 装 层 （ 含20mm 的沥青表面 处治层 和 60mm 的 混 凝 土 三角垫层 ）。 (4)设 计 方法 ： 承载 能力 极限状态法 (5)设 计 依据：《 公 路 桥 涵 设 计 通 用 规 范 》（ JTG D60—2004） 《 公 路 钢 筋 混 凝 土 及 预 应 力 混 凝 土 桥 梁 设 计 规 范 》 （ JTG D62—2004） 2、 构 造 布 置 该桥 梁 设 计 按 二级 公 路 桥 梁 净 空 进行 设 计 ， 行 车道 宽 度 为 8.5m， 人 行 道 宽度 为 0.75m； 全 桥 每 跨 采 用5 片预 制 的 钢 筋 混 凝 土T 形梁 ， 每 片梁 行 车道 板 宽2.00m， 沿主 梁 纵向每 4~5m 布 置 1 道 横隔梁 。 如图所 示 ： 桥 梁 横断 面 布 置 及 主梁 一 般 构 造 。 行 车道 板 间 的 连 接 视 为刚 性 连 接 。 2 / 39 图1-1 整体大致布局图 单位（cm） 为...
