20蒸汽锅炉强度计算带公式可计算

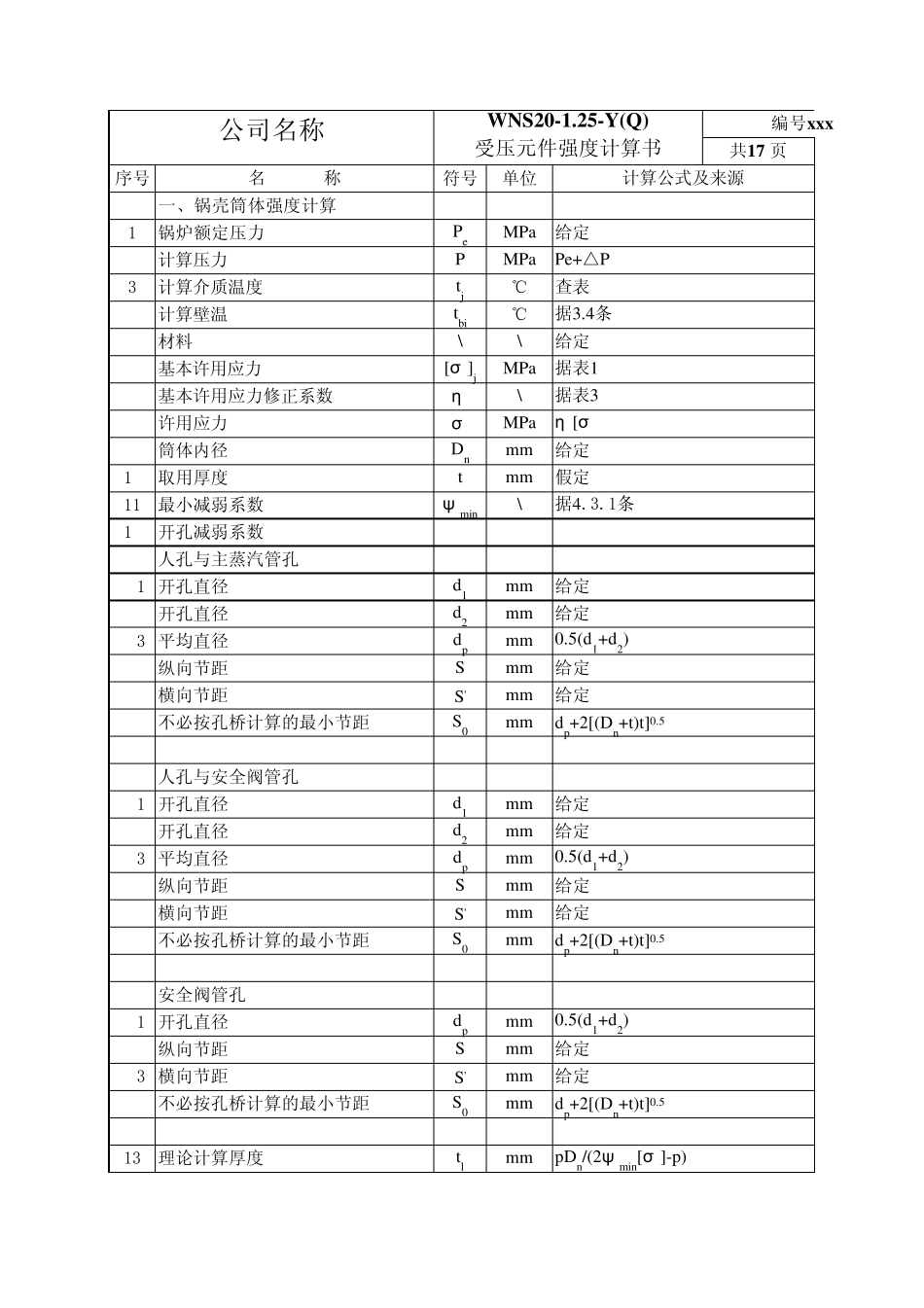

20蒸汽锅炉强度计算带公式可计算_第1页
1/26

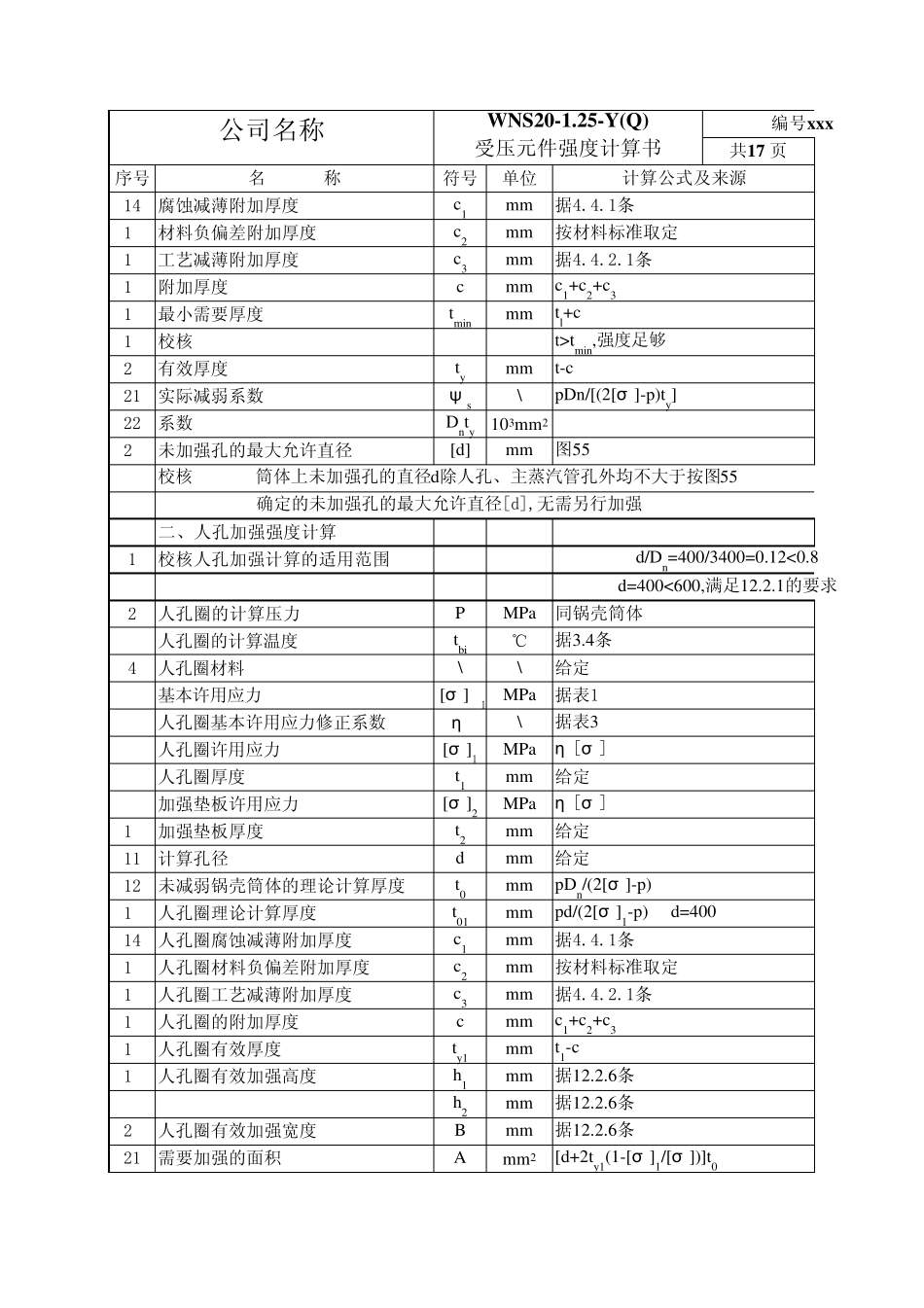

20蒸汽锅炉强度计算带公式可计算_第2页
2/26

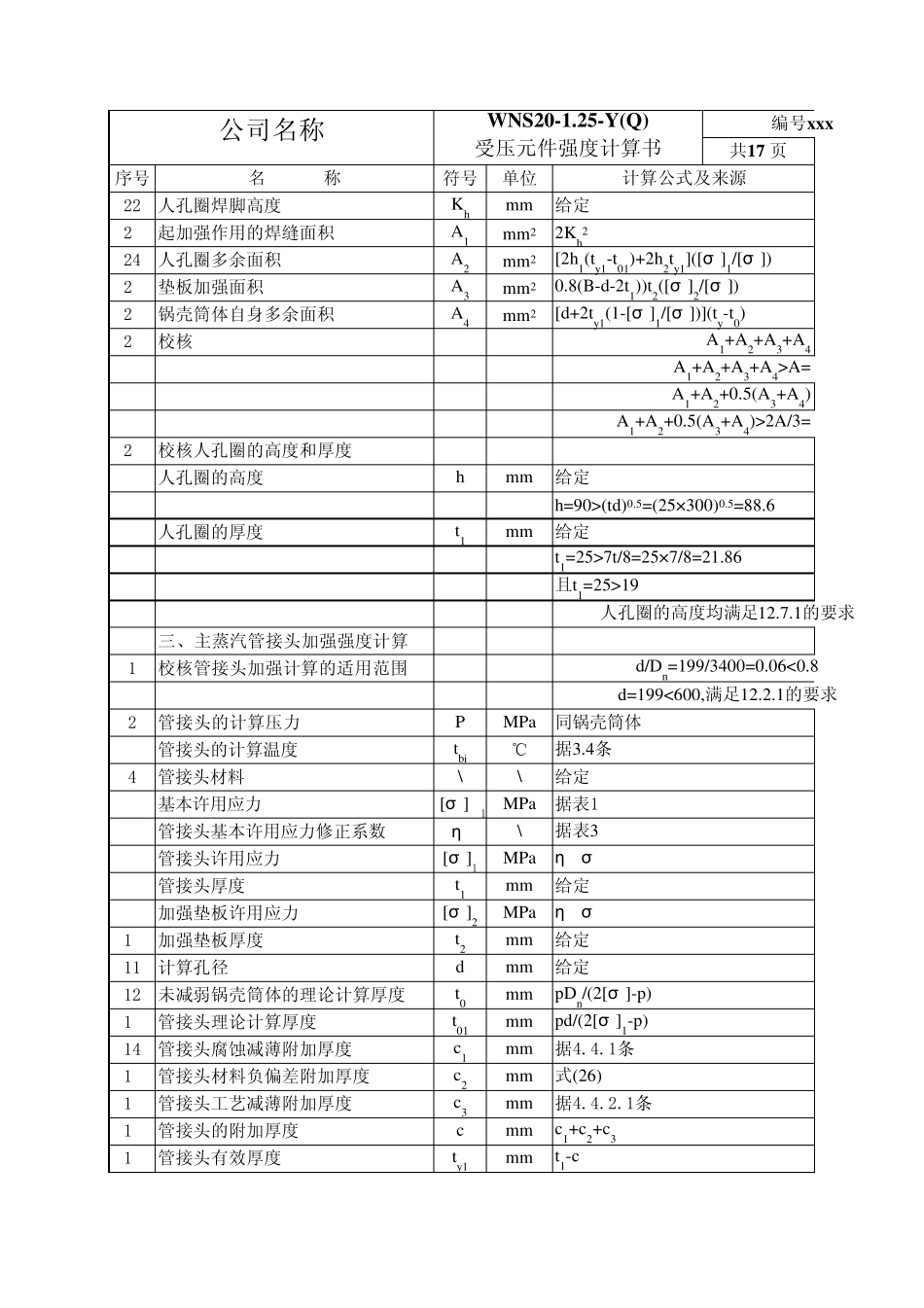

20蒸汽锅炉强度计算带公式可计算_第3页
3/26
共17 页序号名 称符号单位一、锅壳筒体强度计算1锅炉额定压力PeMPa2 计算压力PMPa3计算介质温度tj℃4 计算壁温tbi℃5 材料\\6 基本许用应力[σ ]jMPa7 基本许用应力修正系数η\8 许用应力[σ ]MPa9 筒体内径Dnmm10 取用厚度tmm11最小减弱系数ψ min\12 开孔减弱系数人孔与主蒸汽管孔(1)开孔直径d1mm(2)开孔直径d2mm(3)平均直径dpmm(4)纵向节距Smm(5)横向节距S'mm不必按孔桥计算的最小节距S0mm人孔与安全阀管孔(1)开孔直径d1mm(2)开孔直径d2mm(3)平均直径dpmm(4)纵向节距Smm(5)横向节距S'mm不必按孔桥计算的最小节距S0mm安全阀管孔(1)开孔直径dpmm(2)纵向节距Smm(3)横向节距S'mm不必按孔桥计算的最小节距S0mm13理论计算厚度tlmm0.5(d1+d2)给定给定dp+2[(Dn+t)t]0.5给定公司名称WNS20-1.25-Y(Q)编号xxx受压元件强度计算书给定dp+2[(Dn+t)t]0.5pDn/(2ψ min[σ ]-p)计算公式及来源给定Pe+△P查表据3.4条给定据表1给定给定据表3η [σ ]j给定假定据4.3.1条给定0.5(d1+d2)给定给定dp+2[(Dn+t)t]0.50.5(d1+d2)给定共17 页序号名 称符号单位公司名称WNS20-1.25-Y(Q)编号xxx受压元件强度计算书计算公式及来源14腐蚀减薄附加厚度c1mm15 材料负偏差附加厚度c2mm16 工艺减薄附加厚度c3mm17 附加厚度cmm18 最小需要厚度tminmm19 校核20 有效厚度tymm21实际减弱系数ψ s\22系数Dnty103mm223 未加强孔的最大允许直径[d]mm二、人孔加强强度计算1校核人孔加强计算的适用范围2人孔圈的计算压力PMPa3 人孔圈的计算温度tbi℃4人孔圈材料\\5 基本许用应力[σ ]j1MPa6 人孔圈基本许用应力修正系数η\7 人孔圈许用应力[σ ]1MPa8 人孔圈厚度t1mm9 加强垫板许用应力[σ ]2MPa10 加强垫板厚度t2mm11计算孔径dmm12未减弱锅壳筒体的理论计算厚度t0mm13 人孔圈理论计算厚度t01mm14人孔圈腐蚀减薄附加厚度c1mm15 人孔圈材料负偏差附加厚度c2mm16 人孔圈工艺减薄附加厚度c3mm17 人孔圈的附加厚度cmm18 人孔圈有效厚度ty 1mm19 人孔圈有效加强高度h1mmh2mm20 人孔圈有效加强宽度Bmm21需要加强的面积Amm2t>tmin,强度足够据4.4.1条按材料标准取定据4.4.2.1条c1+c2+c3tl+cη [σ ]j给定d/Dn=400/3400=0.12<0.8校核 筒体上未加强孔的直径d除人孔、主蒸汽管孔外均不大于按图55 确定的未加强孔的最大允许直径[d],无需另行加强t-cpDn/[(2[σ ]-p)ty]图55pDn/(2[σ ]-p)pd/(2[σ ]1-p) d=400据4.4.1条按材料标准取定d=400<600,满足...
