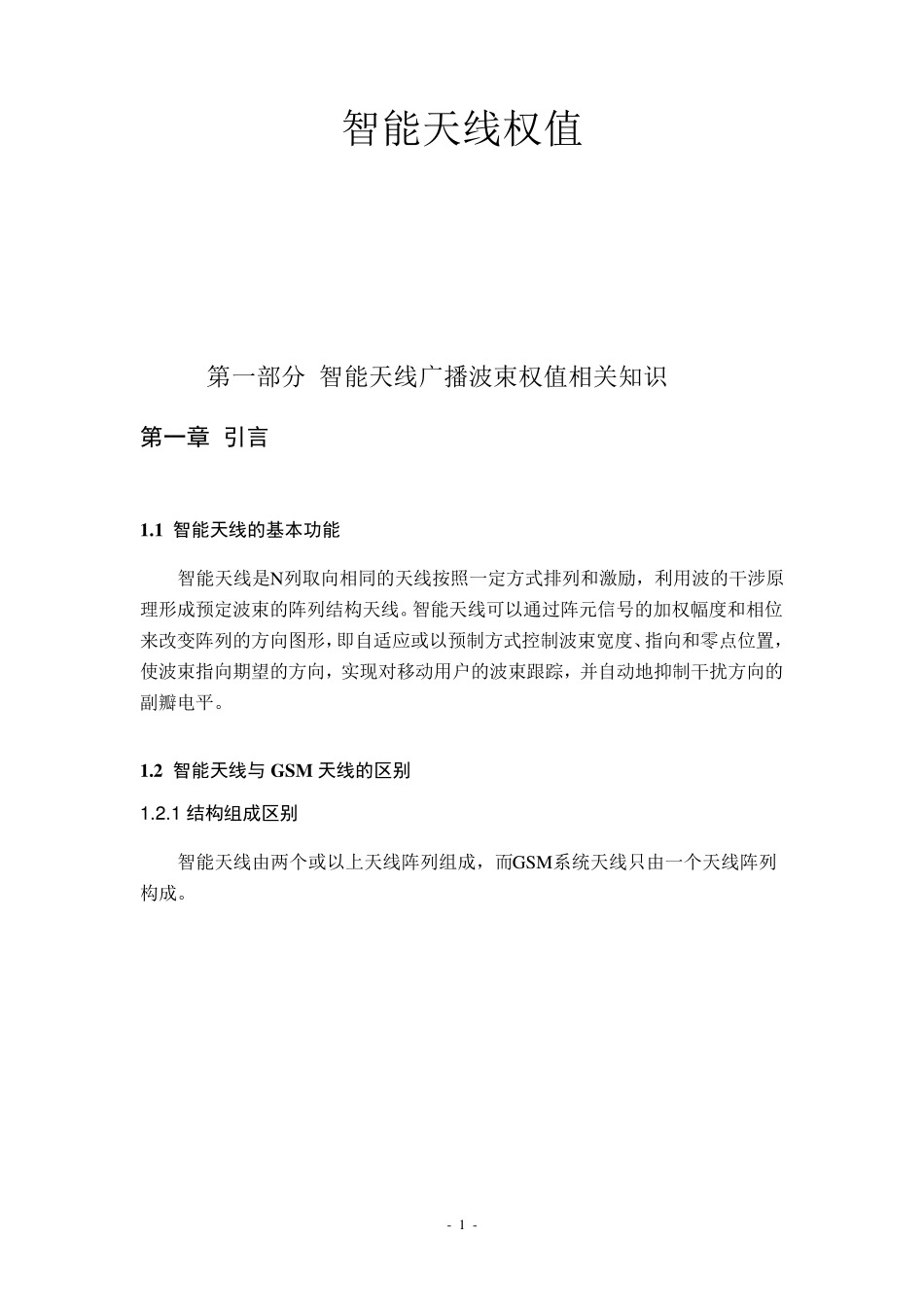

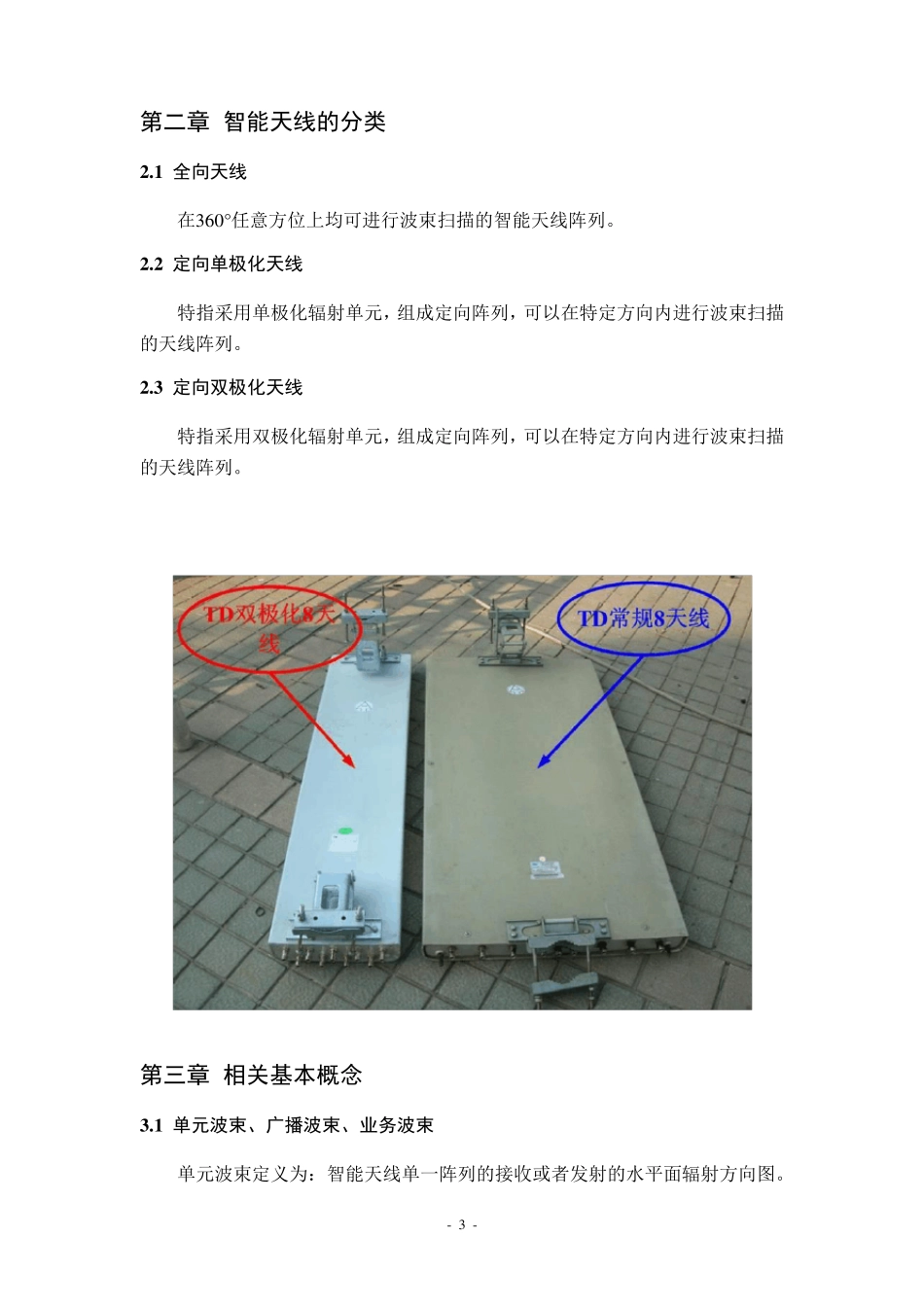

- 1 - 智能天线权值 第一部分 智能天线广播波束权值相关知识 第一章 引言 1.1 智能天线的基本功能 智能天线是N列取向相同的天线按照一定方式排列和激励，利用波的干涉原理形成预定波束的阵列结构天线。智能天线可以通过阵元信号的加权幅度和相位来改变阵列的方向图形，即自适应或以预制方式控制波束宽度、指向和零点位置，使波束指向期望的方向，实现对移动用户的波束跟踪，并自动地抑制干扰方向的副瓣电平。 1.2 智能天线与 GSM 天线的区别 1 .2 .1 结构组成区别 智能天线由两个或以上天线阵列组成，而GSM系统天线只由一个天线阵列构成。 - 2 - 8 列单极化智能天线 GSM 单极化天线 8 通道双极化智能天线 GSM 双极化天线 1 .2 .2 功能区别 智能天线可以通过改变对各天线阵列的激励（即权值）形成预定波束。而GSM天线只有一个阵列，其波束在设计时已确定，出厂后不可改变。 在进行小区覆盖宽度调整时，GSM天线只能更换，TD-SCDMA智能天线可以通过软件改变预定波束的宽度(特指广播波束)，灵活的调整覆盖范围。 - 3 - 第二章 智能天线的分类 2 .1 全向天线 在360°任意方位上均可进行波束扫描的智能天线阵列。 2 .2 定向单极化天线 特指采用单极化辐射单元，组成定向阵列，可以在特定方向内进行波束扫描的天线阵列。 2 .3 定向双极化天线 特指采用双极化辐射单元，组成定向阵列，可以在特定方向内进行波束扫描的天线阵列。 第三章 相关基本概念 3 .1 单元波束、广播波束、业务波束 单元波束定义为：智能天线单一阵列的接收或者发射的水平面辐射方向图。- 4 - 即，智能天线阵列中任意馈电端口在其它所有端口都接负载时发射或接收到的辐射方向图。 广播波束定义为：对智能天线阵列施加特定的幅度和相位激励所形成的全向覆盖或扇区覆盖的辐射方向图。 业务波束定义为：对智能天线阵列施加特定的幅度和相位激励所形成的在工作角域内具有任意波束指向扫描以及具有高增益窄波束的方向图。 3 .2 波束宽度 波束宽度指波束的主瓣中功率电平下降一半（3dB）的角度范围。如下图所示：横坐标是角度值，纵坐标-3dB处的虚线与波束图相交叉的两个点之间的角度约为65度。 3 .3 波束权值 a）什么是权值，什么是TD广播波束权值： 权值是天线各端口所施加的特定激励信号的量化表示方法，天线端口施加特定激励的目的是为了得到具有特定覆盖效果的方向图。权值可以表示为幅度/相位方式，幅度一般...
