220kVPT间隔二次回路作业手册(第五章)

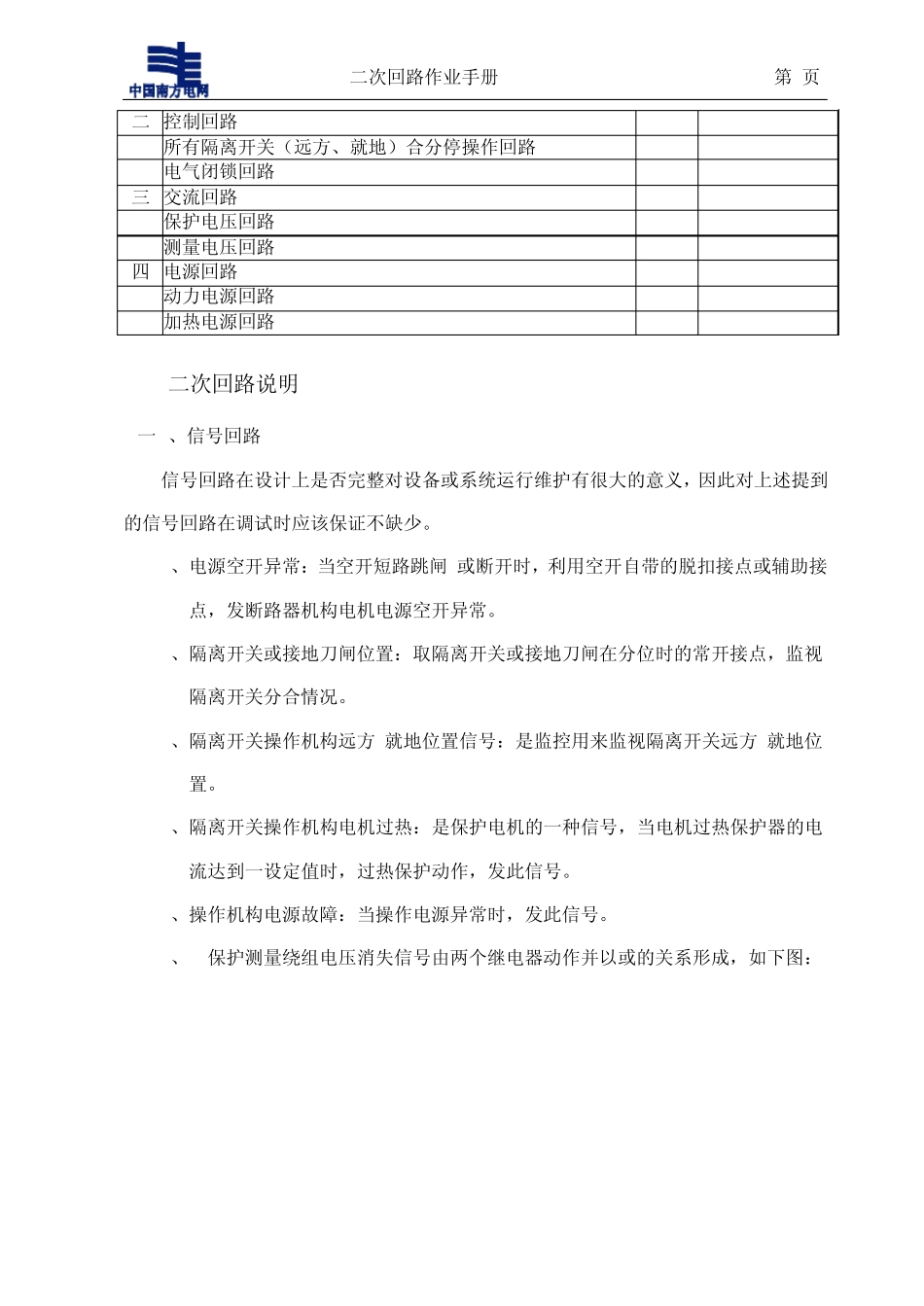

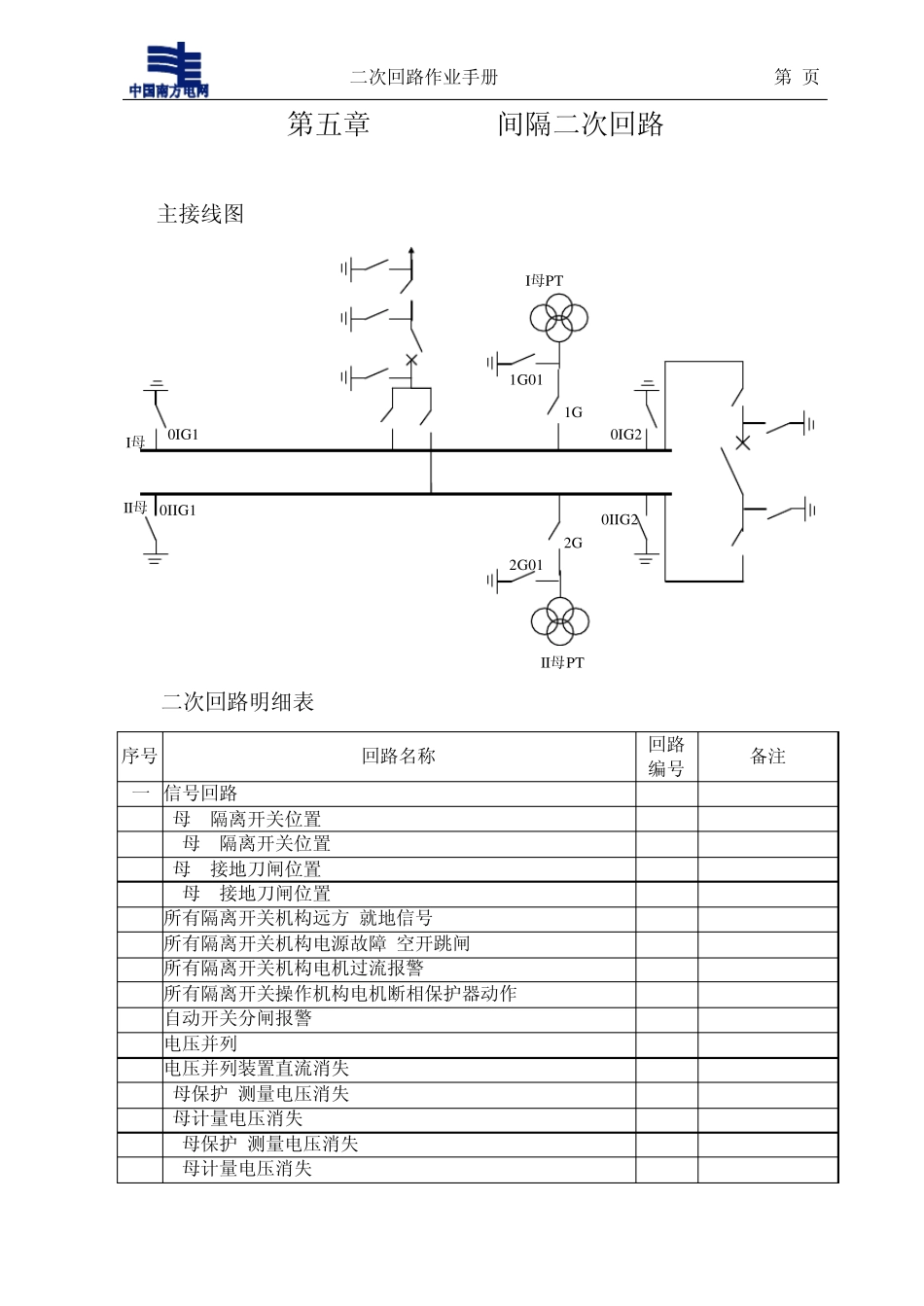

二次回路作业手册 第1页 目 录 I. 二次回路明细表..................................................................................................................................................... 2 II. 二次回路说明................................................................................................................................................ 3 二次回路作业手册 第2页 第五章 220kV PT间隔二次回路 主接线图 I. 二次回路明细表 序号 回路名称 回路 编号 备注 <一> 信号回路 1 I母PT隔离开关位置 2 II母PT隔离开关位置 3 I母PT接地刀闸位置 4 II母PT接地刀闸位置 5 所有隔离开关机构远方/就地信号 6 所有隔离开关机构电源故障/空开跳闸 7 所有隔离开关机构电机过流报警 8 所有隔离开关操作机构电机断相保护器动作 9 自动开关分闸报警 10 电压并列 11 电压并列装置直流消失 12 I母保护/测量电压消失 13 I母计量电压消失 14 II母保护/测量电压消失 15 II母计量电压消失 I母 II母 1G 2G 1G01 2G01 I母PT 0IG1 0IG2 0IIG1 0IIG2 II母PT 二次回路作业手册 第3页 <二> 控制回路 16 所有隔离开关（远方、就地）合分停操作回路 17 电气闭锁回路 <三> 交流回路 18 保护电压回路 19 测量电压回路 <四> 电源回路 20 动力电源回路 21 加热电源回路 II. 二次回路说明 <一> 、信号回路 信号回路在设计上是否完整对设备或系统运行维护有很大的意义，因此对上述提到的信号回路在调试时应该保证不缺少。 1、电源空开异常：当空开短路跳闸/或断开时，利用空开自带的脱扣接点或辅助接点，发断路器机构电机电源空开异常。 2、隔离开关或接地刀闸位置：取隔离开关或接地刀闸在分位时的常开接点，监视隔离开关分合情况。 3、隔离开关操作机构远方/就地位置信号：是监控用来监视隔离开关远方/就地位置。 4、隔离开关操作机构电机过热：是保护电机的一种信号，当电机过热保护器的电流达到一设定值时，过热保护动作，发此信号。 5、操作机构电源故障：当操作电源异常时，发此信号。 6、PT保护测量绕组电压消失信号由两个继电器动作并以或的关系形成，如下图： 二次回路作业手册 第4页 7 、 PT计量绕组电压消失信号原理同上图。 二、控制回路 1、隔离开关控制回路如图17所示： 图中，交流电源（A、N）是隔离开关交流控...
