220kv变电站110kv电隆线间隔扩建工程施工组织设计

220kv变电站110kv电隆线间隔扩建工程施工组织设计_第1页
1/14
220kv变电站110kv电隆线间隔扩建工程施工组织设计_第2页
2/14
220kv变电站110kv电隆线间隔扩建工程施工组织设计_第3页
3/14

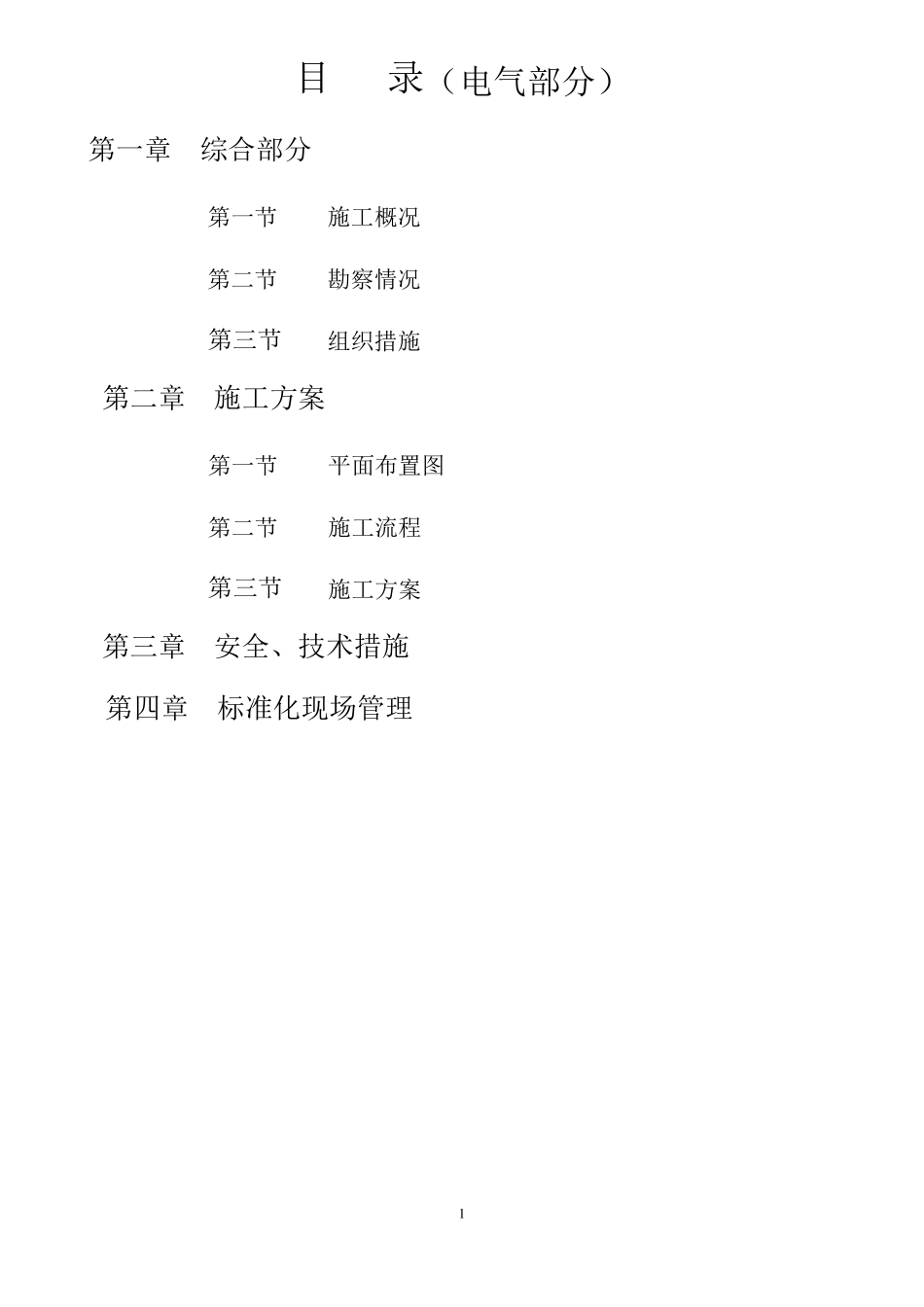

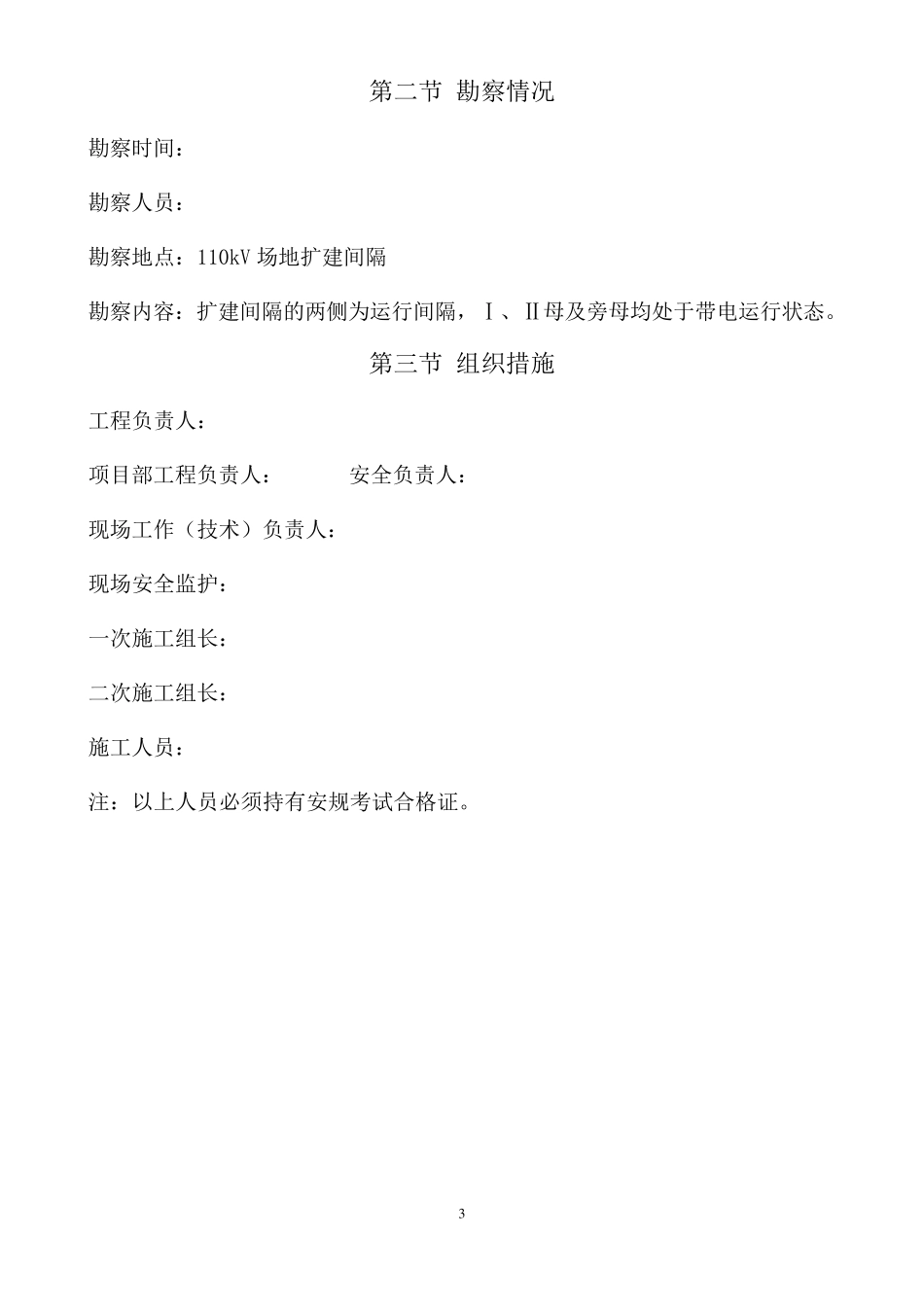

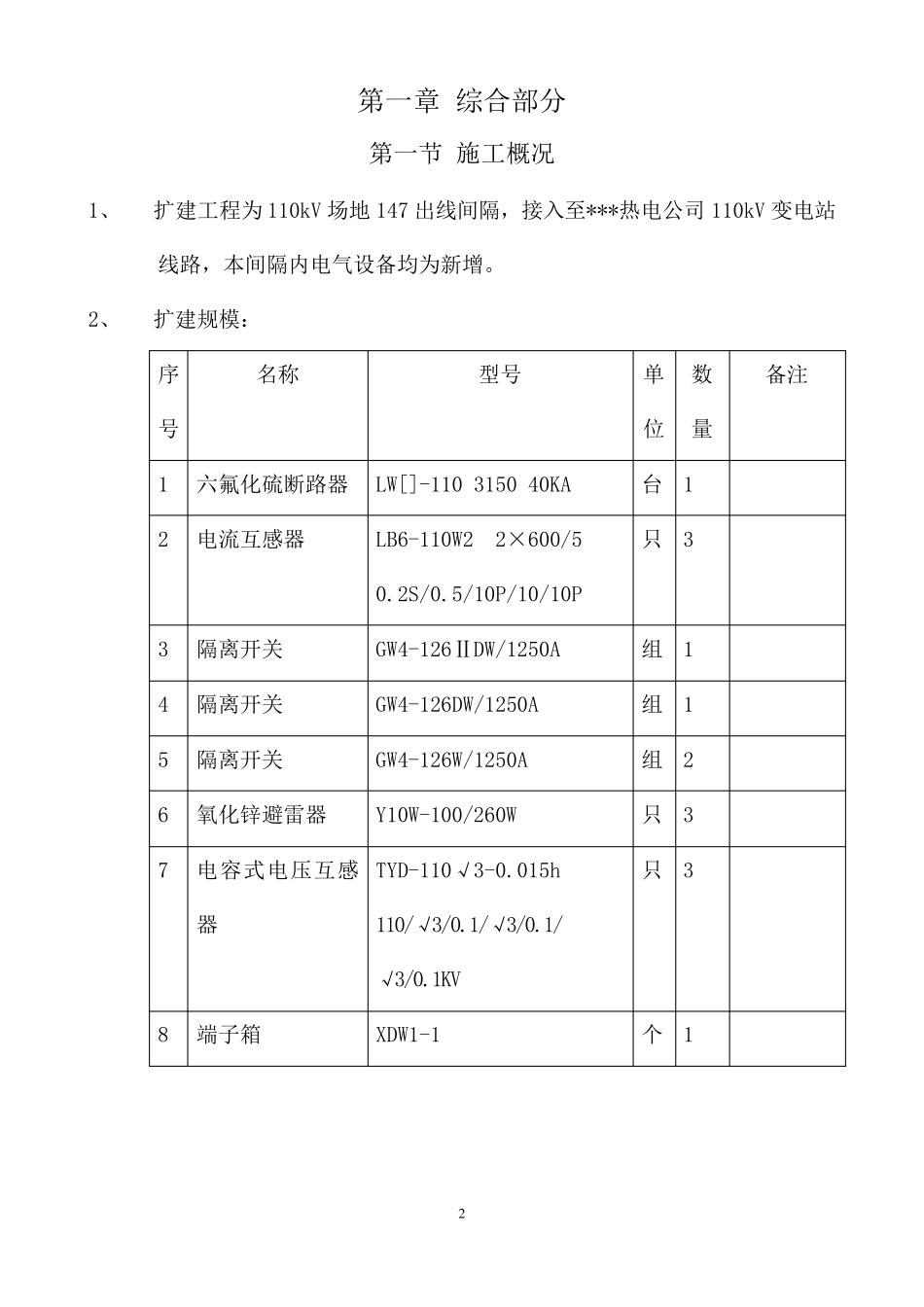

1 目 录(电气部分) 第一章 综合部分 第一节 施工概况 第二节 勘察情况 第三节 组织措施 第二章 施工方案 第一节 平面布置图 第二节 施工流程 第三节 施工方案 第三章 安全、技术措施 第四章 标准化现场管理 2 第一章 综合部分 第一节 施工概况 1、 扩建工程为110kV 场地147 出线间隔,接入至***热电公司110kV 变电站线路,本间隔内电气设备均为新增。 2、 扩建规模: 序 号 名称 型号 单位 数量 备注 1 六氟化硫断路器 LW[]-110 3150 40KA 台 1 2 电流互感器 LB6-110W2 2×600/5 0.2S/0.5/10P/10/10P 只 3 3 隔离开关 GW4-126ⅡDW/1250A 组 1 4 隔离开关 GW4-126DW/1250A 组 1 5 隔离开关 GW4-126W/1250A 组 2 6 氧化锌避雷器 Y10W-100/260W 只 3 7 电容式电压互感器 TYD-110√3-0.015h 110/√3/0.1/√3/0.1/ √3/0.1KV 只 3 8 端子箱 XDW1-1 个 1 3 第二节 勘察情况 勘察时间: 勘察人员: 勘察地点:110kV 场地扩建间隔 勘察内容:扩建间隔的两侧为运行间隔,Ⅰ、Ⅱ母及旁母均处于带电运行状态。 第三节 组织措施 工程负责人: 项目部工程负责人: 安全负责人: 现场工作(技术)负责人: 现场安全监护: 一次施工组长: 二次施工组长: 施工人员: 注:以上人员必须持有安规考试合格证。 4 第二章 施工方案 第一节 平面布置图 四、技术措施 1、 开工前由工作负责人对施工人员进行更换工作全过程的技术交底。 2、 拆除网门前按拆除前顺序编号,以方便恢复工作。 安装电抗器前首先确定其参数和外型尺寸是否与原设备及设五、施 注:1、红线为本期扩建间隔; 2、蓝线为本期工程临时搭设。 现场布置暂定 1 号 主 变限 流电 抗 5 第二节 施工流程 注:1、二次安装调试、油漆工作随以上流程逐步进行。 2、验收、投运及交接工作随以上流程逐步进行。 第三节 施工方案 不需停电的安装 停电前的准备工作 旁母停电 Ⅱ母停电 Ⅰ母停电 竣工退场 勘察现场 施工方案编制 施工方案审批 设备进场 设备试验 机具材料计划 机具材料进场 电缆埋管 基础槽钢焊接 人员组织及技术培训交底 6 一、出线(全扩建)间隔接线示意图 二、不停电情况的工作(预计为6 天): ① 设备试验 ②出线间隔: a、安装调整1#、2#刀闸 b、安装调整断路器、CT c、安装调整3#、5#刀闸 d、安装设备与设备之间的软导...
