220kV断路器培训课件

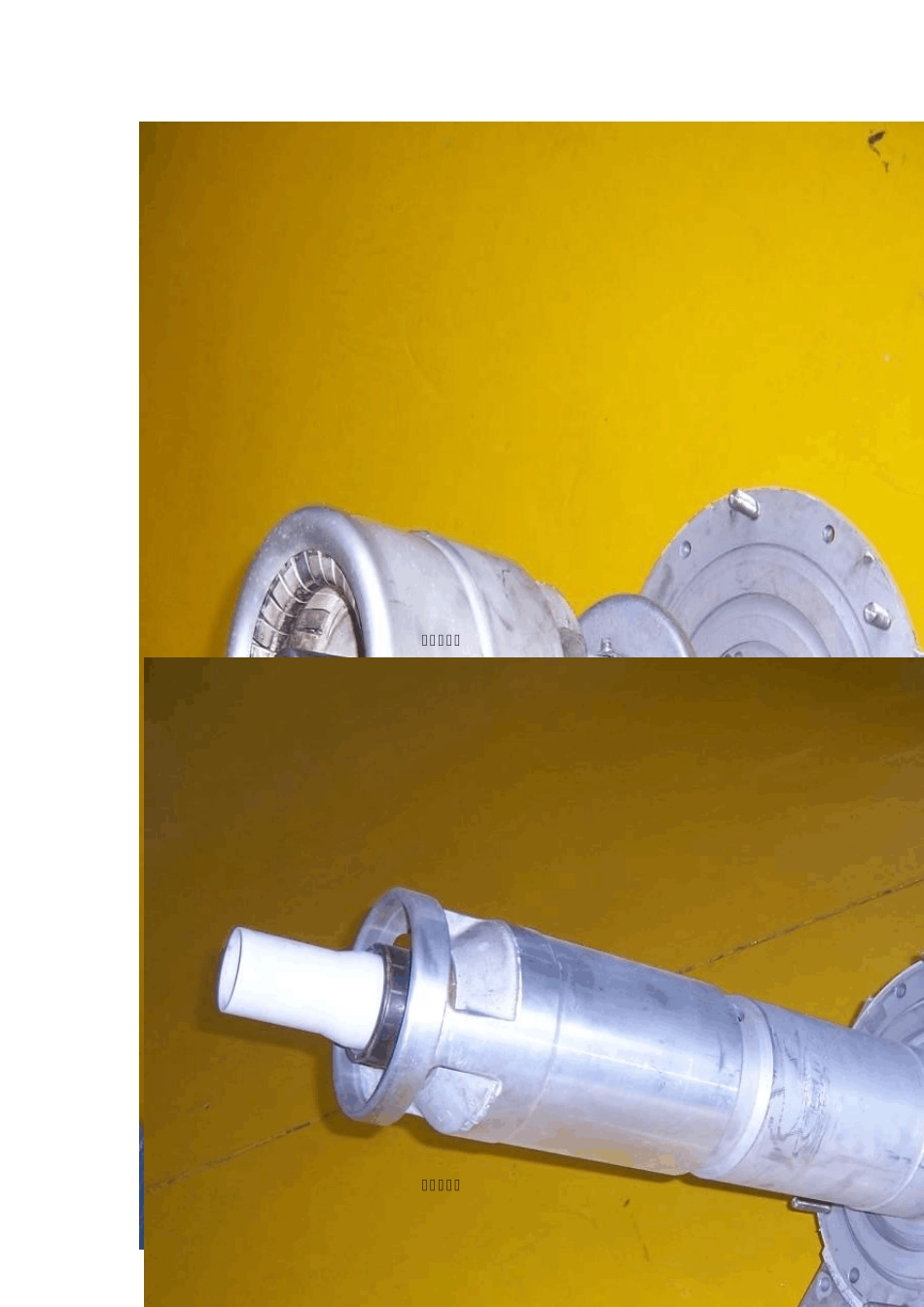

LW10B-252 型 SF6 断路器介绍 响应管理处领导安排，为提高管理处内部员工开关现场维护水平，及专业检修运行素质，针对开关做出如下介绍。本课件主要讲述了断路器内部结构、原理，操作液压机构，开关检修项目、检修周期、检修中安全注意事项、试验方法及常规事故处理方法。 本文选取目前运行设备中的江陵站、龙泉站220kV作为范例，其中部分资料摘自2008年 4月 21日至4月 25日运行公司组织各管理处部分员工在天津平高电气设备检修公司进行开关专业知识培训所撰写的《天津平高检修厂断路器培训总结》。 LW10B-252 型 SF6 断路器为瓷柱式结构，每台断路器由三个独立的单极组成，其结构主要有灭弧室、支柱、液压机构及密度继电器等零部件组成。各组成部分的结构与工作原理如下： 1.断路器本体的结构及原理 1.1 灭弧室结构及工作过程 断路器的核心部分就是灭弧室。灭弧室可分为压气式和自能式两种。自能式灭弧原理是指利用电弧的阻塞效应和热膨胀提高气室压力来吹弧；压气式是指在分闸过程中利用压缩气室气体吹弧的方法进行灭弧，其中LW10B 开关采用压气式灭弧原理。 1.1.1 灭弧室的主要部件 灭弧室主要由三部分组成：a.动触头装配、b.静触头装配、c.鼓形瓷套装配 静触头装配 动触头装配 1.1.2 灭弧室动作原理（压气式灭弧） 合闸过程：断路器合闸时，工作缸活塞杆向上运动，通过拉杆、绝缘拉杆带动灭弧室拉杆向上移动，使接头、动触头、压气缸、动弧触头、喷管同时向上移动，运动到一定位置时，静弧触头首先插入动弧触头中，即弧触头首先合闸，紧接着动触头的前端即主触头插入主触指中，直到完成合闸动作，在压气缸快速向上移动的同时阀片打开，使灭弧室内SF6 气体迅速进入压气缸内。 分闸过程中的气流方向 分闸过程：分闸时与合闸动作相反，工作缸活塞杆向下运动，通过绝缘拉杆、拉杆带动动触头系统迅速向下移动，首先主触指和动触头脱离接触，然后弧触头分离。在动触头向下运动过程中，阀片关闭，压气缸内腔的SF6 气体被压缩后适时向电弧区域喷吹，使电弧冷却和去游离而熄灭，并使断口间的介质强度迅速恢复，以达到开断额定电流及各种故障电流的目的。 1.2 支柱的结构及作用 支柱主要由两节支柱磁套、绝缘拉杆、隔环、导向盘、导向套、支柱下法兰、密封座、拉杆及充气接头组成。支柱装配不仅是断路器对地绝缘的支撑件，同时也起着支撑灭弧室的作用，上、下两节支柱磁套的尺寸相同但机械强度不同，下节磁套破坏弯距560...
