2215掘进工作面瓦斯抽采设计

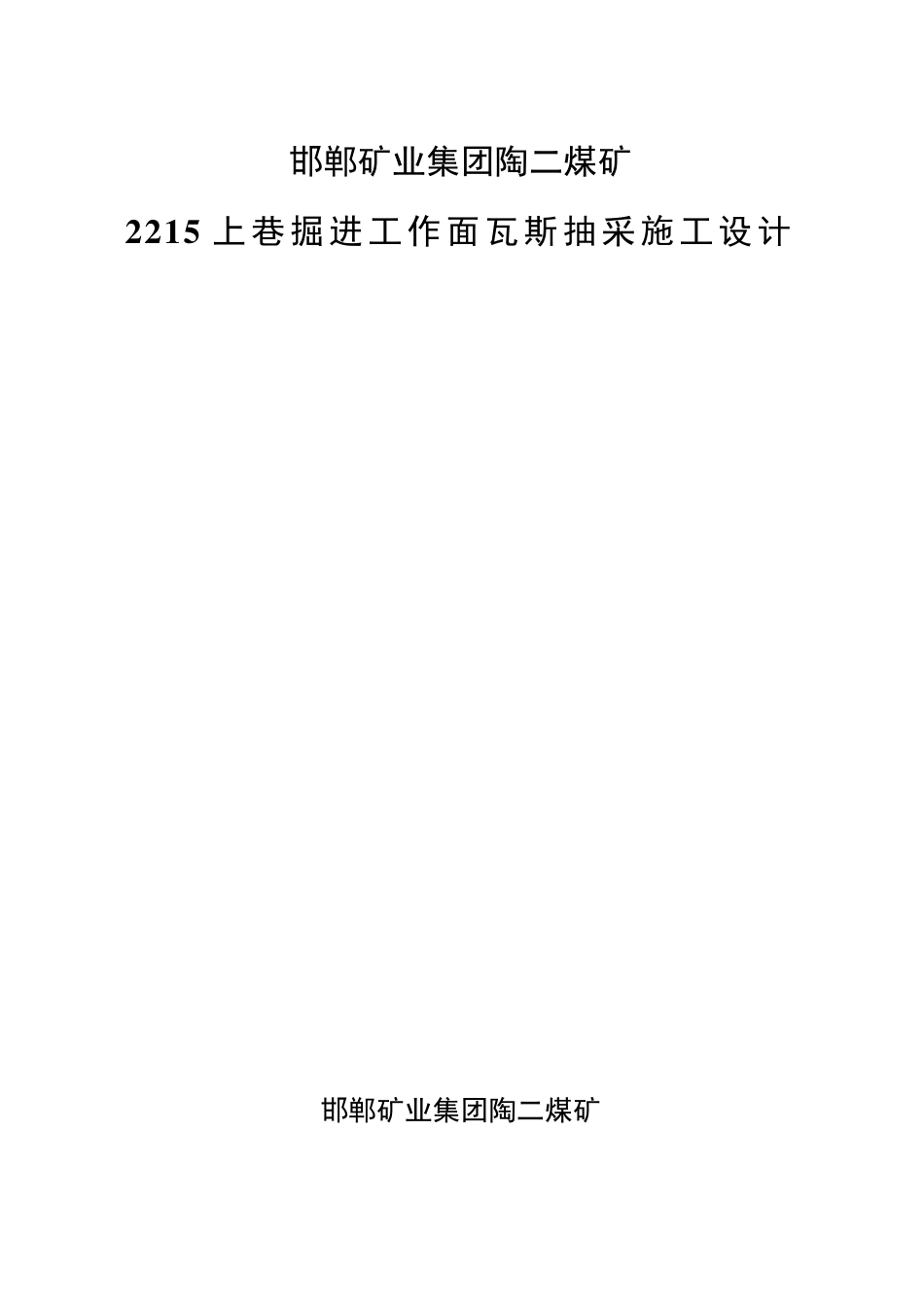

邯郸矿业集团陶二煤矿 2 2 1 5 上巷掘进工作面瓦斯抽采施工设计 邯郸矿业集团陶二煤矿 邯郸矿业集团陶二煤矿 2215上巷掘进工作面瓦斯抽采施工设计签名表 项目 单位 姓名 时间 编制 瓦斯治理科 防突区 通风区 技术科 地测科 安监科 调度室 地测副总 通风副总 总工程师 2 2 1 5 上巷掘进工作面瓦斯抽采施工设计 一、编制目的 为了贯彻《煤矿瓦斯抽采达标暂行规定》相关内容，结合矿井实际情况，编制了2215 上巷掘进工作面瓦斯抽采施工设计。 二、编写依据 1、《煤矿安全规程》 2、《防治煤与瓦斯突出规定》 3、《邯郸矿业集团有限公司陶二煤矿瓦斯地质研究规律》报告 4、《煤矿瓦斯抽采达标暂行规定》 5、《煤矿瓦斯抽采基本指标》（ AQ1026-2006） 6、《煤矿瓦斯抽放规范》（ AQ1027-2006） 7、 邯矿办字[2011]231 号文， 《冀中能源邯郸矿业集团有限公司关于陶二煤矿区域突出危险性预测及划分结果的批复》 8、 邯矿办字[2008]113 号文， 《邯郸矿业集团有限公司关于陶二煤矿突出敏感指标和临界值及瓦斯抽放排放半径的批复》 9、其他相关规定及标准 三、工作面概况 1、煤层情况 2215 上巷掘进工作面（以下简称2215 上巷）沿2#煤层掘进。本面2#煤层一般厚度为3.5m，为复杂结构煤层，煤层倾向E10° N,倾角15-25°。在煤层中下部普遍有一层粉砂岩夹矸厚0.15-0.30 米，煤层主要由亮煤和镜煤组成，其次为暗煤和丝炭，高发热量，低硫，低磷。 2、瓦斯情况 2215 上巷位于突出危险区内，平均瓦斯含量为10m³／ t。煤层自燃倾 向为Ⅲ类，为不易自燃煤层，煤尘不具爆炸性。 3、地质构造 工作面为一向东倾斜的单斜构造，工作面构造以断层为主， 在掘进过程中可能会揭露小落差的断层，影响掘进较小，落差一般不大于3.0m；无岩浆岩侵入。 4、邻近巷道 本面位于-711 首采区上部南翼，西距2211 工作面采空区120 米， 南部与东部均为未开发区，北邻2214 上车场。 四、瓦斯抽采钻孔设计 2215 上巷掘进工作面瓦斯涌出主要为2#煤层瓦斯。 1、钻孔设计及工程量 采用顺层预抽煤巷条带煤层瓦斯方式，每循环钻孔共20 个，其中17个防突措施孔，3 个区域效果检验孔；控制范围迎头向前70 米，巷道两帮18 米， 每循环总进尺1180 米。 钻孔参数见附表1， 钻孔布置图见附图1、 2。 五、瓦斯抽采钻孔施工 1、施工设备 （ 1）钻机：ZDY4000S 型矿用全液压坑道钻机 （ 2）钻杆：Φ73m...
