240灯控台_说明书_编程方法_可打印

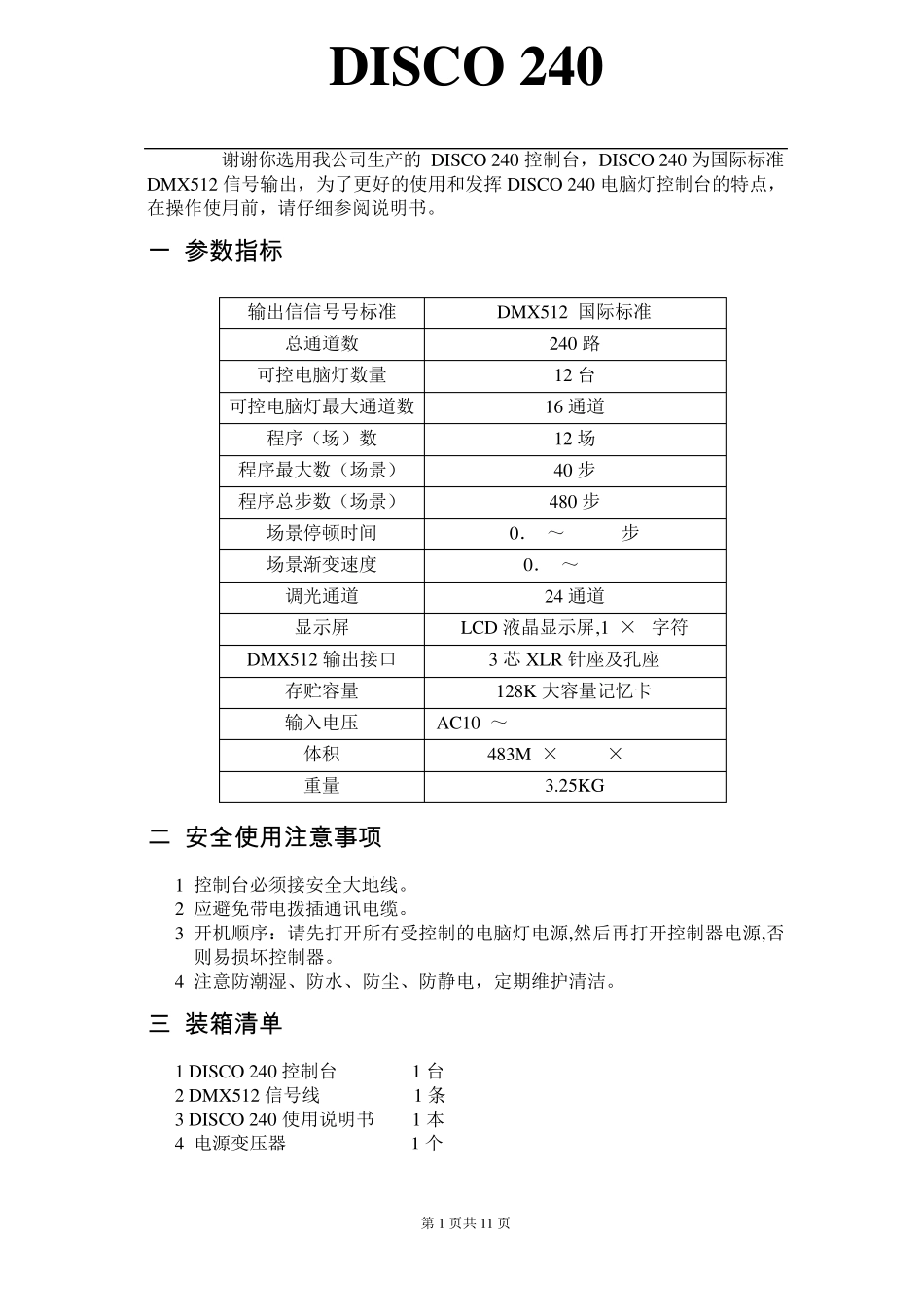

240灯控台_说明书_编程方法_可打印_第1页
1/11

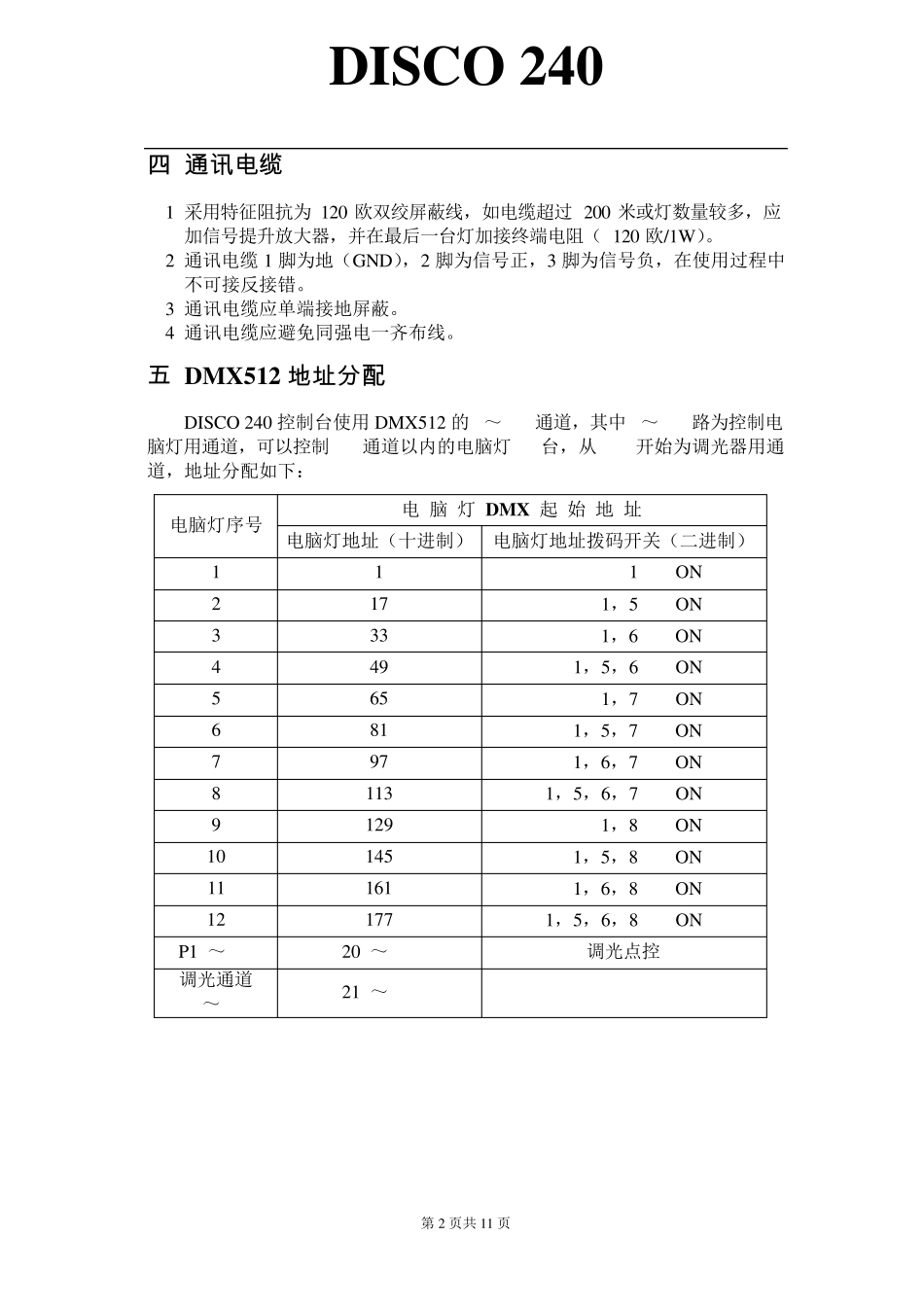

240灯控台_说明书_编程方法_可打印_第2页
2/11

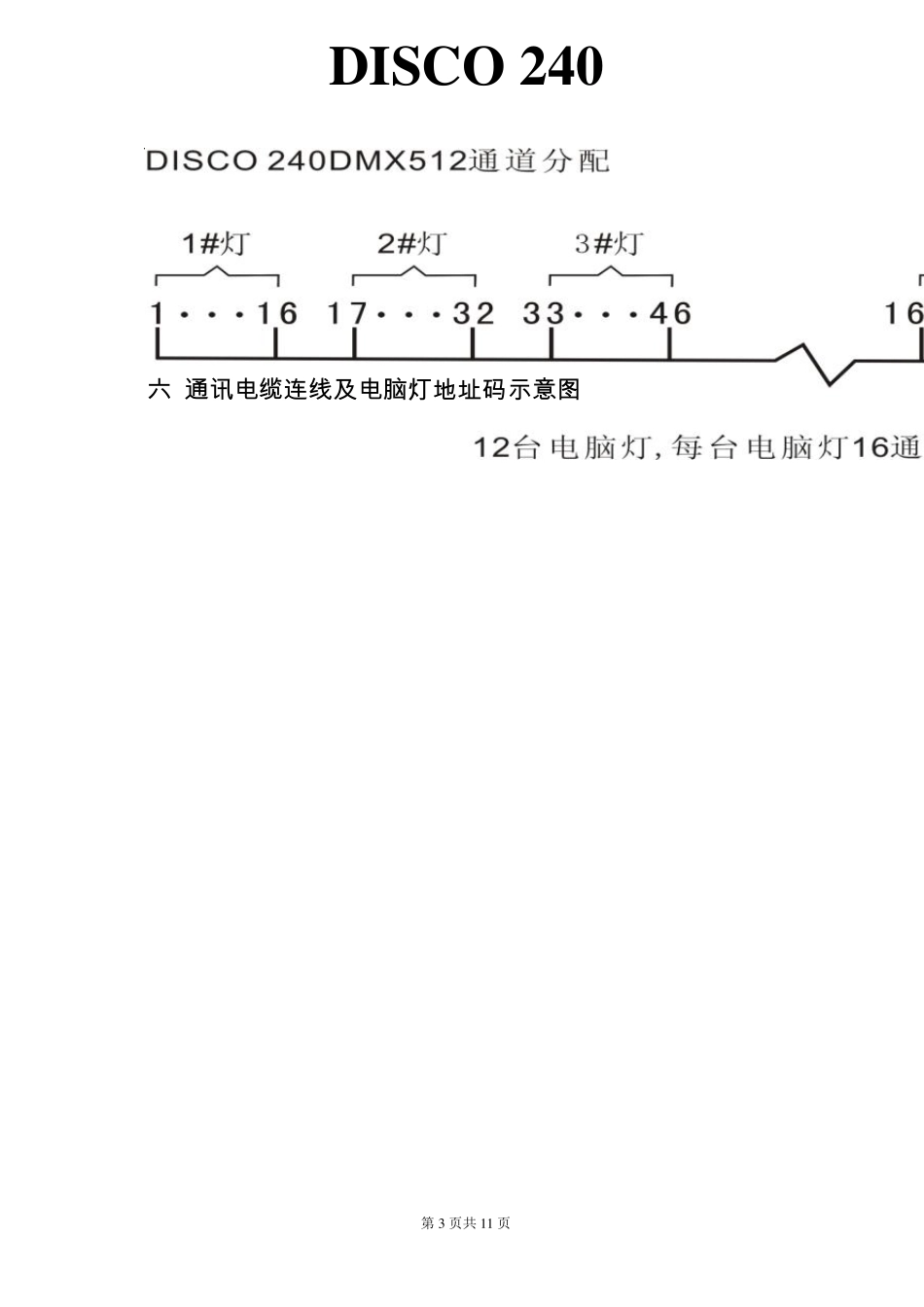

240灯控台_说明书_编程方法_可打印_第3页
3/11
DISCO 240 第1 页共11 页 谢谢你选用我公司生产的DISCO 240 控制台,DISCO 240 为国际标准DMX 512 信号输出,为了更好的使用和发挥DISCO 240 电脑灯控制台的特点,在操作使用前,请仔细参阅说明书。 一 参数指标 输出信信号号标准 DMX 512 国际标准 总通道数 240 路 可控电脑灯数量 12 台 可控电脑灯最大通道数 16 通道 程序(场)数 12 场 程序最大数(场景) 40 步 程序总步数(场景) 480 步 场景停顿时间 0.1~25.5S/步 场景渐变速度 0.1~25.5S 调光通道 24 通道 显示屏 LCD 液晶显示屏,16×2字符 DMX 512 输出接口 3 芯 X LR 针座及孔座 存贮容量 128K 大容量记忆卡 输入电压 AC100~240V 50/60HZ-5V/2000MA 体积 483MM×178MM×80MM 重量 3.25KG 二 安全使用注意事项 1 控制台必须接安全大地线。 2 应避免带电拨插通讯电缆。 3 开机顺序:请先打开所有受控制的电脑灯电源,然后再打开控制器电源,否则易损坏控制器。 4 注意防潮湿、防水、防尘、防静电,定期维护清洁。 三 装箱清单 1 DISCO 240 控制台 1 台 2 DMX 512 信号线 1 条 3 DISCO 240 使用说明书 1 本 4 电源变压器 1 个 DISCO 240 第2 页共11 页 四 通 讯 电 缆 1 采用特征阻抗为120 欧双绞屏蔽线,如电缆超过200 米或灯数量较多,应加信号提升放大器,并在最后一台灯加接终端电阻(120 欧/1W)。 2 通讯电缆1 脚为地(GND),2 脚为信号正,3 脚为信号负,在使用过程中不可接反接错。 3 通讯电缆应单端接地屏蔽。 4 通讯电缆应避免同强电一齐布线。 五 DMX 512 地址分配 DISCO 240 控制台使用DMX512 的 1~240通道,其中 1~192路为控制电脑灯用通道,可以控制 16通道以内的电脑灯12台,从 193开始为调光器用通道,地址分配如下: 电脑灯序号 电 脑 灯 DMX 起 始 地 址 电脑灯地址(十进制) 电脑灯地址拨码开关(二进制) 1 1 1 ON 2 17 1,5 ON 3 33 1,6 ON 4 49 1,5,6 ON 5 65 1,7 ON 6 81 1,5,7 ON 7 97 1,6,7 ON 8 113 1,5,6,7 ON 9 129 1,8 ON 10 145 1,5,8 ON 11 161 1,6,8 ON 12 177 1,5,6,8 ON P13~P24 206~217 调光点控 调光通道 1~24 218~241 DISCO 240 第3 页共1 1 页 六 通讯电缆连线及电脑灯地址码示意图 DISCO 2...
