24C64中文资料

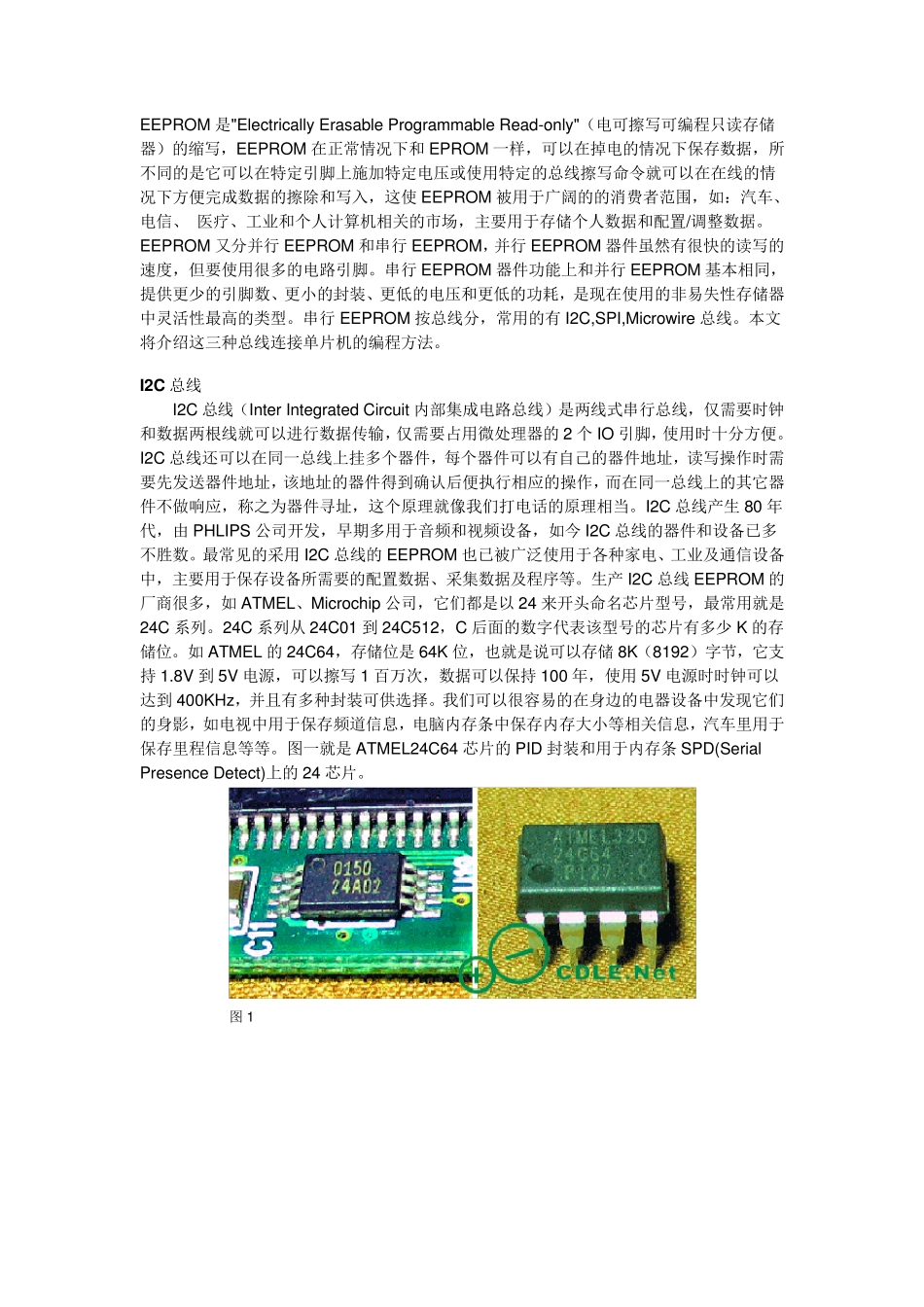

24C64中文资料_第1页
1/8

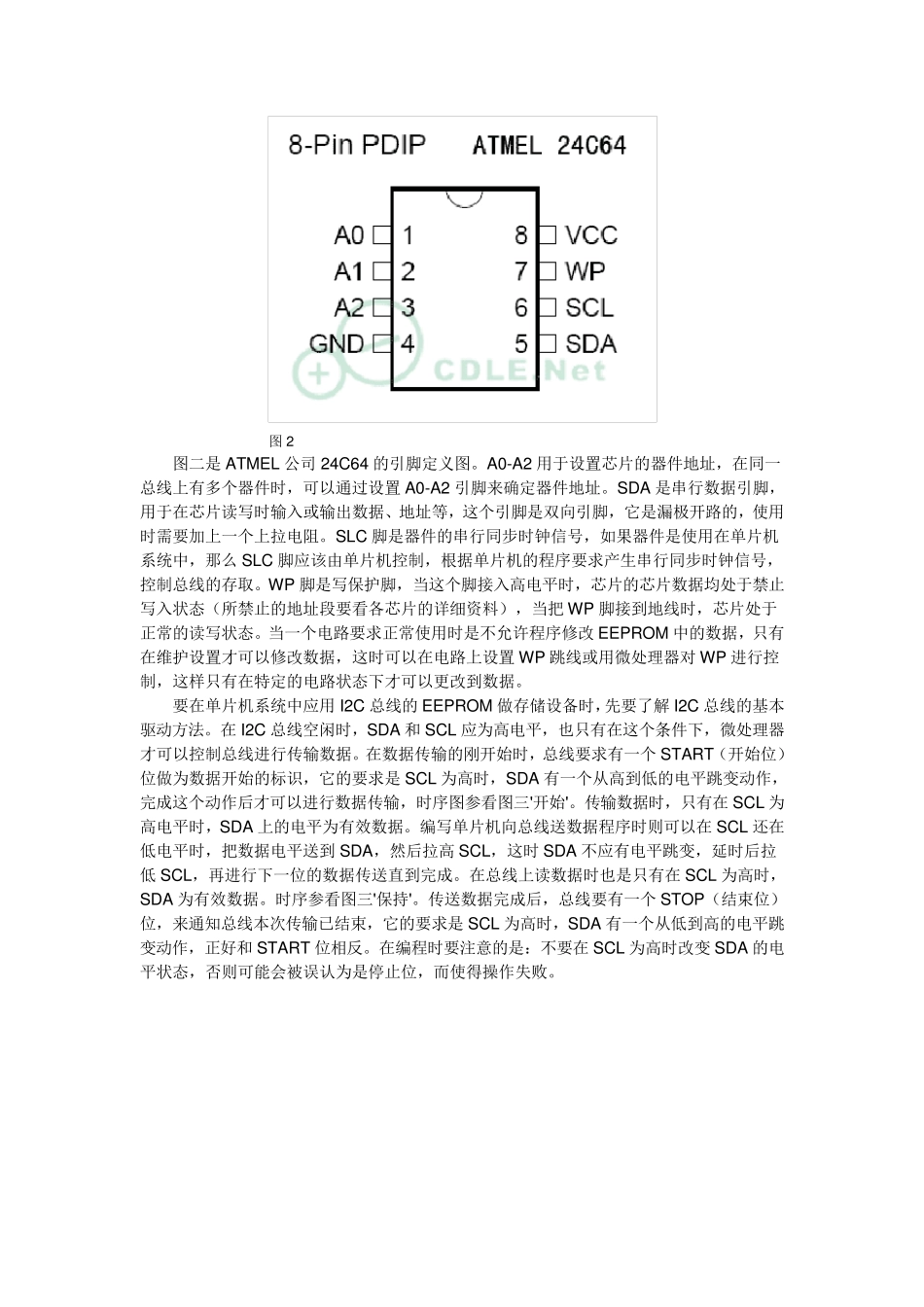

24C64中文资料_第2页
2/8
24C64中文资料_第3页
3/8
EEPROM 是"Electrically Erasable Programmable Read-only"(电可擦写可编程只读存储器)的缩写,EEPROM 在正常情况下和EPROM 一样,可以在掉电的情况下保存数据,所不同的是它可以在特定引脚上施加特定电压或使用特定的总线擦写命令就可以在在线的情况下方便完成数据的擦除和写入,这使EEPROM 被用于广阔的的消费者范围,如:汽车、电信、 医疗、工业和个人计算机相关的市场,主要用于存储个人数据和配置/调整数据。EEPROM 又分并行 EEPROM 和串行 EEPROM,并行 EEPROM 器件虽然有很快的读写的速度,但要使用很多的电路引脚。串行 EEPROM 器件功能上和并行 EEPROM 基本相同,提供更少的引脚数、更小的封装、更低的电压和更低的功耗,是现在使用的非易失性存储器中灵活性最高的类型。串行 EEPROM 按总线分,常用的有 I2C,SPI,Microwire 总线。本文将介绍这三种总线连接单片机的编程方法。 I2C 总线 I2C 总线(Inter Integrated Circuit 内部集成电路总线)是两线式串行总线,仅需要时钟和数据两根线就可以进行数据传输,仅需要占用微 处 理 器的2 个 IO 引脚,使用时十 分方便。I2C 总线还 可以在同一总线上挂 多个器件,每 个器件可以有自 己 的器件地 址 ,读写操 作 时需要先 发 送 器件地 址 ,该 地 址 的器件得 到 确 认 后 便执 行相应 的操 作 ,而 在同一总线上的其 它器件不做 响 应 ,称 之 为 器件寻 址 ,这个原 理 就像 我 们 打 电话 的原 理 相当 。I2C 总线产 生 80 年代 ,由 PHLIPS 公 司 开 发 ,早 期 多用于音 频 和视 频 设 备 ,如今 I2C 总线的器件和设 备 已 多不胜 数。最常见 的采 用I2C 总线的EEPROM 也 已 被广泛 使用于各 种家 电、工业及 通 信设 备中,主要用于保存设 备 所需要的配置数据、采 集数据及 程序 等 。生 产 I2C 总线EEPROM 的厂 商 很多,如ATMEL、Microchip 公 司 ,它们 都 是以24 来 开 头 命名 芯 片型号 ,最常用就是24C 系 列 。24C 系 列 从 24C01 到 24C512,C 后 面 的数字 代 表 该 型号 的芯 片有多少 K 的存储位 。如ATMEL 的24C64,存储位 是64K 位 ,也 就是说 可以存储8K(8192)字 节 ,它支持 1.8V 到 5V 电源 ,可以擦写1 百 万 次 ,数据可以保持 100 年 ,使用5V 电源 时时钟...
