24m梯形钢屋架设计计算书

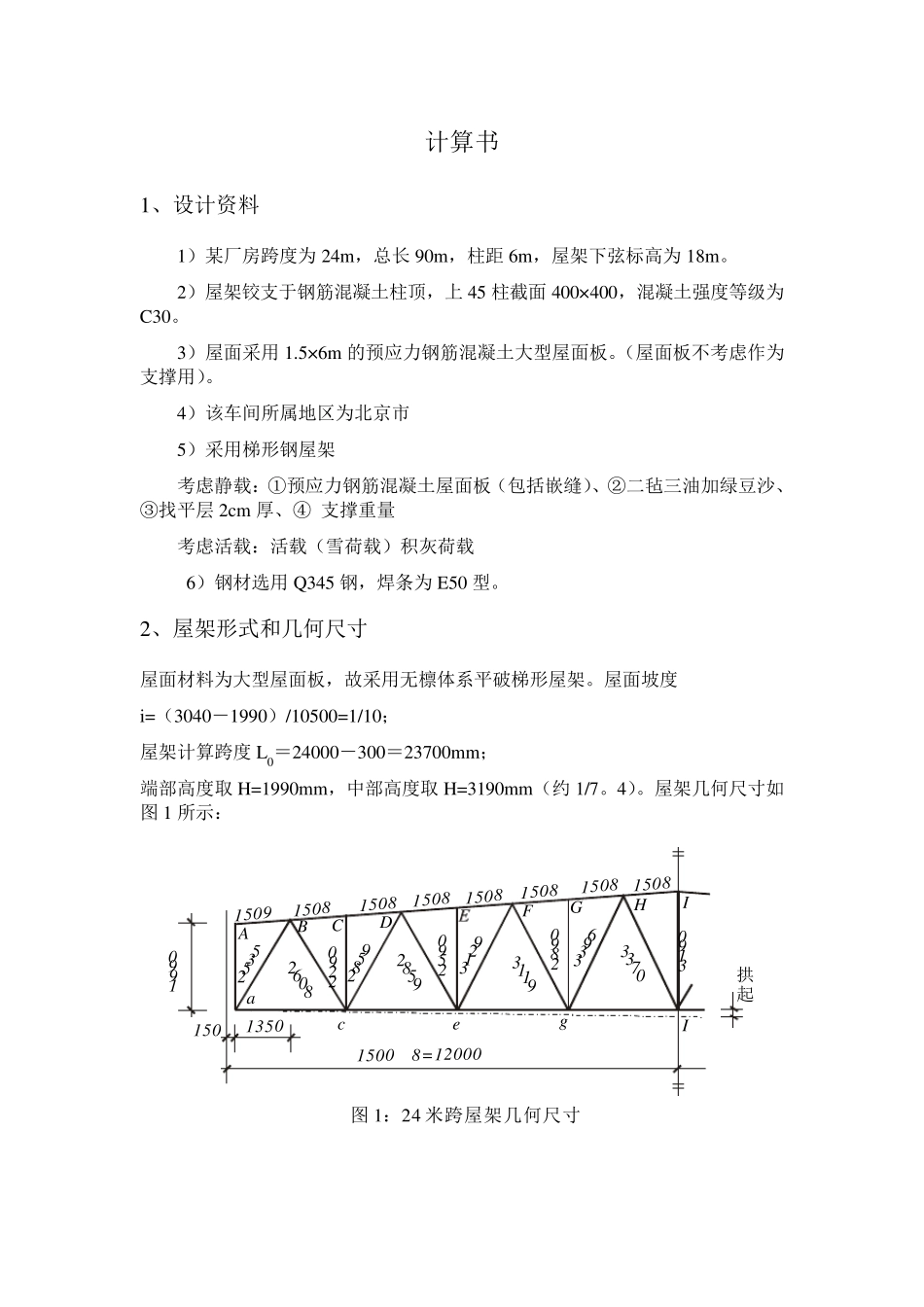

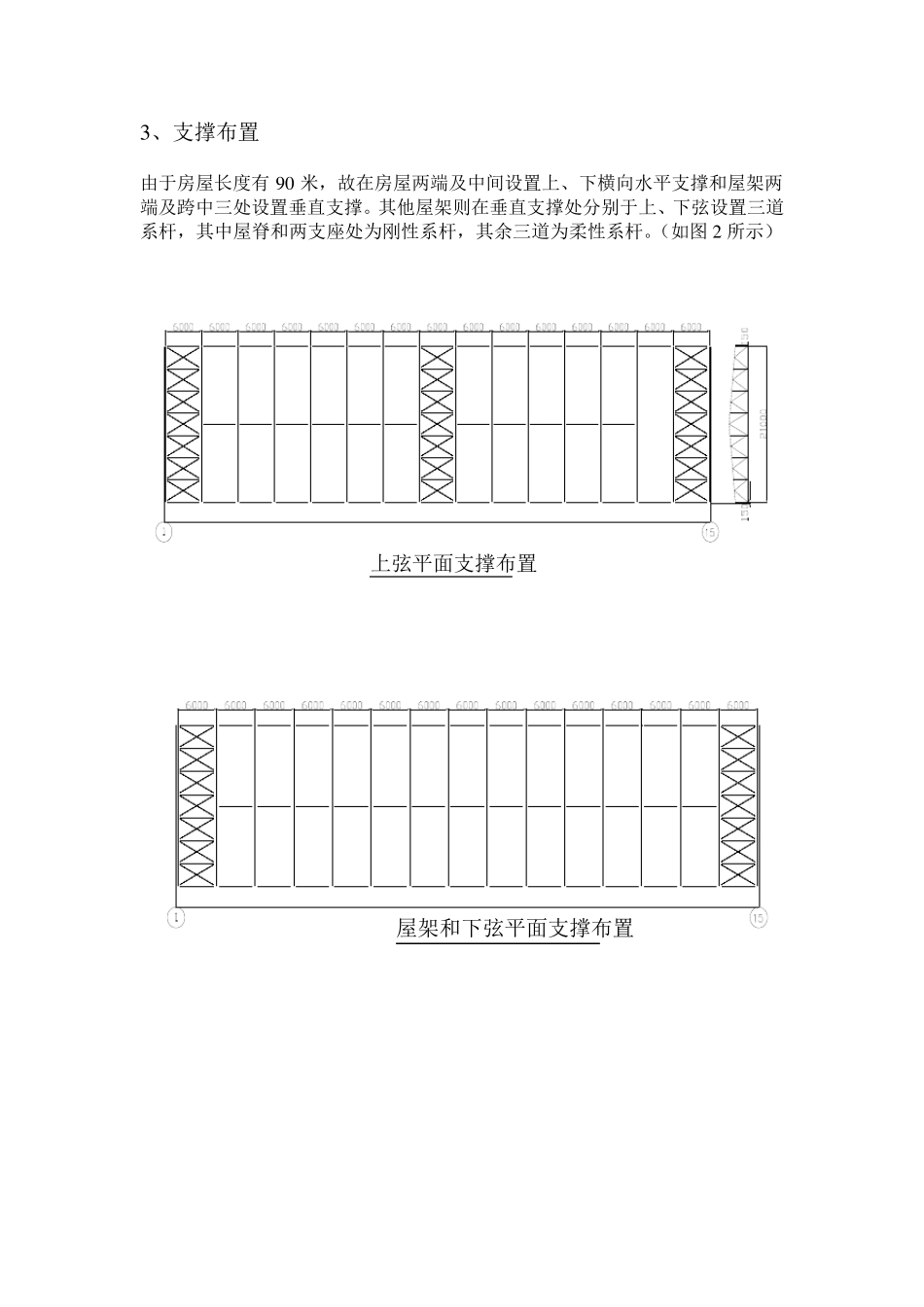

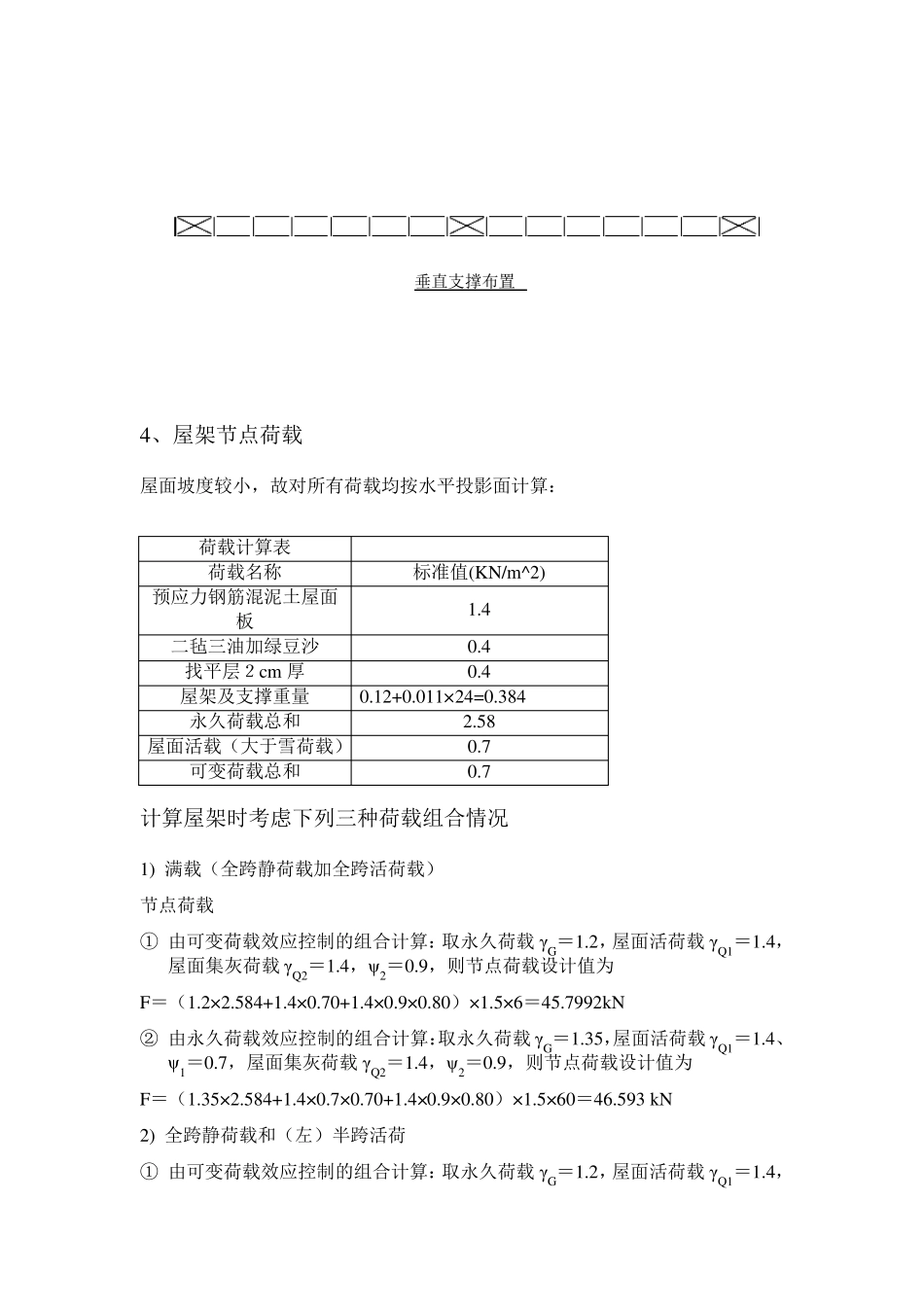

计算书 1、设计资料 1）某厂房跨度为24m，总长90m，柱距6m，屋架下弦标高为18m。 2）屋架铰支于钢筋混凝土柱顶，上45 柱截面400×400，混凝土强度等级为C30。 3）屋面采用1.5×6m 的预应力钢筋混凝土大型屋面板。（屋面板不考虑作为支撑用）。 4）该车间所属地区为北京市 5）采用梯形钢屋架 考虑静载：①预应力钢筋混凝土屋面板（包括嵌缝）、②二毡三油加绿豆沙、③找平层 2cm 厚、④ 支撑重量 考虑活载：活载（雪荷载）积灰荷载 6）钢材选用Q345 钢，焊条为E50 型。 2、屋架形式和几何尺寸 屋面材料为大型屋面板，故采用无檩体系平破梯形屋架。屋面坡度 i=（3040－1990）/10500=1/10； 屋架计算跨度L0＝24000－300＝23700mm； 端部高度取 H=1990mm，中部高度取 H=3190mm（约 1/7。4）。屋架几何尺寸如图 1 所示： 1990135022902590289031902608285931193370253528593129339615091508150AacegIBCDFGHI15008=12000×150815081508150815081508起拱50 图 1：24 米跨屋架几何尺寸 3 、支撑布置 由于房屋长度有 9 0 米，故在房屋两端及中间设置上、下横向水平支撑和屋架两端及跨中三处设置垂直支撑。其他屋架则在垂直支撑处分别于上、下弦设置三道系杆，其中屋脊和两支座处为刚性系杆，其余三道为柔性系杆。（如图 2 所示） 上弦平面支撑布置 屋架和下弦平面支撑布置垂直支撑布置 4、屋架节点荷载 屋面坡度较小，故对所有荷载均按水平投影面计算： 荷载计算表 荷载名称 标准值(KN/m^2) 预应力钢筋混泥土屋面板 1.4 二毡三油加绿豆沙 0.4 找平层２cm 厚 0.4 屋架及支撑重量 0.12+0.011×24=0.384 永久荷载总和 2.58 屋面活载（大于雪荷载） 0.7 可变荷载总和 0.7 计算屋架时考虑下列三种荷载组合情况 1) 满载（全跨静荷载加全跨活荷载） 节点荷载 ① 由可变荷载效应控制的组合计算：取永久荷载γG＝1.2，屋面活荷载γQ1＝1.4，屋面集灰荷载γQ2＝1.4，ψ 2＝0.9，则节点荷载设计值为 F＝（1.2×2.584+1.4×0.70+1.4×0.9×0.80）×1.5×6＝45.7992kN ② 由永久荷载效应控制的组合计算：取永久荷载γG＝1.35，屋面活荷载γQ1＝1.4、 ψ 1＝0.7，屋面集灰荷载γQ2＝1.4，ψ 2＝0.9，则节点荷载设计值为 F＝（1.35×2.584+1.4×0.7×0.70+1.4×0.9×0.80）×1.5×60＝46.593 kN 2) 全跨静荷载和（左）半跨活荷 ① 由可变荷载效应控制的组合计算：取永久荷载γG＝1.2，屋面...
