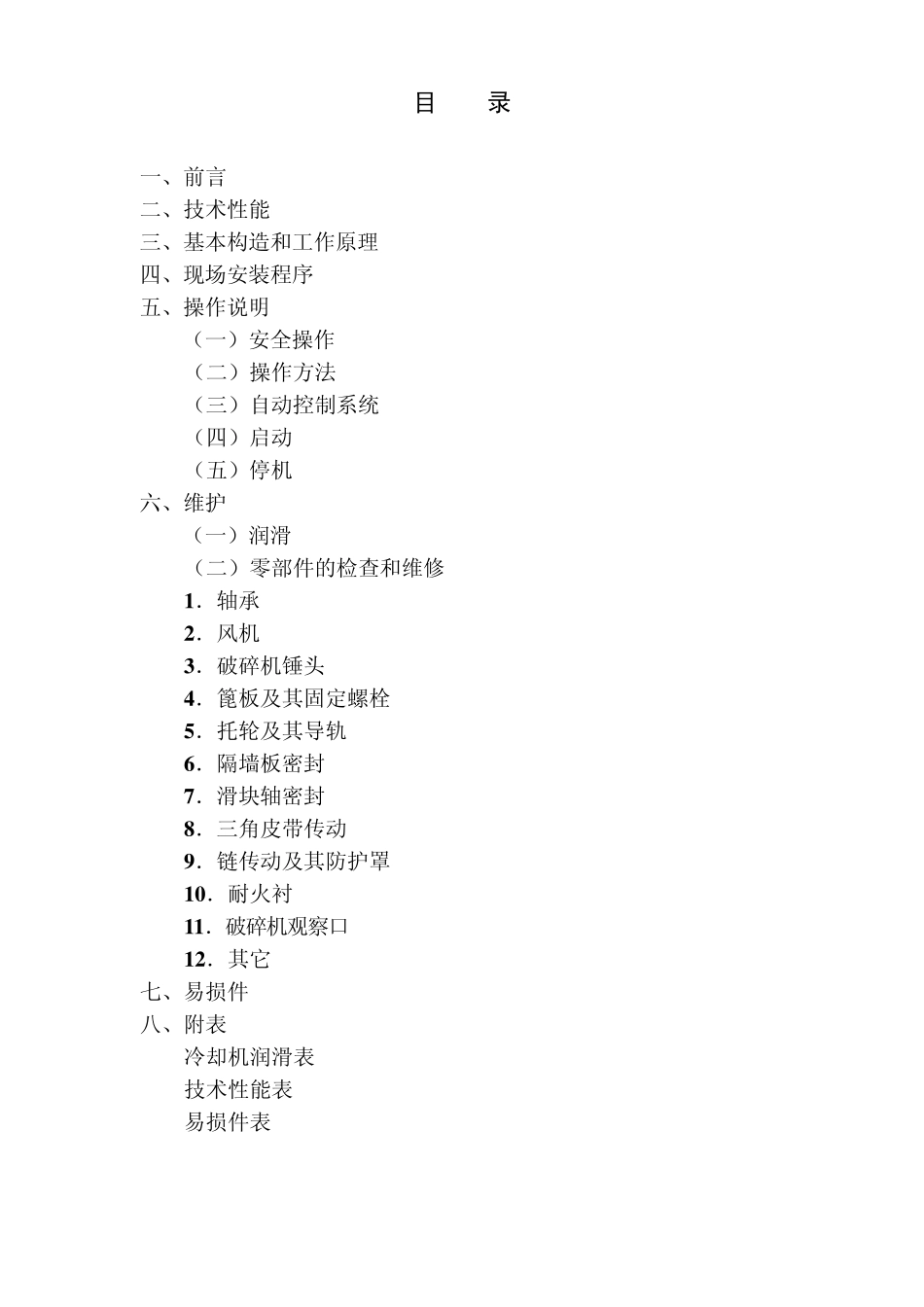

天津水泥工业设计研究院 R4058-SM TC-1164 篦式冷却机 说 明 书 编 制：宫 绚 校 对：黄云苓 审 核：林修文 审 定：林修文 水泥机械设计研究所 二○○一年九月 目 录 一、前言 二、技术性能 三、基本构造和工作原理 四、现场安装程序 五、操作说明 （一）安全操作 （二）操作方法 （三）自动控制系统 （四）启动 （五）停机 六、维护 （一）润滑 （二）零部件的检查和维修 1 ．轴承 2 ．风机 3 ．破碎机锤头 4 ．篦板及其固定螺栓 5 ．托轮及其导轨 6 ．隔墙板密封 7 ．滑块轴密封 8 ．三角皮带传动 9 ．链传动及其防护罩 1 0 ．耐火衬 1 1 ．破碎机观察口 1 2 ．其它 七、易损件 八、附表 冷却机润滑表 技术性能表 易损件表 ― 1 ― TC-1164 篦式冷却机说明书 一、前言 本说明书主要介绍 TC-1164 往复推动篦式冷却机的安装、操作和维修。 本机是天津水泥工业设计研究院 90 年代开发的第三代篦冷机系列产品之一。作为水泥熟料煅烧系统熟料冷却的重要新型工艺设备，本设备必须精心安装、使用和维护，以保证与系统的其他设备协调工作，共同发挥作用。 二、技术性能 不同规格的冷却机技术性能均在后面的“技术性能表”中（见附表 1）。 三、基本构造和工作原理 TC-1164 篦冷机由上壳体、下壳体、篦床、篦床传动装置、篦床支承装置、熟料破碎机、漏料拉链机、自动润滑装置及冷却风机组等组成。 热熟料从窑口卸落到篦床上，在往复推动的篦板推送下，沿篦床全长分布开，形成一定厚度的料床，冷却风从料床下方向上吹入料层内，渗透扩散，对热熟料进行冷却。冷却熟料后的冷却风成为热风，热端高温热风作为燃烧空气入窑及分解炉（预分解窑系统），部分热风还可作烘干之用。热风利用可达到热回收，从而降低系统热耗的目的；多余的热风将经过收尘处理后排入大气。冷却后的小块熟料经过栅筛落入篦冷机后的输送机中；大块熟料则经过破碎、再冷却后汇入输送机中；细粒熟料及粉尘通过篦床的篦缝及篦孔漏下进入集料斗，当斗中料位达到一定高度时，由料位传感系统控制的锁风阀门自动打开，漏下的细料便进入机下的漏料拉链机中而被输送走。当斗中残存的细料尚能封住锁风阀门时，阀板即已关闭而保证不会漏风。 对现代篦冷机的性能要求是高冷却效率、高热回收率和运转率。为实现上述的高性能，篦床的设计是关键。TC 篦冷机的篦床为复合― 2 ― 式两段篦床，第一段又分为如下...
