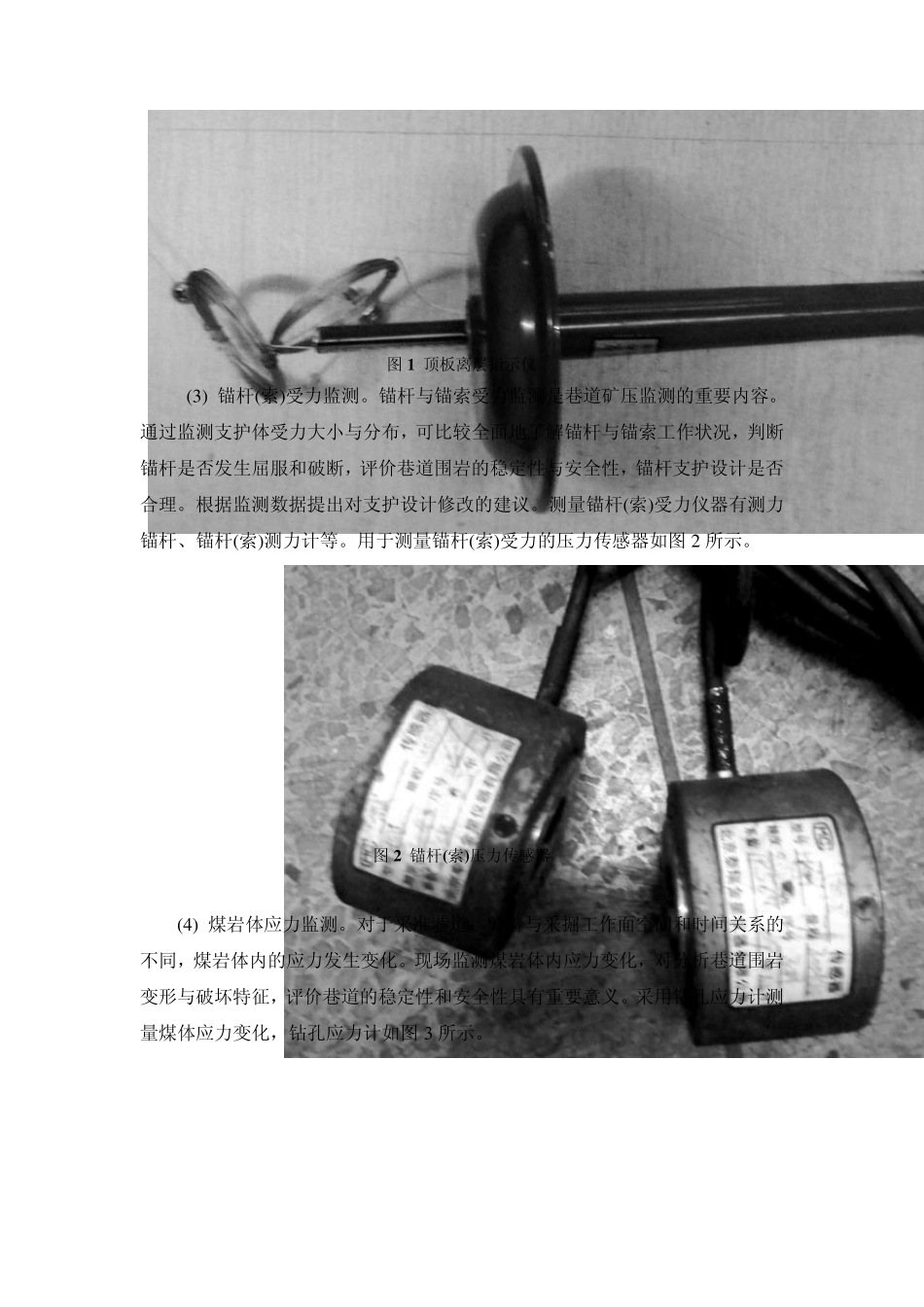

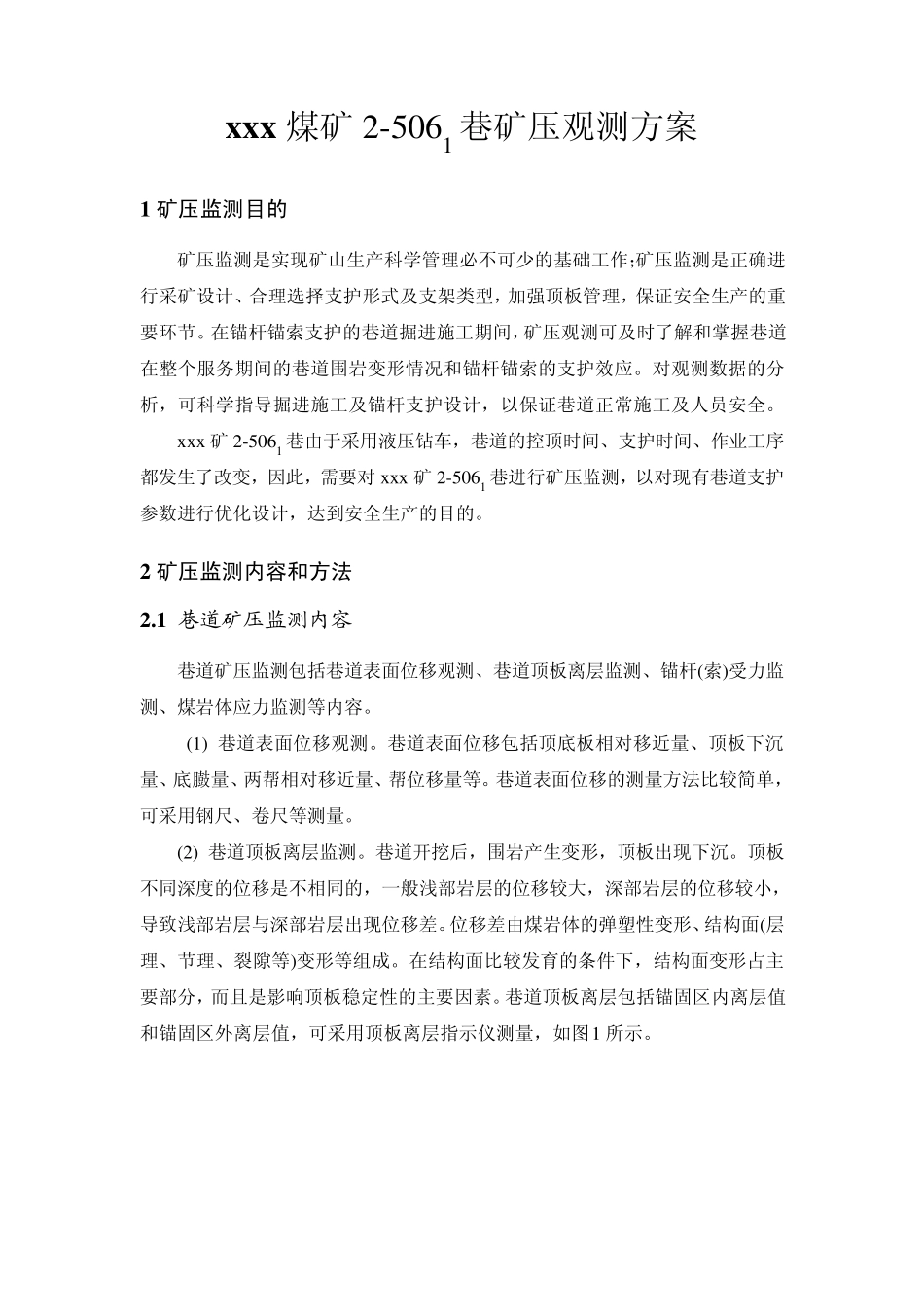

x x x 煤矿2 -5 0 6 1 巷矿压观测方案 x x x 煤电集团 x x x 煤矿 2 0 1 2 年 0 3 月 x x x 煤矿2 -5 0 6 1 巷矿压观测方案 1 矿压监测目的 矿压监测是实现矿山生产科学管理必不可少的基础工作;矿压监测是正确进行采矿设计、合理选择支护形式及支架类型,加强顶板管理,保证安全生产的重要环节。在锚杆锚索支护的巷道掘进施工期间,矿压观测可及时了解和掌握巷道在整个服务期间的巷道围岩变形情况和锚杆锚索的支护效应。对观测数据的分析,可科学指导掘进施工及锚杆支护设计,以保证巷道正常施工及人员安全。 x x x 矿2 -5 0 6 1 巷由于采用液压钻车,巷道的控顶时间、支护时间、作业工序都发生了改变,因此,需要对 x x x 矿2 -5 0 6 1 巷进行矿压监测,以对现有巷道支护参数进行优化设计,达到安全生产的目的。 2 矿压监测内容和方法 2 .1 巷道矿压监测内容 巷道矿压监测包括巷道表面位移观测、巷道顶板离层监测、锚杆(索)受力监测、煤岩体应力监测等内容。 (1 ) 巷道表面位移观测。巷道表面位移包括顶底板相对移近量、顶板下沉量、底臌量、两帮相对移近量、帮位移量等。巷道表面位移的测量方法比较简单,可采用钢尺、卷尺等测量。 (2 ) 巷道顶板离层监测。巷道开挖后,围岩产生变形,顶板出现下沉。顶板不同深度的位移是不相同的,一般浅部岩层的位移较大,深部岩层的位移较小,导致浅部岩层与深部岩层出现位移差。位移差由煤岩体的弹塑性变形、结构面(层理、节理、裂隙等)变形等组成。在结构面比较发育的条件下,结构面变形占主要部分,而且是影响顶板稳定性的主要因素。巷道顶板离层包括锚固区内离层值和锚固区外离层值,可采用顶板离层指示仪测量,如图1 所示。 图1 顶板离层指示仪 (3 ) 锚杆(索)受力监测。锚杆与锚索受力监测是巷道矿压监测的重要内容。通过监测支护体受力大小与分布,可比较全面地了解锚杆与锚索工作状况,判断锚杆是否发生屈服和破断,评价巷道围岩的稳定性与安全性,锚杆支护设计是否合理。根据监测数据提出对支护设计修改的建议。测量锚杆(索)受力仪器有测力锚杆、锚杆(索)测力计等。用于测量锚杆(索)受力的压力传感器如图2 所示。 图2 锚杆(索)压力传感器 (4 ) 煤岩体应力监测。对于采准巷道,随着与采掘工作面空间和时间关系的不同,煤岩体内的应力发生变化。现场监测煤岩体内应力变化,对分析巷道围岩变形与破坏特征,评价巷道的稳...
