25MW汽轮机课程设计计算书

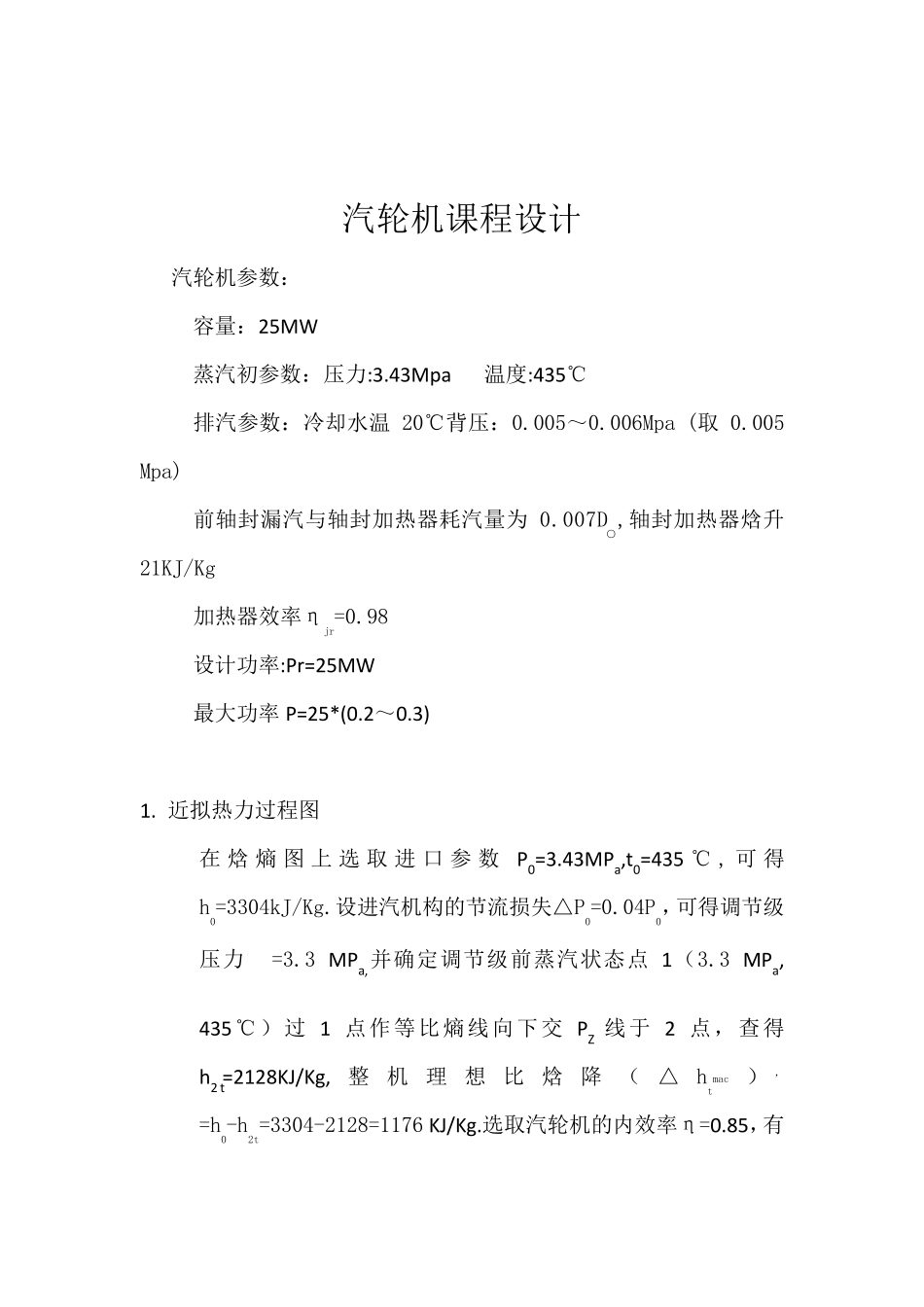

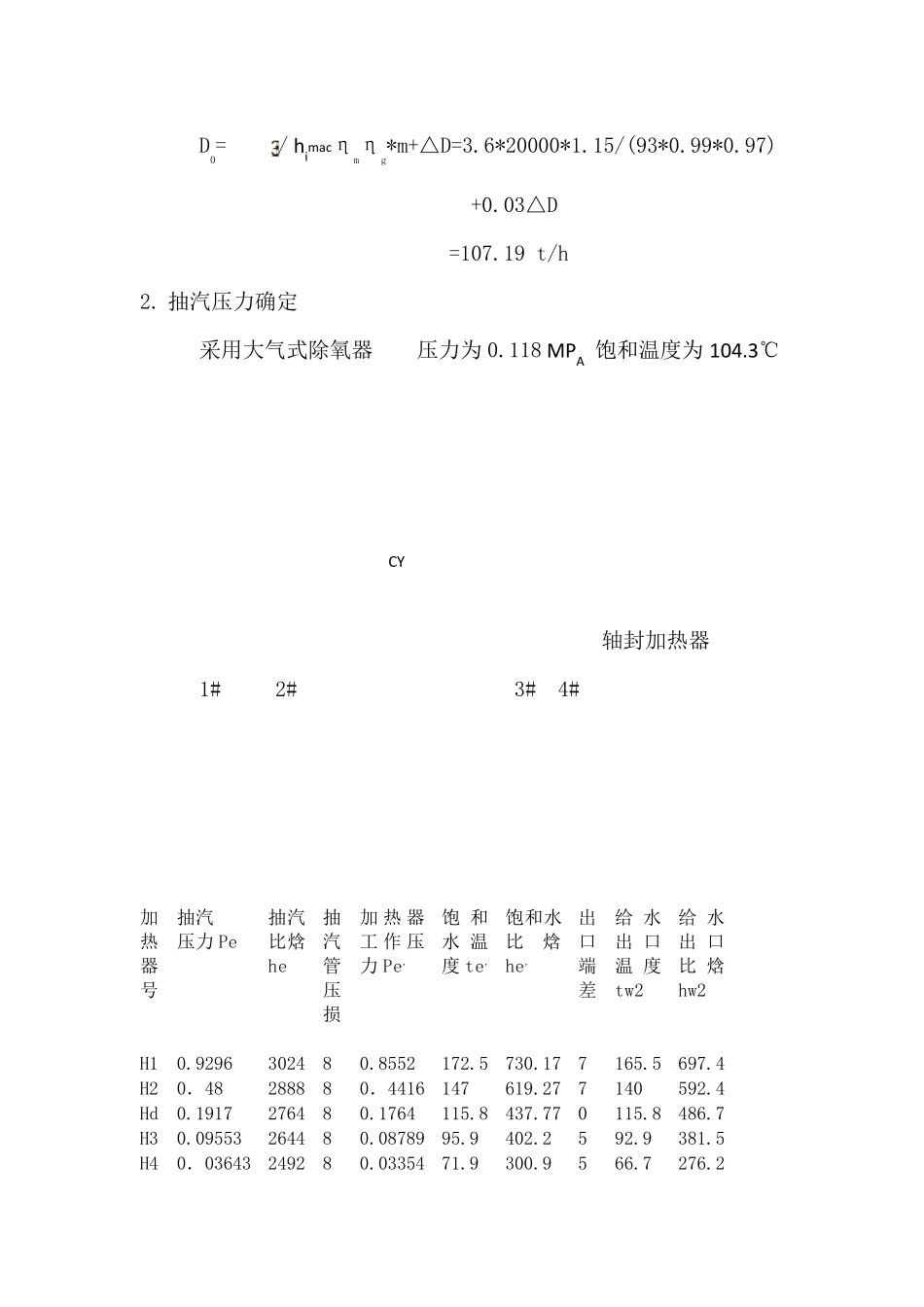

汽轮机课程设计 汽轮机参数： 容量：25MW 蒸汽初参数：压力:3.43Mpa 温度:435℃ 排汽参数：冷却水温20℃背压：0.005～0.006Mpa (取0.005 Mpa) 前轴封漏汽与轴封加热器耗汽量为0.007D○,轴封加热器焓升 21KJ/Kg 加热器效率ηjr=0.98 设计功率:Pr=25MW 最大功率P=25*(0.2～0.3) 1. 近拟热力过程图 在 焓熵 图 上 选 取进 口 参数P0=3.43MPa,t0=435 ℃, 可 得h0=3304kJ/Kg.设进汽机构的节流损失△P0=0.04P0，可得调节级压力=3.3 MPa,并确定调节级前蒸汽状态点 1（3.3 MPa, 435℃）过 1 点作等比熵线向下交 PZ 线于 2 点，查得h2 t=2128KJ/Kg, 整 机理 想 比 焓降 （ △ htmac ） ’=h0-h2t=3304-2128=1176 KJ/Kg.选取汽轮机的内效率η=0.85，有 效比焓降△himac=（△htmac）’*ηri=999.6 KJ/Kg,排气比焓和hz=2304kj/kg.在焓熵图上得排汽点 Z，用直线连接 1，Z，去两点的中点沿等压线下移 21-25Kj/Kg，用光滑曲线连接 1，3 两点，得热力过程曲线的近似曲线见图 1， T P0 P0’ t0 H0 1 2 △Hi △Ht Pc0’ Pc S 图 1 选取给水温度 T=160℃ 回热级数:5 内效率η=0.85 主汽门和调节阀中节流损失△P0=(0.03～0.05)PO 排汽管中压力损失 △PC=(0.02～0.06)PC 回热抽汽管中的压力损失 △PE=(0.04～0.08)PE 2.汽轮机进汽量 D○ ηm=0.99 ηg=0.97 m=1.15 △D=0.03DO D0=/ him acηmηg*m+△D=3.6*20000*1.15/(93*0.99*0.97) +0.03△D =107.19 t/h 2. 抽汽压力确定 采用大气式除氧器 压力为 0.118 MPA 饱和温度为 104.3℃ 轴封加热器 1# 2# 3# 4# 加热 器号 抽汽 压力 Pe 抽汽比焓he 抽汽管压损 加 热 器工 作 压力 Pe’ 饱 和水 温度 te’ 饱和水比焓he’ 出口端差 给 水出 口温 度tw2 给 水出 口比 焓hw2 H1 0.9296 3024 8 0.8552 172.5 730.17 7 165.5 697.4 H2 0．48 2888 8 0．4416 147 619.27 7 140 592.4 Hd 0.1917 2764 8 0.1764 115.8 437.77 0 115.8 486.7 H3 0.09553 2644 8 0.08789 95.9 402.2 5 92.9 381.5 H4 0．03643 2492 8 0.03354 71.9 300.9 5 66.7 276.2 CY 3. 回热抽汽流量的计算 (1) H1 高加 给水量 △De=0.5 △DL1=0.77 △DC=1 Dfw=D0-△DC+△DL1+△Dej =107.19-1+0.77+0.5=107.46 t/h 抽汽量 △De1(he1-he1’) ηjr= Dfw(hW2...
