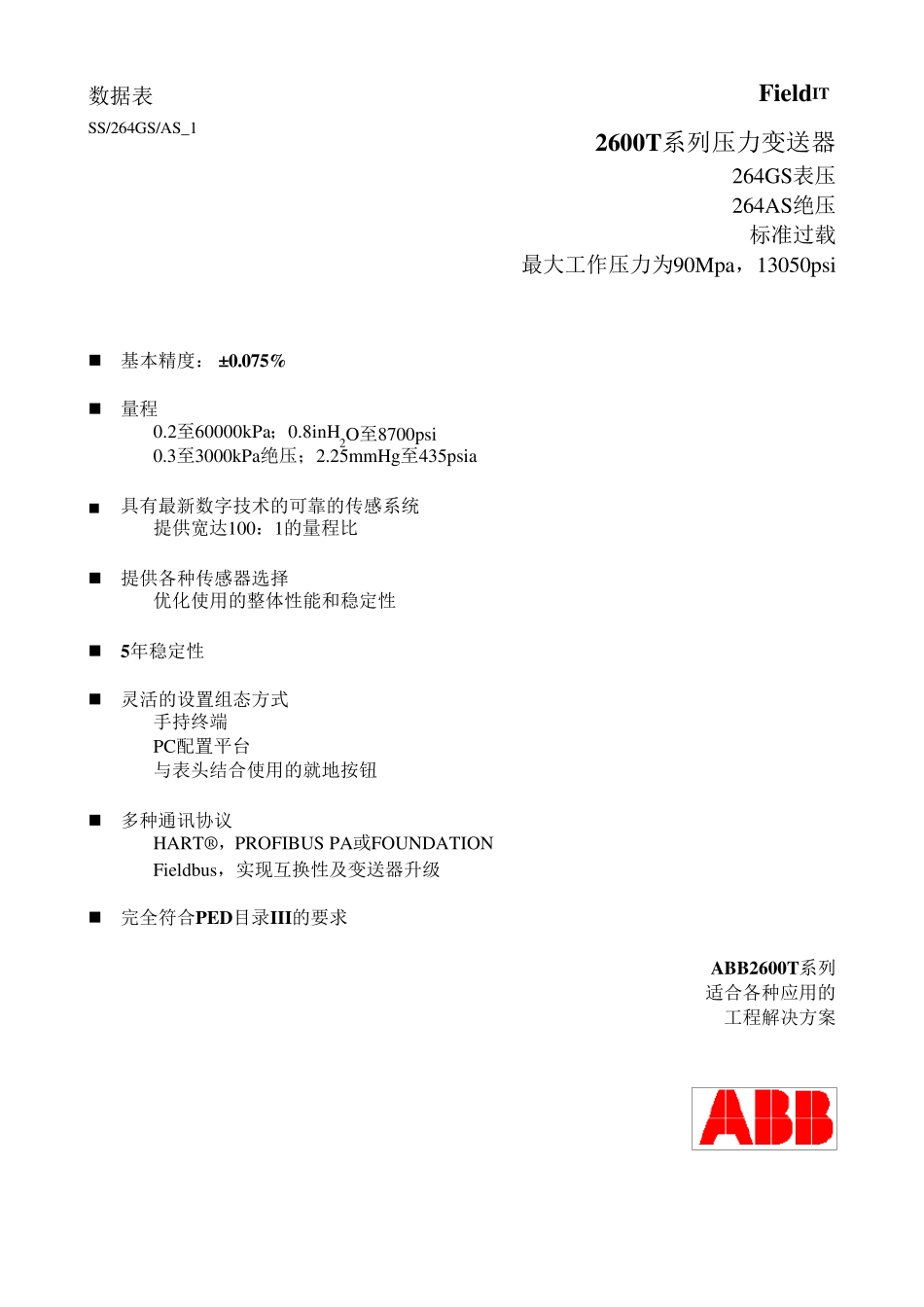

数据表 FieldIT SS/264GS/AS_1 2600T系列压力变送器 264GS表压 264AS绝压 标准过载 最大工作压力为90Mpa,13050psi 基本精度: ± 0.075% 量程 - 0.2至60000kPa;0.8inH2O至8700psi - 0.3至3000kPa绝压;2.25mmHg至435psia 具有最新数字技术的可靠的传感系统 - 提供宽达100:1的量程比 提供各种传感器选择 - 优化使用的整体性能和稳定性 5年稳定性 灵活的设置组态方式 - 手持终端 - PC配置平台 - 与表头结合使用的就地按钮 多种通讯协议 - HART® ,PROFIBUS PA或FOUNDATION Fieldbus,实现互换性及变送器升级 完全符合PED目录III的要求 ABB2600T系列 适合各种应用的 工程解决方案 2600T 压力变送器 264GS,264AS 型 SS264GS/AS-1 2 功能技术指标 量程及量程限 说明:对于所有量程而言,绝压表264AS 的量程下限(LRL)为0 量程限 最大量程=URL 建议选择量程比值尽可能低的传感器代码,使工作特性为最佳。 零点设置 零点和量程可以调节到表中量程限内的任何值,只要: - 标定量程≥最小量程 阻尼 可选时间常数:0,0.25,0.5,1,2,4,8 或16s 这是传感器响应时间以外的时间量 恢复时间 小于1s-阻尼时间为最小,工作在技术要求范围内。 绝缘电阻 >100MΩ(在1000VDC)(终端接地) 工作极限: 温度极限℃(℉) 环境(工作温度) 硅油填充:–40℃到 +85℃(-40℉到+185℉) 惰性填充及白油:–20℃到 +85℃ (-4℉到 +185℉) 带液晶表头和氟化橡胶垫,下限:–20℃(-4℉) 带聚四氟乙烯垫,下限:–15℃(+5℉) 带液晶表头,上限:+70°C (+158°F) 带聚四氟乙烯,上限:+80°C (+176°F) 说明:对于有害大气中的应用,见相关保护类型许可要求规定的温度范围。 工艺过程 下限 - –50℃(–58℉);–20℃(–4℉)(氟化橡胶垫) –15℃(+5℉)(聚四氟乙烯橡胶垫) 上限 - 硅油,惰性液体和白油:121℃(250℉) - 聚四氟乙烯橡胶衬垫:+80℃(+176℃) 储存条件 下限:–50°C(–58°F);–40°C(–40°F)(液晶表头) 上限:+85°C(+185°F) 传感器代码 量程上限(URL) 量程下限 (LRL) (264GS) 最小量程 264GS 表压 264GS 绝压 C 6kPa 60mbar 24inH2O -6kPa -60mbar -24inH2O 0.2kPa 2mbar 0.8inH2O 0.3kPa 3mbar 2.25mmHg F 40kPa 400mbar 160inH2O -40kPa...
