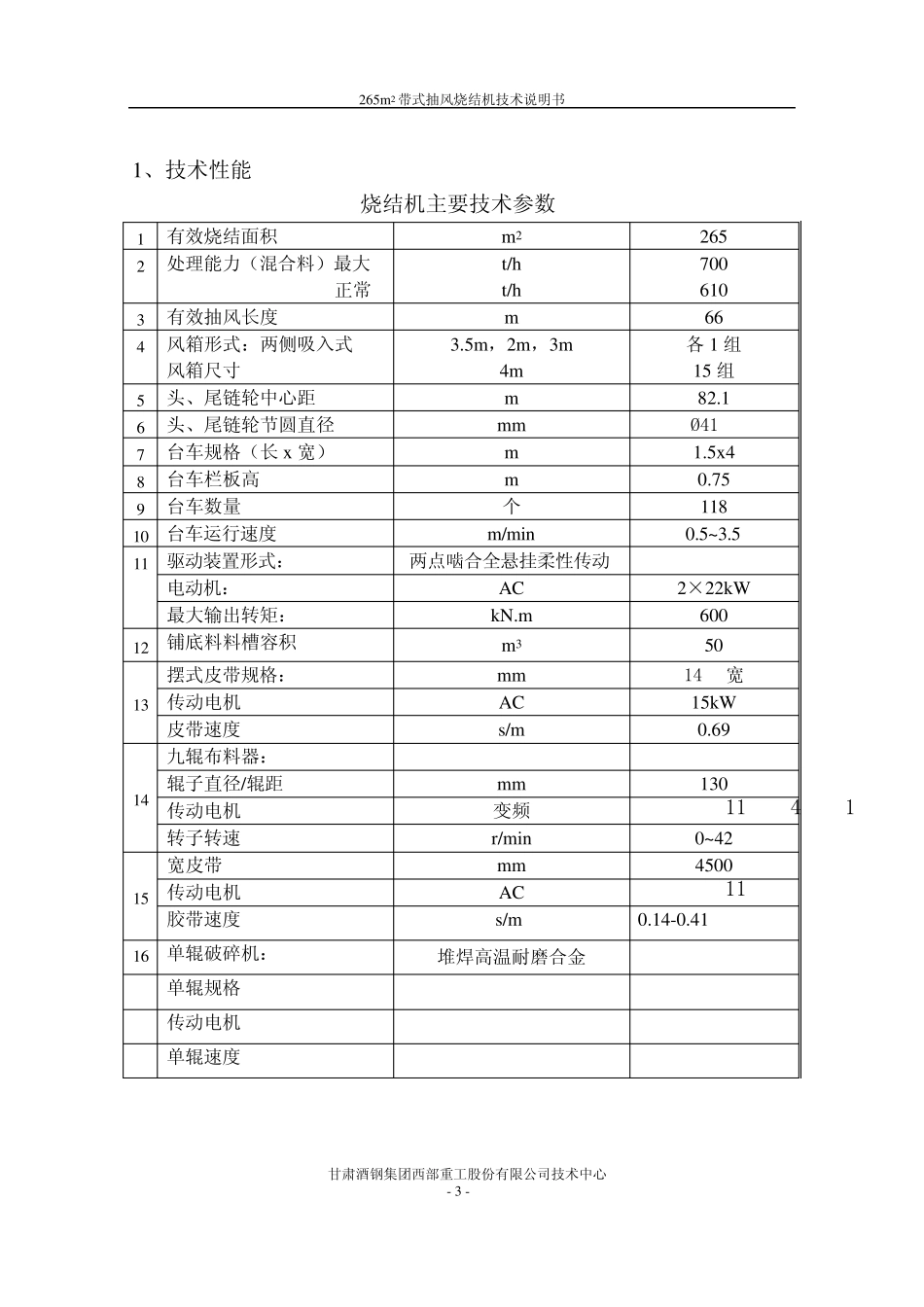

265m 2 带式抽风烧结机技术说明书 甘肃酒钢集团西部重工股份有限公司技术中心 - 1 - 265m 2 带式抽风烧结机 技术说明书 甘肃酒钢集团西部重工股份有限公司技术中心 2010 年 9 月 265m 2 带式抽风烧结机技术说明书 甘肃酒钢集团西部重工股份有限公司技术中心 - 2 - 目 录 1、技术性能参数----------------------------------3 2、主要结构及特点--------------------------------4 3、安装要求--------------------------------------12 4、操作、维护及检修------------------------------14 5、易磨损零件表----------------------------------20 265m2 带式抽风烧结机技术说明书 甘肃酒钢集团西部重工股份有限公司技术中心 - 3 - 1、技术性能 烧结机主要技术参数 1 有效烧结面积 m2 265 2 处理能力（混合料）最大 t/h 700 正常 t/h 610 3 有效抽风长度 m 66 4 风箱形式：两侧吸入式 3.5m，2m，3m 各1 组 风箱尺寸 4m 15 组 5 头、尾链轮中心距 m 82.1 6 头、尾链轮节圆直径 mm Ø4136 7 台车规格（长x 宽） m 1.5x4 8 台车栏板高 m 0.75 9 台车数量 个 118 10 台车运行速度 m/min 0.5~3.5 11 驱动装置形式： 两点啮合全悬挂柔性传动 电动机： AC 2×22kW 最大输出转矩： kN.m 600 12 铺底料料槽容积 m3 50 13 摆式皮带规格： mm 1400宽 传动电机 AC 15kW 皮带速度 s/m 0.69 14 九辊布料器： 辊子直径/辊距 mm 130 传动电机 变频 XWB8115-43-1.5 转子转速 r/min 0~42 15 宽皮带 mm 4500 传动电机 AC 2*11KW 胶带速度 s/m 0.14-0.41 16 单辊破碎机： 堆焊高温耐磨合金 单辊规格 传动电机 单辊速度 265m 2 带式抽风烧结机技术说明书 甘肃酒钢集团西部重工股份有限公司技术中心 - 4 - 2、主要结构及特点 烧结机是烧结车间的主要设备之一，它由给料系统、驱动装置、台车、风箱及端部密封装、尾部移动装置、骨架及辊道等主要部件组成，以下介绍烧结机主要结构及特点。 2.1 给料系统 给料系统位于烧结机头部、铺底料料槽、混合料料槽固定在厂房梁上，中间料槽则固定在头部骨架上。给料系统主要由篦条压辊，铺底料装料装置、混合料给料装置、九辊布料器、疏料装置、料层厚度控制装置和平料装置等组成。 2.1.1篦条压辊 为使布料前台车上篦条平整和铺底料厚度均均，台车进入水平段后篦条压辊将篦...
