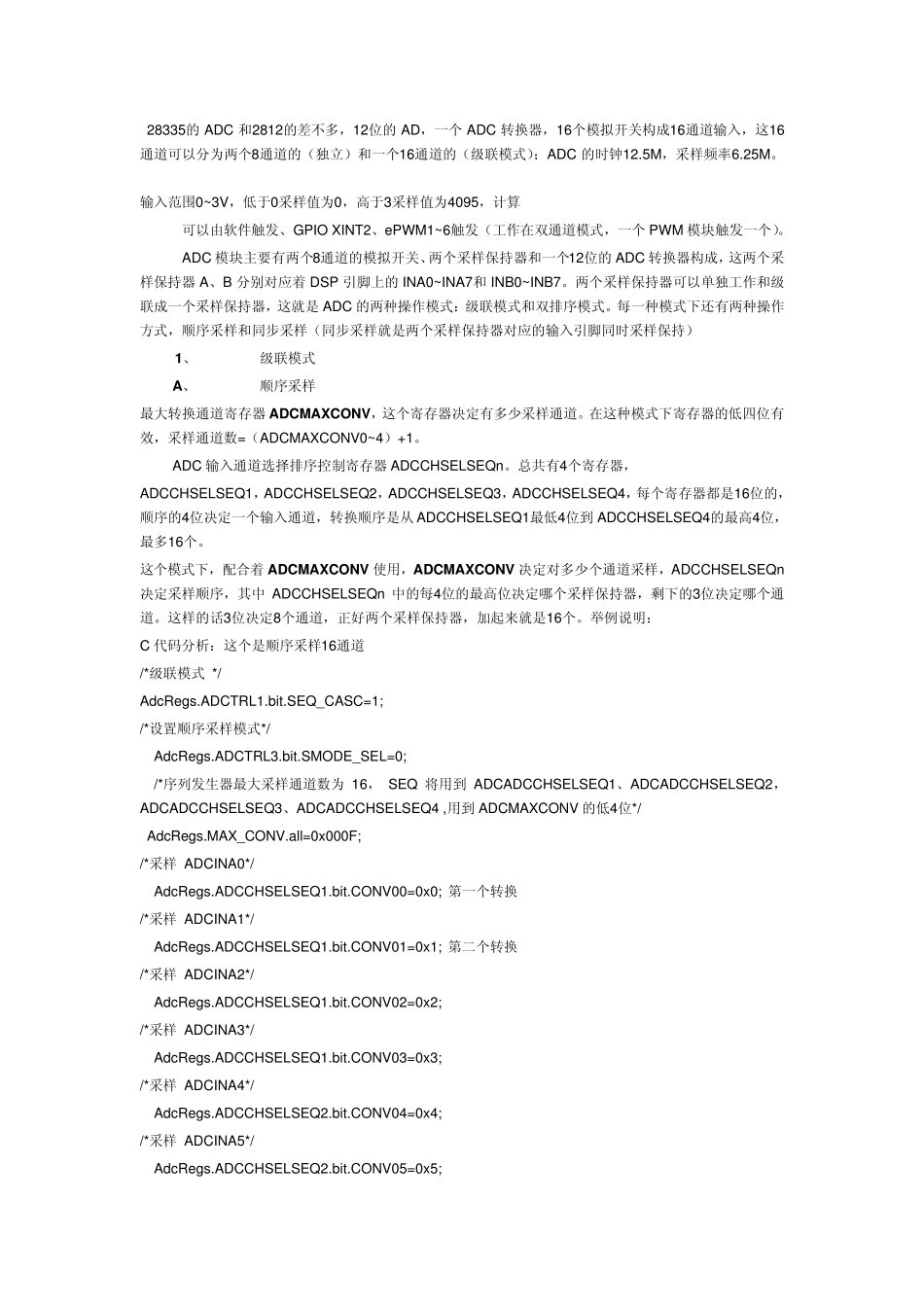

28335_ADC_第1页
1/7

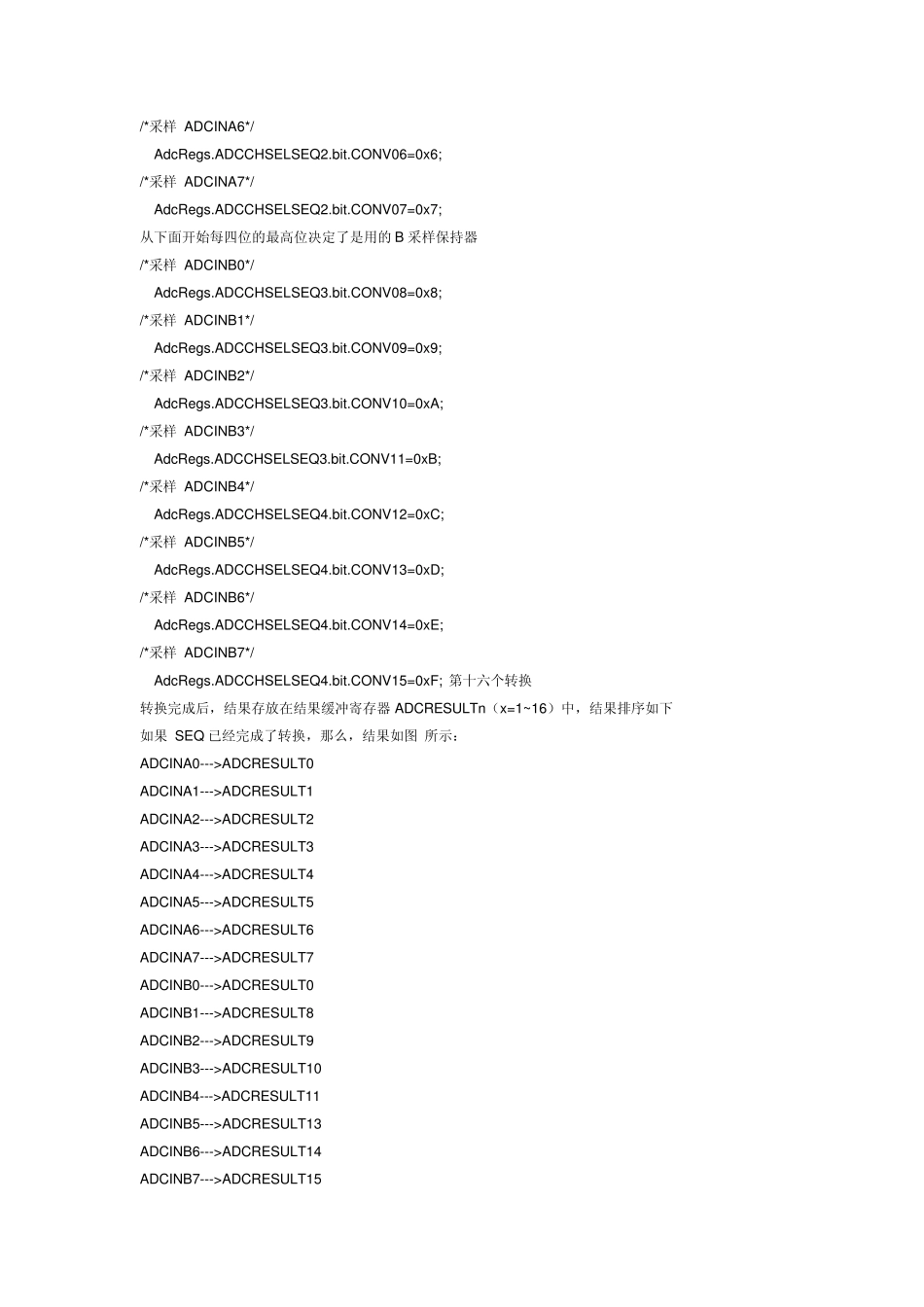

28335_ADC_第2页
2/7

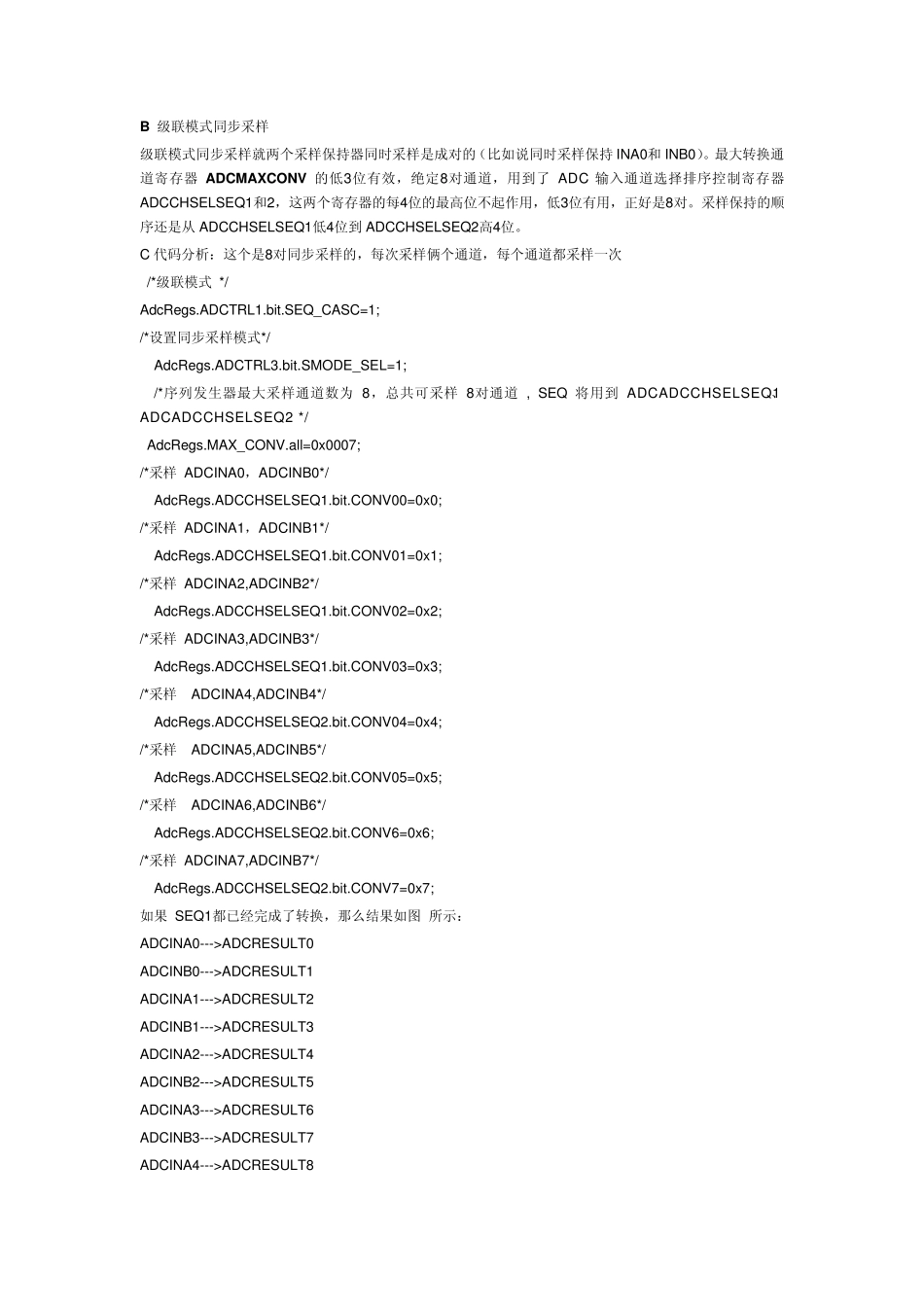

28335_ADC_第3页
3/7
28335的ADC 和2812的差不多,12位的AD,一个ADC 转换器,16个模拟开关构成16通道输入,这16通道可以分为两个8通道的(独立)和一个16通道的(级联模式);ADC 的时钟12.5M,采样频率6.25M。输入范围0~3V,低于0采样值为0,高于3采样值为4095,计算 可以由软件触发、GPIO XINT2、ePWM1~6触发(工作在双通道模式,一个PWM 模块触发一个)。 ADC 模块主要有两个8通道的模拟开关、两个采样保持器和一个12位的ADC 转换器构成,这两个采样保持器A、B 分别对应着 DSP 引脚上的INA0~INA7和INB0~INB7。两个采样保持器可以单独工作和级联成一个采样保持器,这就是 ADC 的两种操作模式:级联模式和双排序模式。每一种模式下还有两种操作方式,顺序采样和同步采样(同步采样就是两个采样保持器对应的输入引脚同时采样保持) 1、 级联模式 A、 顺序采样 最大转换通道寄存器ADCMAXCONV,这个寄存器决定有多少采样通道。在这种模式下寄存器的低四位有效,采样通道数=(ADCMAXCONV0~4)+1。 ADC 输入通道选择排序控制寄存器ADCCHSELSEQn。总共有4个寄存器, ADCCHSELSEQ1,ADCCHSELSEQ2,ADCCHSELSEQ3,ADCCHSELSEQ4,每个寄存器都是16位的,顺序的4位决定一个输入通道,转换顺序是从 ADCCHSELSEQ1最低4位到 ADCCHSELSEQ4的最高4位,最多16个。 这个模式下,配合着 ADCMAXCONV使用,ADCMAXCONV决定对多少个通道采样,ADCCHSELSEQn决定采样顺序,其中 ADCCHSELSEQn 中的每4位的最高位决定哪个采样保持器,剩下的3位决定哪个通道。这样的话3位决定8个通道,正好两个采样保持器,加起来就是16个。举例说明: C 代码分析:这个是顺序采样16通道 /*级联模式 */ AdcRegs.ADCTRL1.bit.SEQ_CASC=1; /*设置顺序采样模式*/ AdcRegs.ADCTRL3.bit.SMODE_SEL=0; /*序列发生器最大采样通道数为 16, SEQ 将用到 ADCADCCHSELSEQ1、ADCADCCHSELSEQ2,ADCADCCHSELSEQ3、ADCADCCHSELSEQ4 ,用到 ADCMAXCONV 的低4位*/ AdcRegs.MAX_CONV.all=0x000F; /*采样 ADCINA0*/ AdcRegs.ADCCHSELSEQ1.bit.CONV00=0x0; 第一个转换 /*采样 ADCINA1*/ AdcRegs.ADCCHSELSEQ1.bit.CONV01=0x1; 第二个转换 /*采样 ADCINA2*/ AdcRegs.ADCCHSELSEQ1.bit.CONV02=0x2; /*采样 ADCINA3*/ AdcRegs.ADCCHSELSEQ1.bit.CONV03=0x3; /*采样 ADCINA4*/ AdcRegs.ADCCHSELSEQ2.bit.CONV04=0x4; /*采样 ADCINA5*/ AdcRegs.ADCCHSELSEQ2.bit.CONV05=0...
