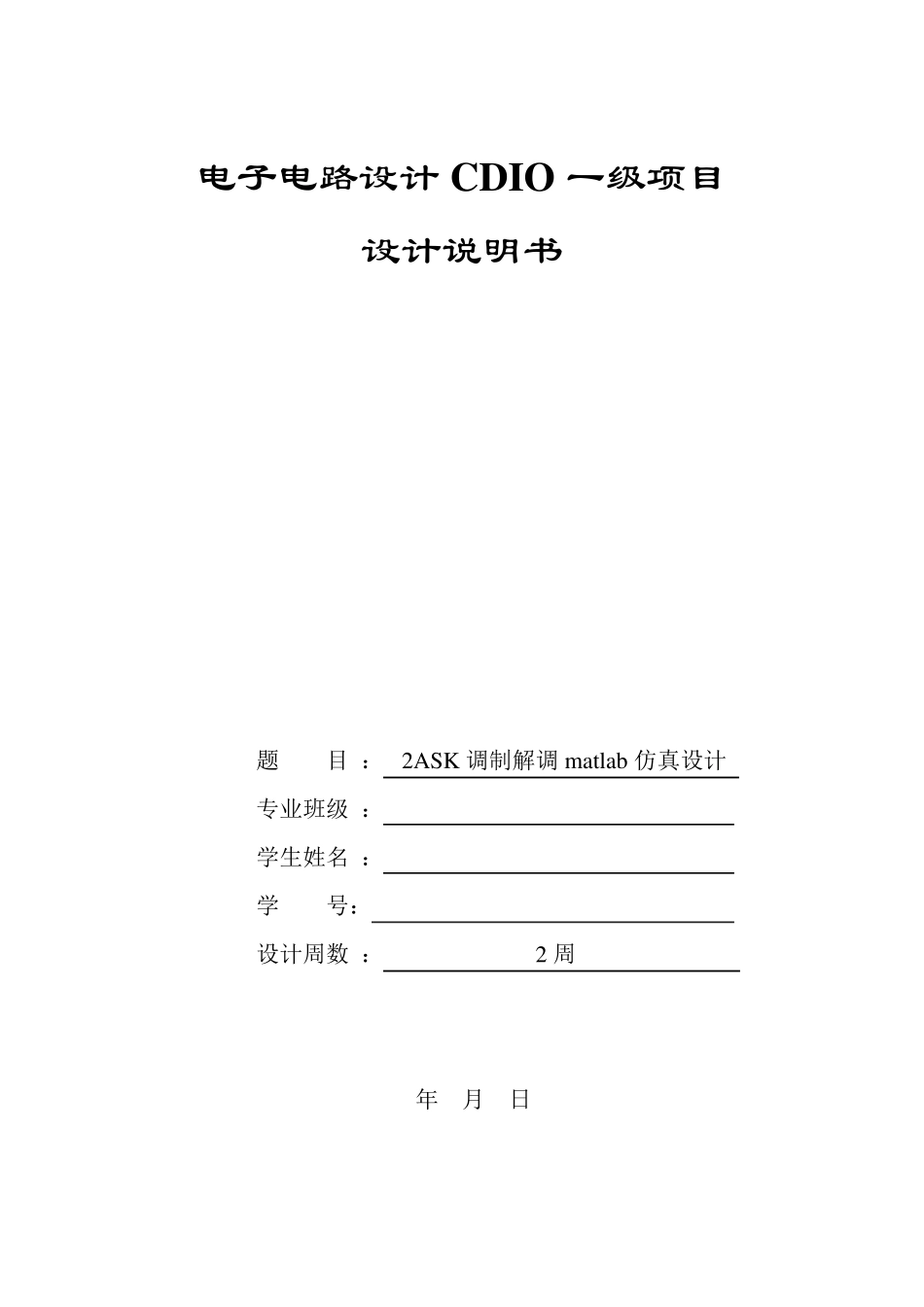

2ASK调制解调_第1页
1/12

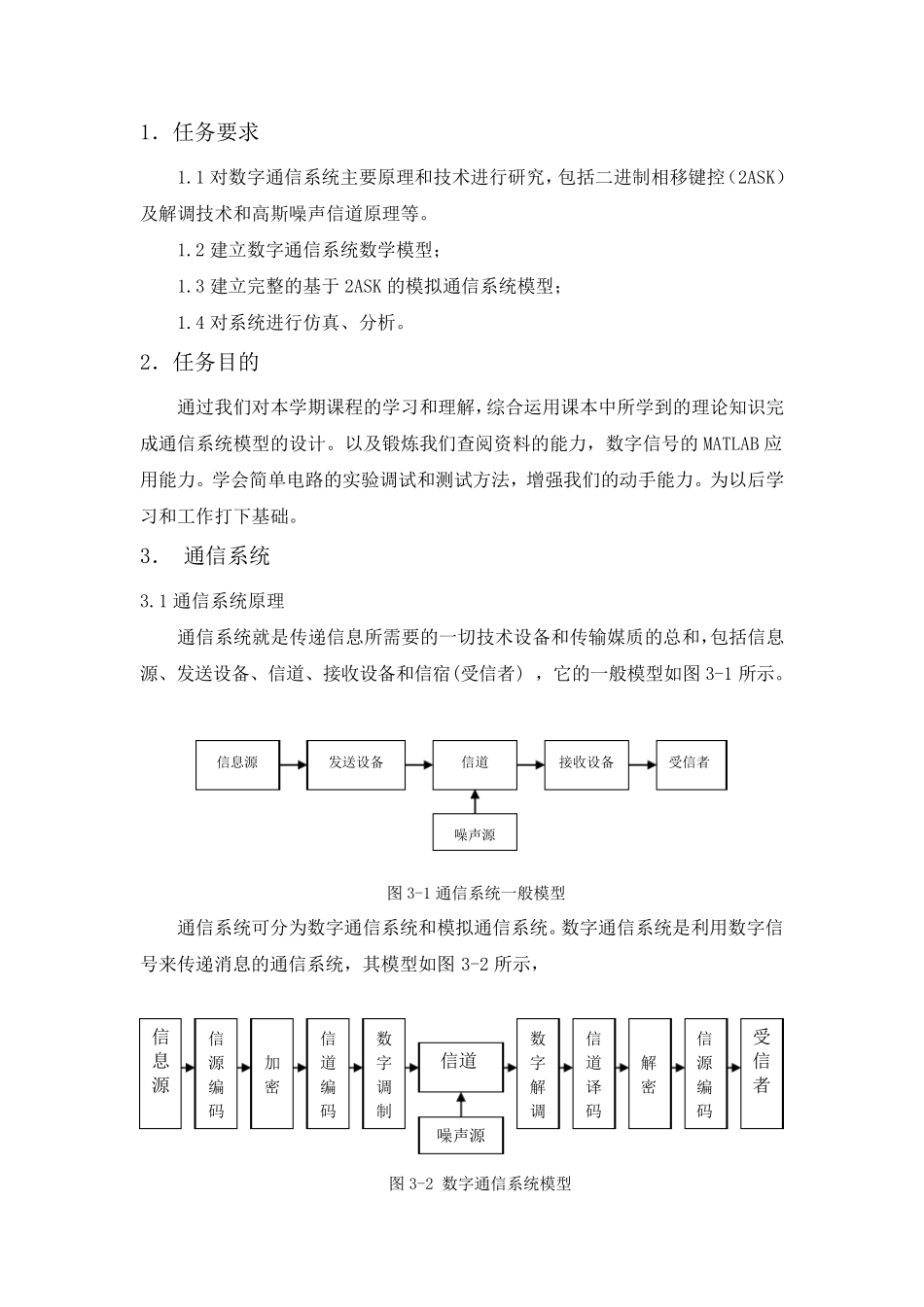

2ASK调制解调_第2页
2/12

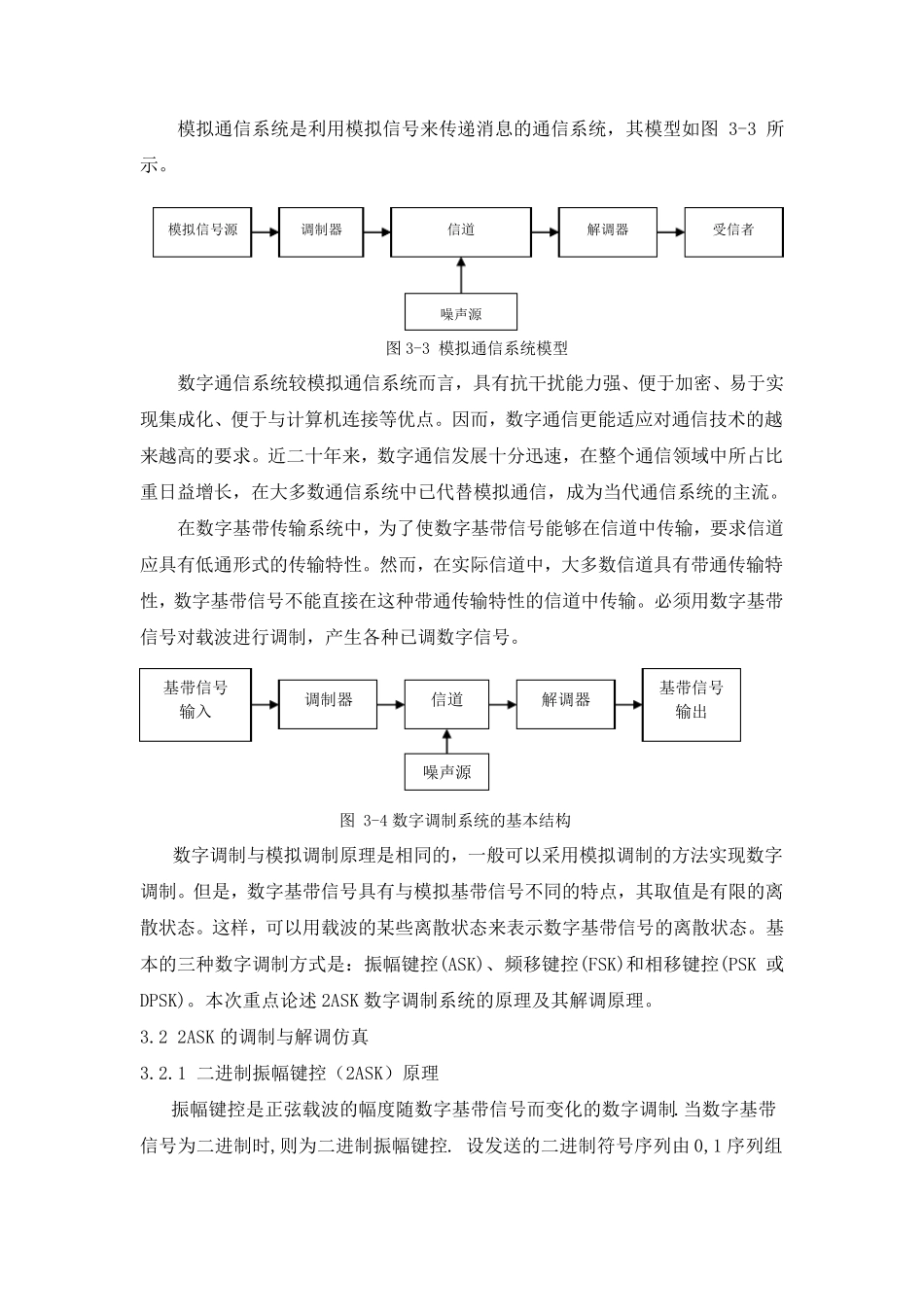

2ASK调制解调_第3页
3/12
电子电路设计CDIO 一级项目 设计说明书 题 目 : 2ASK 调制解调matlab 仿真设计 专业班级 : 学生姓名 : 学 号: 设计周数 : 2 周 年 月 日 1.任务要求 1.1 对数字通信系统主要原理和技术进行研究,包括二进制相移键控(2ASK)及解调技术和高斯噪声信道原理等。 1.2 建立数字通信系统数学模型; 1.3 建立完整的基于2ASK 的模拟通信系统模型; 1.4 对系统进行仿真、分析。 2.任务目的 通过我们对本学期课程的学习和理解,综合运用课本中所学到的理论知识完成通信系统模型的设计。以及锻炼我们查阅资料的能力,数字信号的MATLAB 应用能力。学会简单电路的实验调试和测试方法,增强我们的动手能力。为以后学习和工作打下基础。 3. 通信系统 3.1 通信系统原理 通信系统就是传递信息所需要的一切技术设备和传输媒质的总和,包括信息源、发送设备、信道、接收设备和信宿(受信者) ,它的一般模型如图 3-1 所示。 图 3-1 通信系统一般模型 通信系统可分为数字通信系统和模拟通信系统。数字通信系统是利用数字信号来传递消息的通信系统,其模型如图 3-2 所示, 图 3-2 数字通信系统模型 信息源 信源编码 加密 信道编码 数字调制 信道 数字解调 信道译码 解密 受信者 信源编码 噪声源 信息源 发送设备 信道 接收设备 受信者 噪声源 模拟通信系统是利用模拟信号来传递消息的通信系统,其模型如图3-3 所示。 图3-3 模拟通信系统模型 数字通信系统较模拟通信系统而言,具有抗干扰能力强、便于加密、易于实现集成化、便于与计算机连接等优点。因而,数字通信更能适应对通信技术的越来越高的要求。近二十年来,数字通信发展十分迅速,在整个通信领域中所占比重日益增长,在大多数通信系统中已代替模拟通信,成为当代通信系统的主流。 在数字基带传输系统中,为了使数字基带信号能够在信道中传输,要求信道应具有低通形式的传输特性。然而,在实际信道中,大多数信道具有带通传输特性,数字基带信号不能直接在这种带通传输特性的信道中传输。必须用数字基带信号对载波进行调制,产生各种已调数字信号。 图 3-4 数字调制系统的基本结构 数字调制与模拟调制原理是相同的,一般可以采用模拟调制的方法实现数字调制。但是,数字基带信号具有与模拟基带信号不同的特点,其取值是有限的离散状态。这样,可以用载波的某些离散状态来表示数字基带信号的离散状态。基本的三种数字调制...
