调制课程设计要点

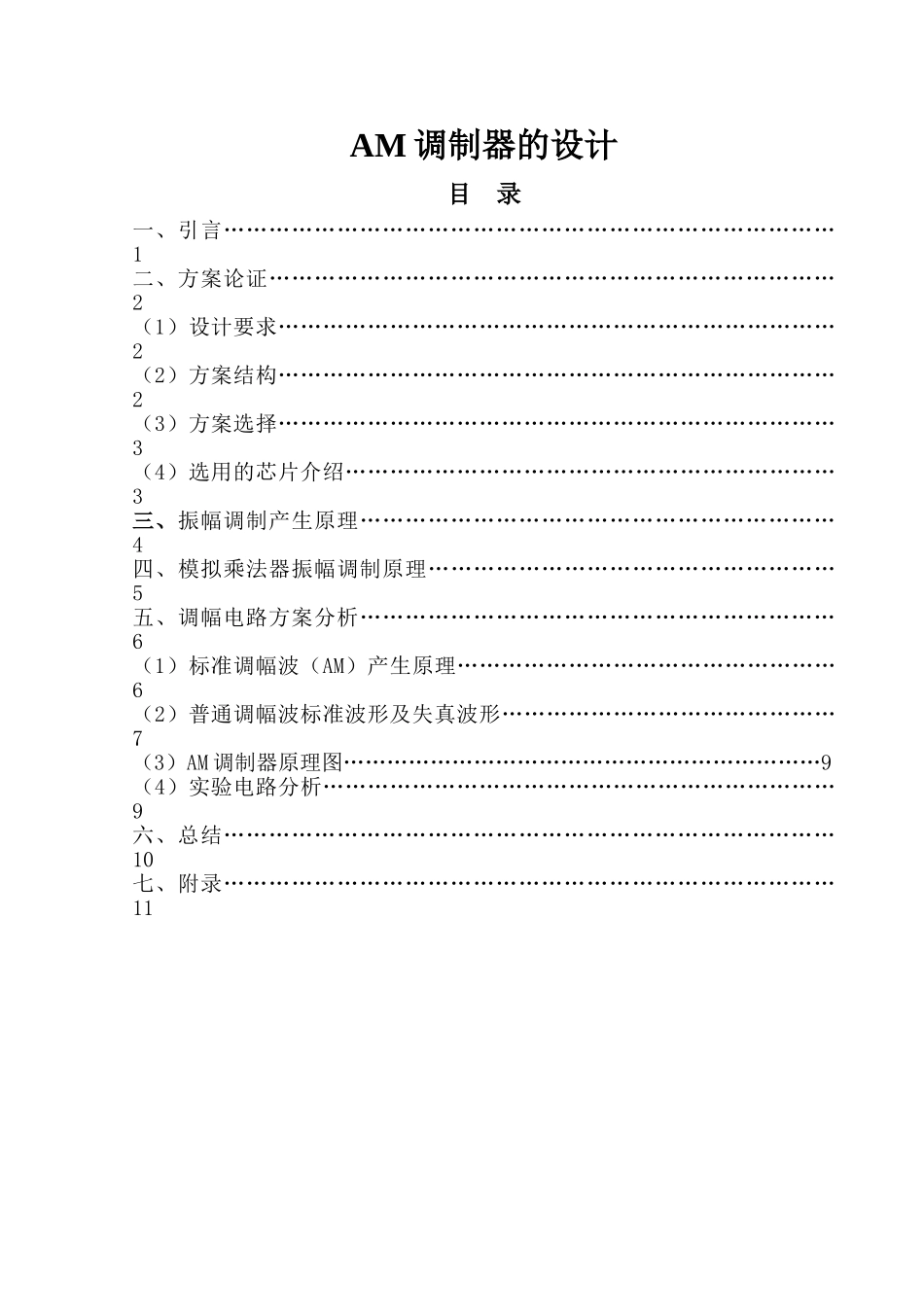

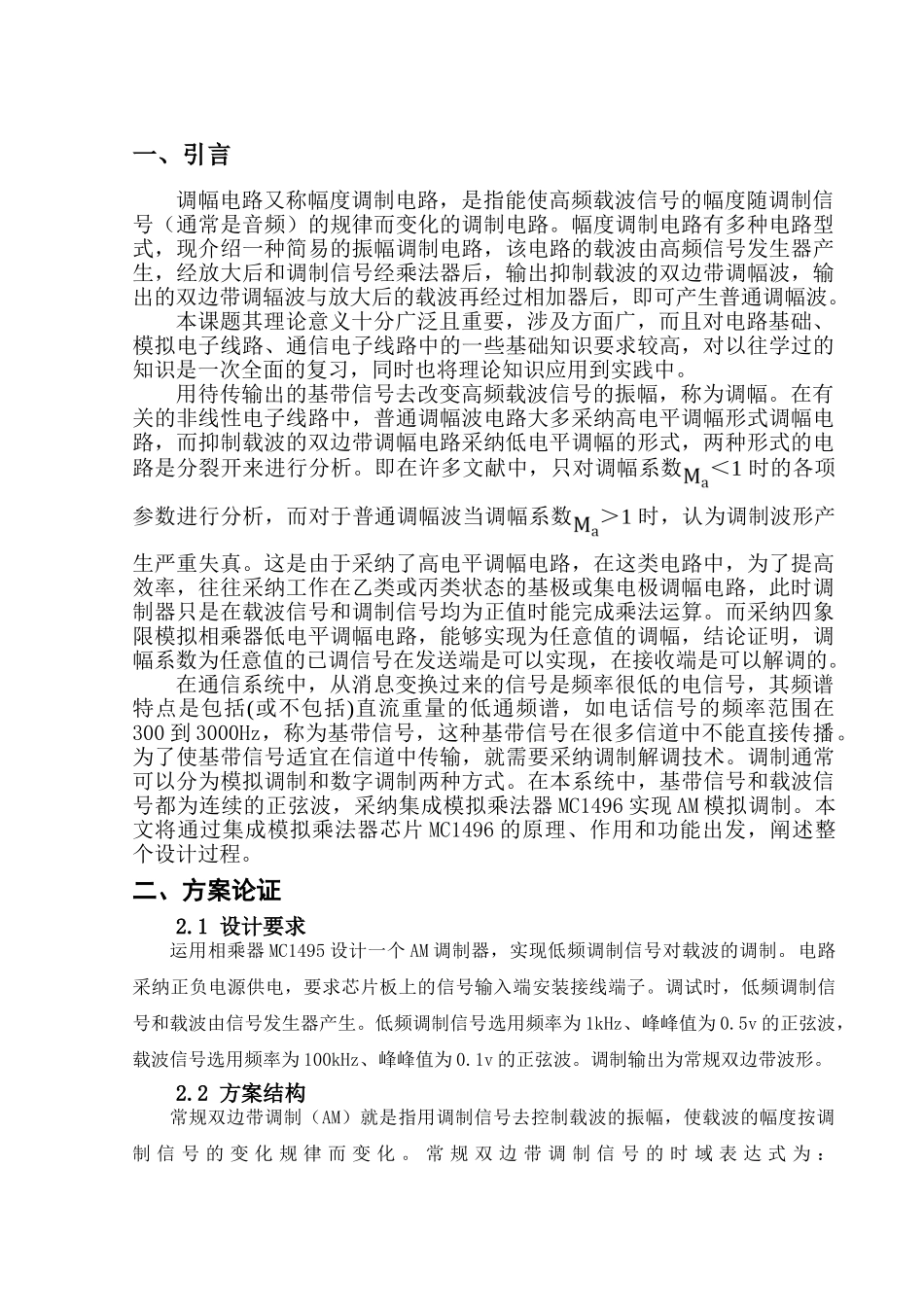

AM 调制器的设计目 录一、引言……………………………………………………………………… 1二、方案论证………………………………………………………………… 2（1）设计要求………………………………………………………………… 2（2）方案结构………………………………………………………………… 2（3）方案选择………………………………………………………………… 3（4）选用的芯片介绍………………………………………………………… 3三、振幅调制产生原理……………………………………………………… 4四、模拟乘法器振幅调制原理……………………………………………… 5五、调幅电路方案分析……………………………………………………… 6（1）标准调幅波（AM）产生原理…………………………………………… 6（2）普通调幅波标准波形及失真波形……………………………………… 7（3）AM 调制器原理图…………………………………………………………9（4）实验电路分析…………………………………………………………… 9六、总结……………………………………………………………………… 10七、附录……………………………………………………………………… 11一、引言调幅电路又称幅度调制电路，是指能使高频载波信号的幅度随调制信号（通常是音频）的规律而变化的调制电路。幅度调制电路有多种电路型式，现介绍一种简易的振幅调制电路，该电路的载波由高频信号发生器产生，经放大后和调制信号经乘法器后，输出抑制载波的双边带调幅波，输出的双边带调辐波与放大后的载波再经过相加器后，即可产生普通调幅波。本课题其理论意义十分广泛且重要，涉及方面广，而且对电路基础、模拟电子线路、通信电子线路中的一些基础知识要求较高，对以往学过的知识是一次全面的复习，同时也将理论知识应用到实践中。用待传输出的基带信号去改变高频载波信号的振幅，称为调幅。在有关的非线性电子线路中，普通调幅波电路大多采纳高电平调幅形式调幅电路，而抑制载波的双边带调幅电路采纳低电平调幅的形式，两种形式的电路是分裂开来进行分析。即在许多文献中，只对调幅系数＜1 时的各项参数进行分析，而对于普通调幅波当调幅系数＞1 时，认为调制波形产生严重失真。这是由于采纳了高电平调幅电路，在这类电路中，为了提高效率，往往采纳工作在乙类或丙类状态的基极或集电极调幅电路，此时调制器只是在载波信号和调制信号均为正值时能完成乘...
