2三段式电流保护的整定及计算

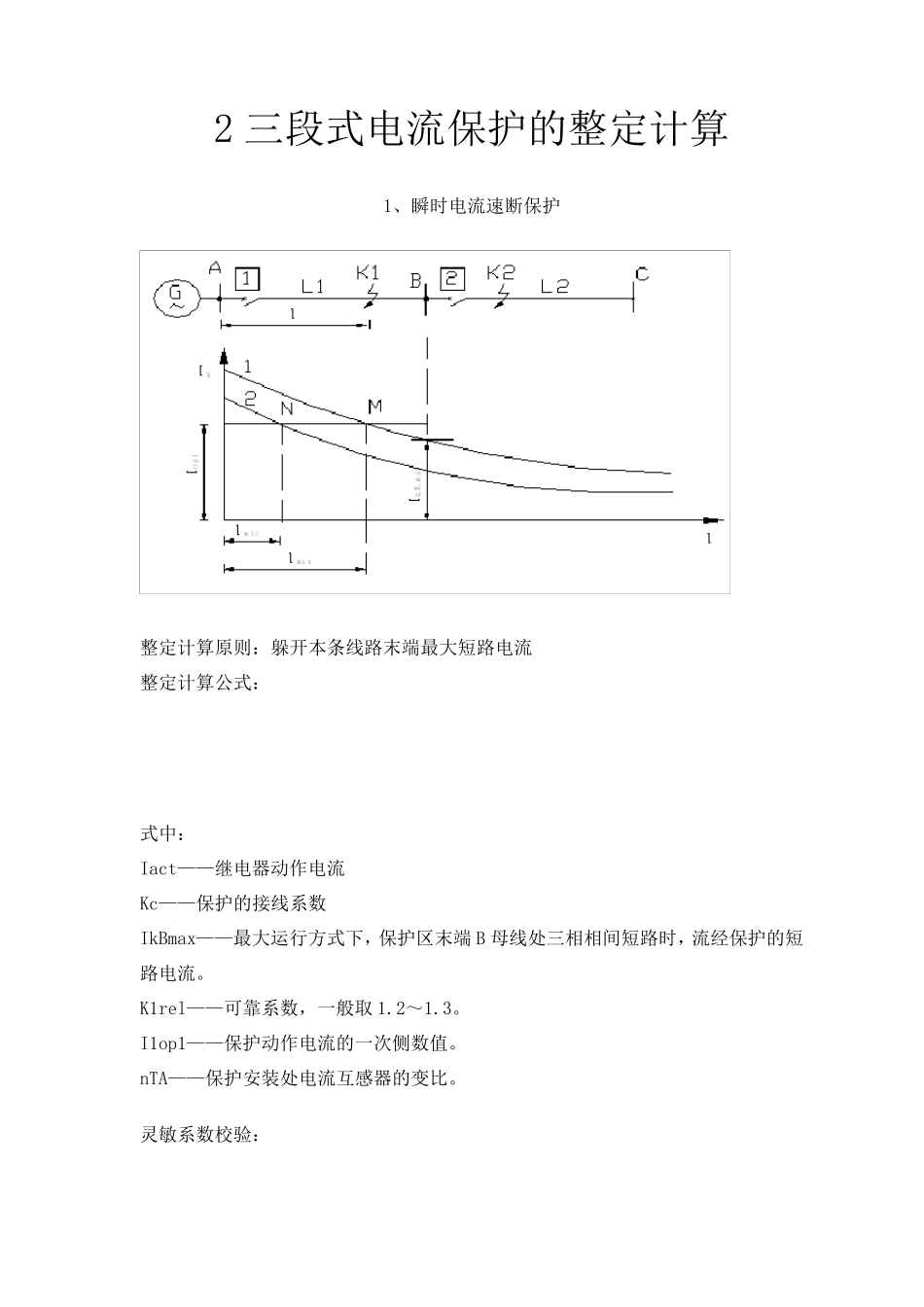

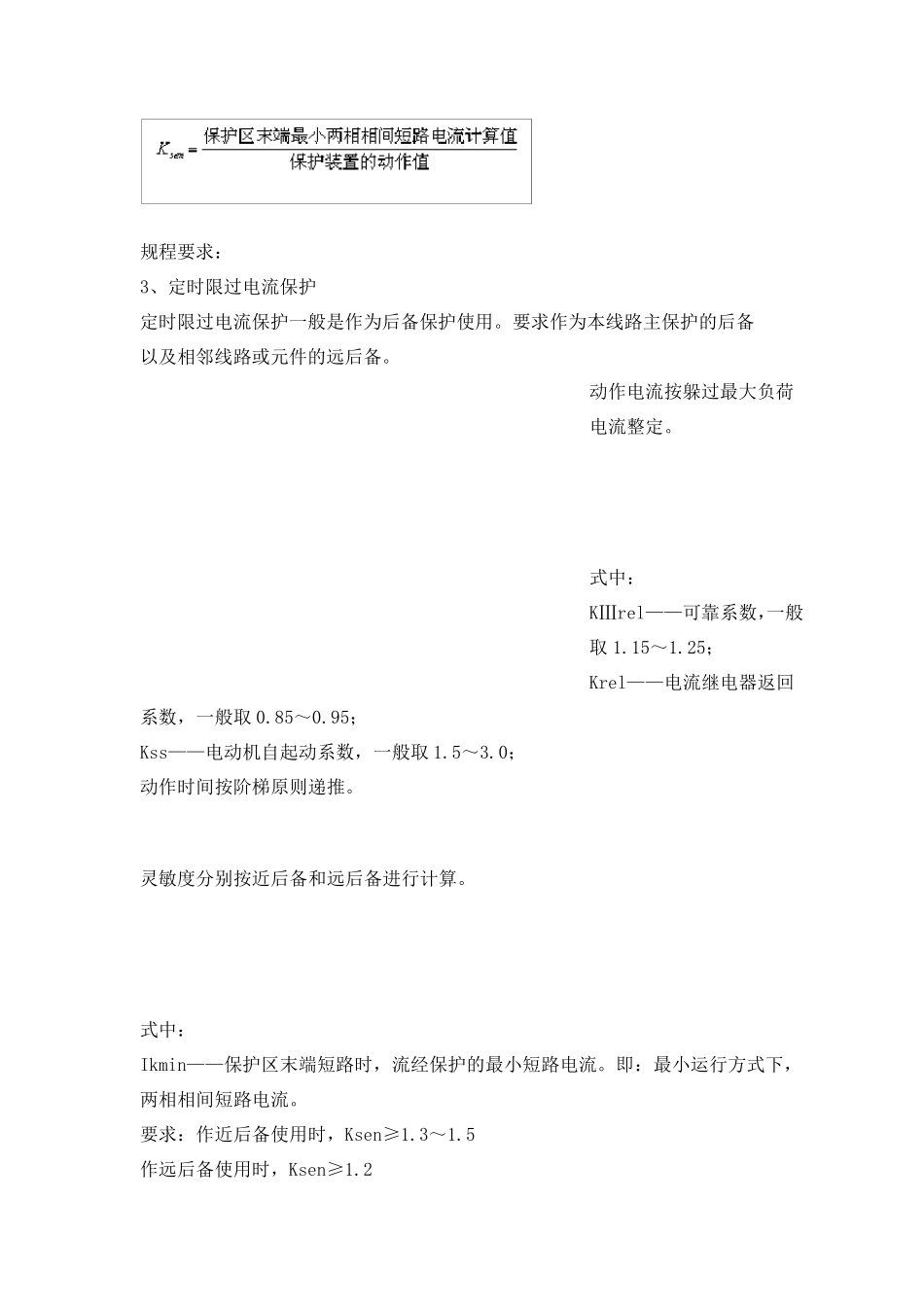

2 三段式电流保护的整定计算 1、瞬时电流速断保护 整定计算原则：躲开本条线路末端最大短路电流 整定计算公式： 式中： Iact——继电器动作电流 Kc——保护的接线系数 IkBmax——最大运行方式下，保护区末端B 母线处三相相间短路时，流经保护的短路电流。 K1rel——可靠系数，一般取 1.2～1.3。 I1op1——保护动作电流的一次侧数值。 nTA——保护安装处电流互感器的变比。 灵敏系数校验： 式中： X1——线路的单位阻抗，一般0.4Ω/KM； Xsmax——系统最大短路阻抗。 要求最小保护范围不得低于 15%～20%线路全长，才允许使用。 2、限时电流速断保护 整定计算原则： 不超出相邻下一元件的瞬时速断保护范围。所以保护 1 的限时电流速断保护的动作电流大于保护 2 的瞬时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护 1 的动作时限应该比保护 2 大。故： 式中： KⅡrel——限时速断保护可靠系数，一般取 1.1～1.2； △t——时限级差，一般取 0.5S； 灵敏度校验： 规程要求： 3、定时限过电流保护 定时限过电流保护一般是作为后备保护使用。要求作为本线路主保护的后备 以及相邻线路或元件的远后备。 动作电流按躲过最大负荷电流整定。 式中： KⅢrel——可靠系数，一般取 1.15～1.25； Krel——电流继电器返回系数，一般取 0.85～0.95； Kss——电动机自起动系数，一般取 1.5～3.0； 动作时间按阶梯原则递推。 灵敏度分别按近后备和远后备进行计算。 式中： Ikmin——保护区末端短路时，流经保护的最小短路电流。即：最小运行方式下，两相相间短路电流。 要求：作近后备使用时，Ksen≥1.3～1.5 作远后备使用时，Ksen≥1.2 注意：作近后备使用时，灵敏系数校验点取本条线路最末端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最末端； 4、三段式电流保护整定计算实例 如图所示单侧电源放射状网络，AB 和 BC 均设有三段式电流保护。已知：1）线路AB 长 20km，线路BC 长 30km，线路电抗每公里 0.4 欧姆；2)变电所 B、C 中变压器连接组别为 Y，d11，且在变压器上装设差动保护；3）线路AB 的最大传输功率为9.5MW，功率因数0.9，自起动系数取1.3；4）T1变压器归算至被保护线路电压等级的阻抗为 28 欧；5）系统最大电抗 7.9 欧，系统最小电抗 4.5 欧。试对 AB 线路的保护进行整定计算并校验其灵敏度。 解： （1）短路电流计算 注意：短路电...
