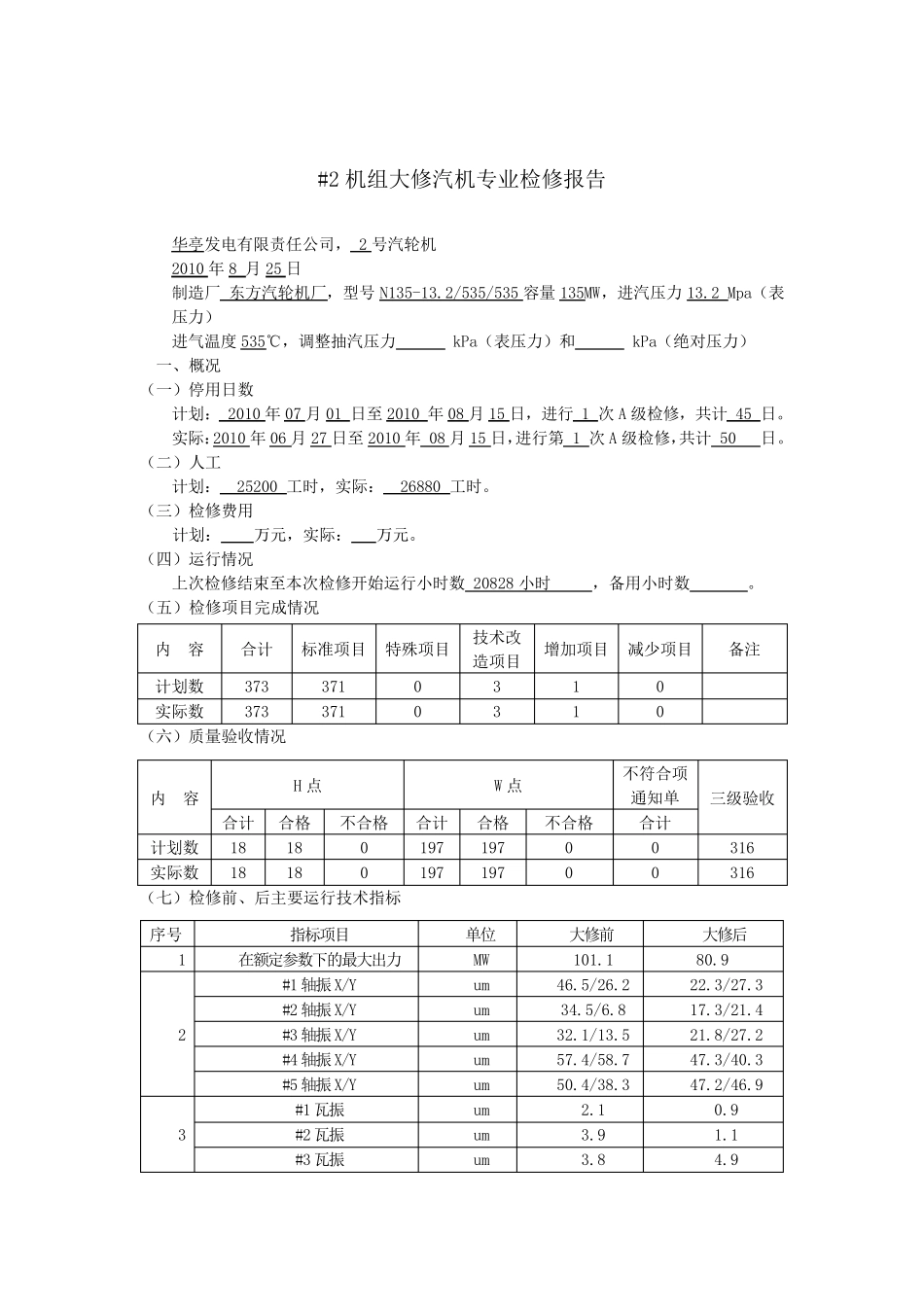

#2 机组大修汽机专业检修报告 华亭发电有限责任公司, 2 号汽轮机 2010 年8 月25 日 制造厂 东方汽轮机厂,型号N135-13.2/535/535 容量135MW,进汽压力13.2 Mpa(表压力) 进气温度535℃,调整抽汽压力 kPa(表压力)和 kPa(绝对压力) 一、概况 (一)停用日数 计划: 2010 年07 月01 日至 2010 年08 月15 日,进行 1 次 A 级检修,共计 45 日。 实际:2010 年06 月27 日至 2010 年 08 月15 日,进行第 1 次 A 级检修,共计 50 日。 (二)人工 计划: 25200 工时,实际: 26880 工时。 (三)检修费用 计划: 万元,实际: 万元。 (四)运行情况 上次检修结束至本次检修开始运行小时数 20828 小时 ,备用小时数 。 (五)检修项目完成情况 内 容 合计 标准项目 特殊项目 技术改造项目 增加项目 减少项目 备注 计划数 373 371 0 3 1 0 实际数 373 371 0 3 1 0 (六)质量验收情况 内 容 H 点 W 点 不符合项通知单 三级验收 合计 合格 不合格 合计 合格 不合格 合计 计划数 18 18 0 197 197 0 0 316 实际数 18 18 0 197 197 0 0 316 (七)检修前、后主要运行技术指标 序号 指标项目 单位 大修前 大修后 1 在额定参数下的最大出力 MW 101.1 80.9 2 #1 轴振X/Y um 46.5/26.2 22.3/27.3 #2 轴振X/Y um 34.5/6.8 17.3/21.4 #3 轴振X/Y um 32.1/13.5 21.8/27.2 #4 轴振X/Y um 57.4/58.7 47.3/40.3 #5 轴振X/Y um 50.4/38.3 47.2/46.9 3 #1 瓦振 um 2.1 0.9 #2 瓦振 um 3.9 1.1 #3 瓦振 um 3.8 4.9 #4 瓦振 um 5.1 4.1 #5 瓦振 um 5.4 5.6 4 效率 汽耗值 kg/(kW·h) 热耗率 kJ/(kW·h) 8775 热效率 % 5 凝 结器 特性 (1) 凝结水流量 t/h 403.33 (2) 循环水入口温度 ℃ 26.58 (3) 排汽压力 kPa(绝对压力) -67.5 -73 (4) 排汽温度与循环水出口温差 ℃ 4.23 6 真空严密性(在 100MW 负荷下) kPa/min 0.176 7 调 速系 统特性 (1)速度变动率 % (2)迟缓率 % 注:表中数据是在检修前、后不同负荷下的试验记录,仅供参考。汽轮机热耗性能试验未做。 (八)检修工作评语 本次#2 机组大修,汽机本体调速部分由西北电建三公司承担,辅机管阀部分由力能达检修公司承担。本此大修,无论从工程的前期准备,工...
