2民用建筑电气负荷计算

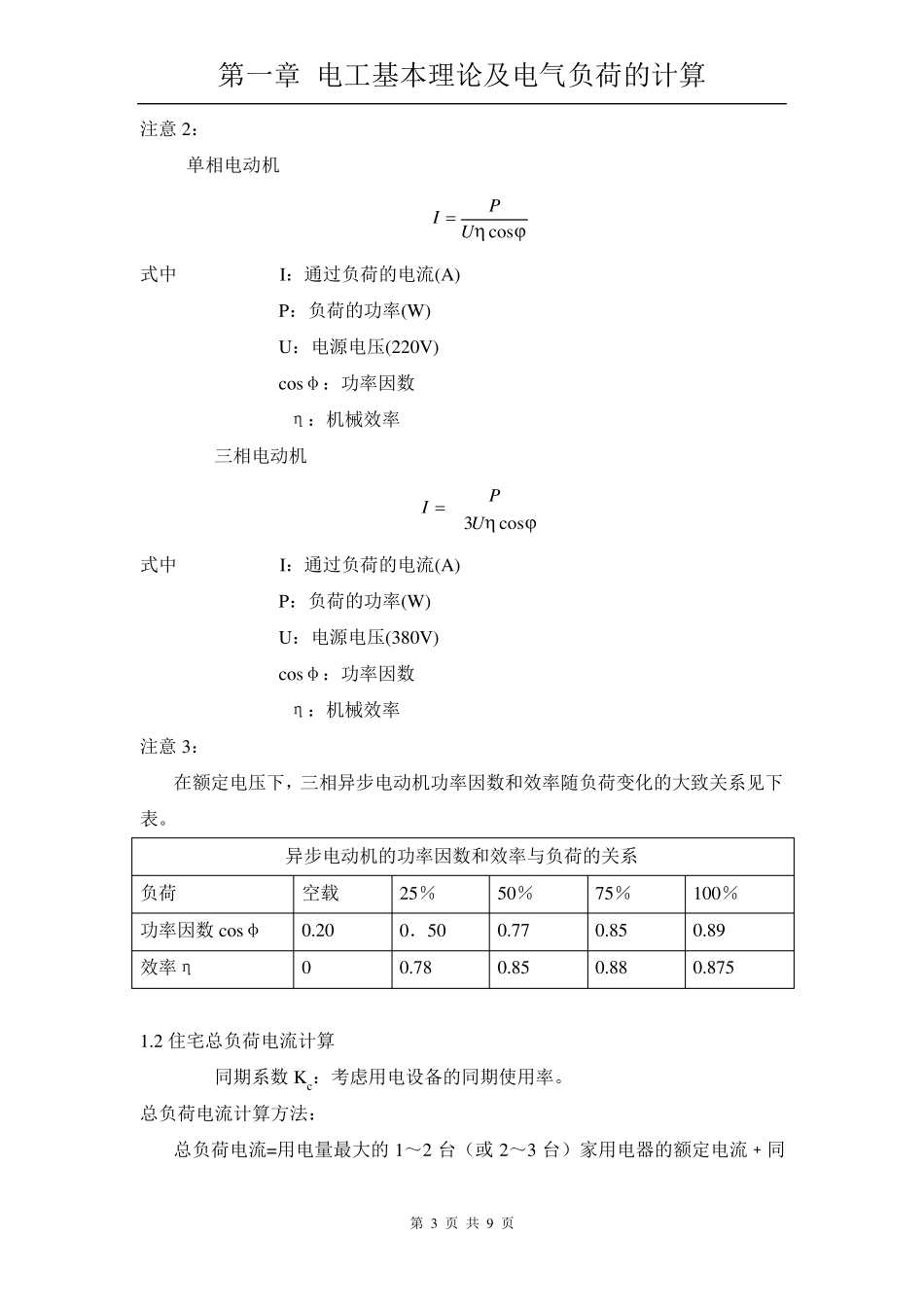

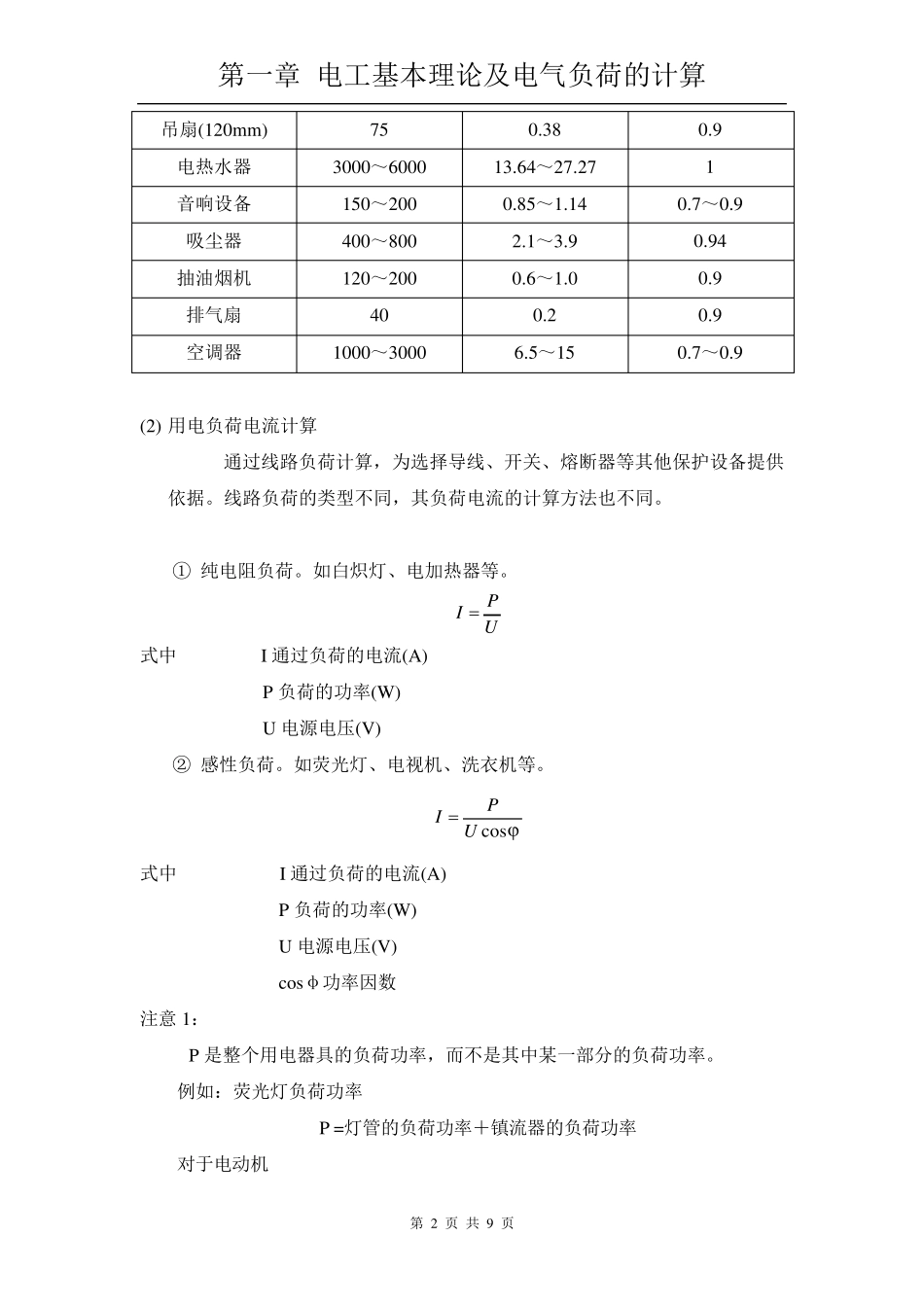

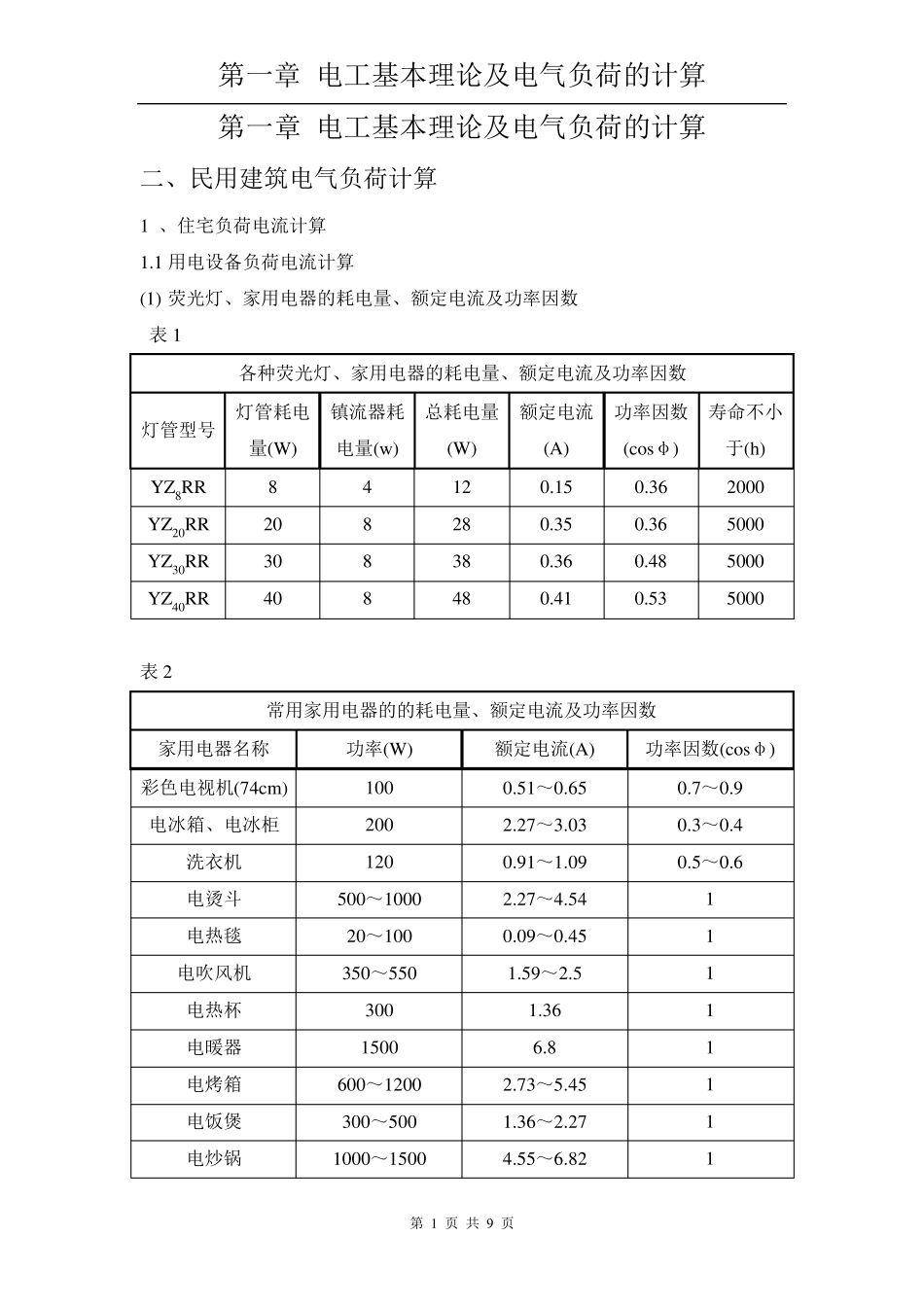

第一章 电工基本理论及电气负荷的计算 第 1 页 共 9 页 第一章 电工基本理论及电气负荷的计算 二、民用建筑电气负荷计算 1 、住宅负荷电流计算 1.1 用电设备负荷电流计算 (1) 荧光灯、家用电器的耗电量、额定电流及功率因数 表1 各种荧光灯、家用电器的耗电量、额定电流及功率因数 灯管型号 灯管耗电量(W) 镇流器耗电量(w ) 总耗电量(W) 额定电流(A) 功率因数 (cosφ) 寿命不小于(h) YZ8RR 8 4 12 0.15 0.36 2000 YZ20RR 20 8 28 0.35 0.36 5000 YZ30RR 30 8 38 0.36 0.48 5000 YZ40RR 40 8 48 0.41 0.53 5000 表2 常用家用电器的的耗电量、额定电流及功率因数 家用电器名称 功率(W) 额定电流(A) 功率因数(cosφ) 彩色电视机(74cm) 100 0.51～0.65 0.7～0.9 电冰箱、电冰柜 200 2.27～3.03 0.3～0.4 洗衣机 120 0.91～1.09 0.5～0.6 电烫斗 500～1000 2.27～4.54 1 电热毯 20～100 0.09～0.45 1 电吹风机 350～550 1.59～2.5 1 电热杯 300 1.36 1 电暖器 1500 6.8 1 电烤箱 600～1200 2.73～5.45 1 电饭煲 300～500 1.36～2.27 1 电炒锅 1000～1500 4.55～6.82 1 第一章 电工基本理论及电气负荷的计算 第 2 页 共 9 页 吊扇(120mm) 75 0.38 0.9 电热水器 3000～6000 13.64～27.27 1 音响设备 150～200 0.85～1.14 0.7～0.9 吸尘器 400～800 2.1～3.9 0.94 抽油烟机 120～200 0.6～1.0 0.9 排气扇 40 0.2 0.9 空调器 1000～3000 6.5～15 0.7～0.9 (2) 用电负荷电流计算 通过线路负荷计算，为选择导线、开关、熔断器等其他保护设备提供依据。线路负荷的类型不同，其负荷电流的计算方法也不同。 ① 纯电阻负荷。如白炽灯、电加热器等。 UPI  式中 I 通过负荷的电流(A) P 负荷的功率(W) U 电源电压(V) ② 感性负荷。如荧光灯、电视机、洗衣机等。 cosUPI  式中 I 通过负荷的电流(A) P 负荷的功率(W) U 电源电压(V) cosφ功率因数 注意 1： P 是整个用电器具的负荷功率，而不是其中某一部分的负荷功率。 例如：荧光灯负荷功率 P =灯管的负荷功率＋镇流器的负荷功率 对于电动机 第一章 电工基本理论及电气负荷的计算 第 3 页 共 9 页 注意2： 单相电动机  cosUPI  式中 I：通过负荷的电流(A) P：负荷的功率(W) U：电源电压(220V) cos...
