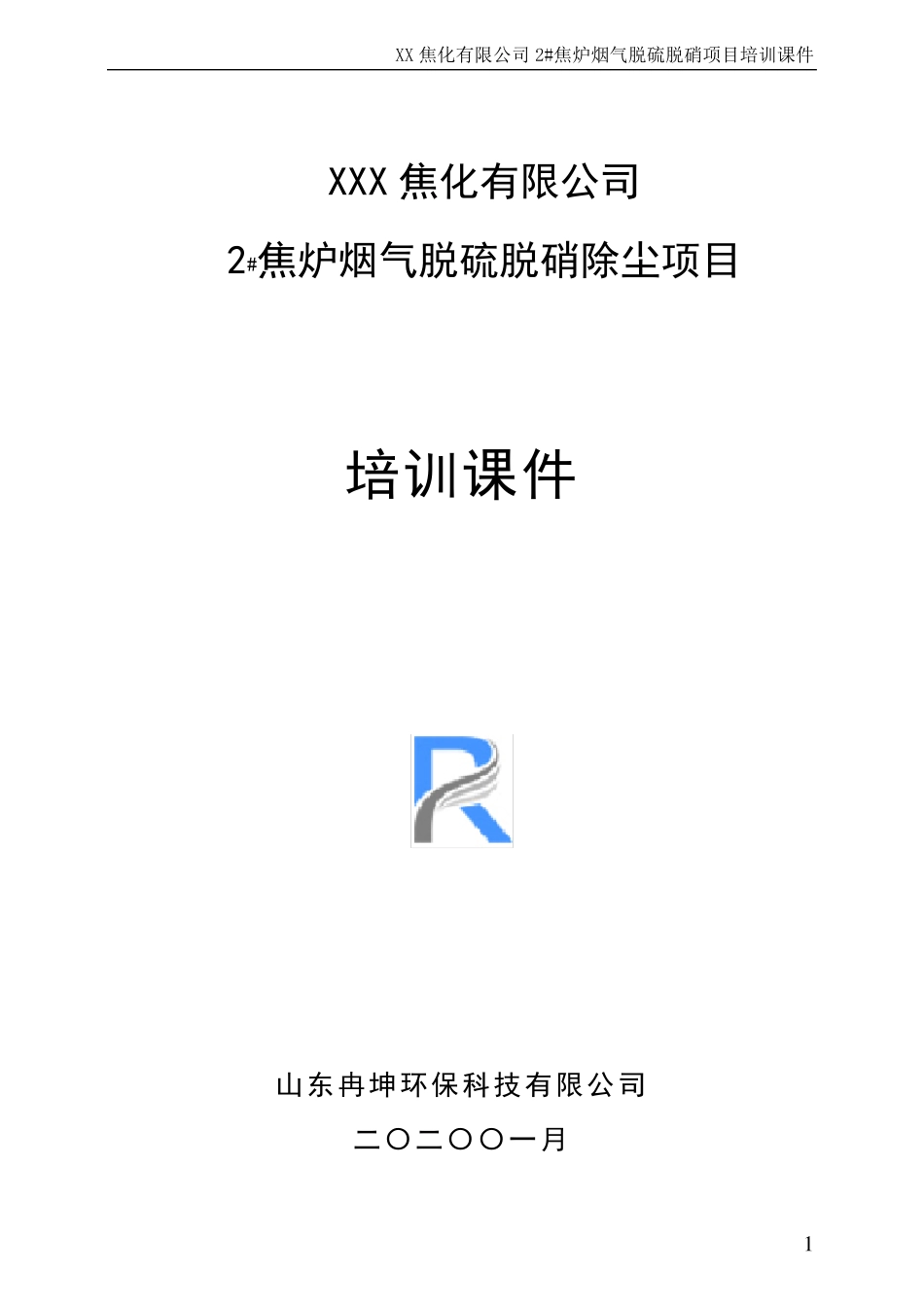

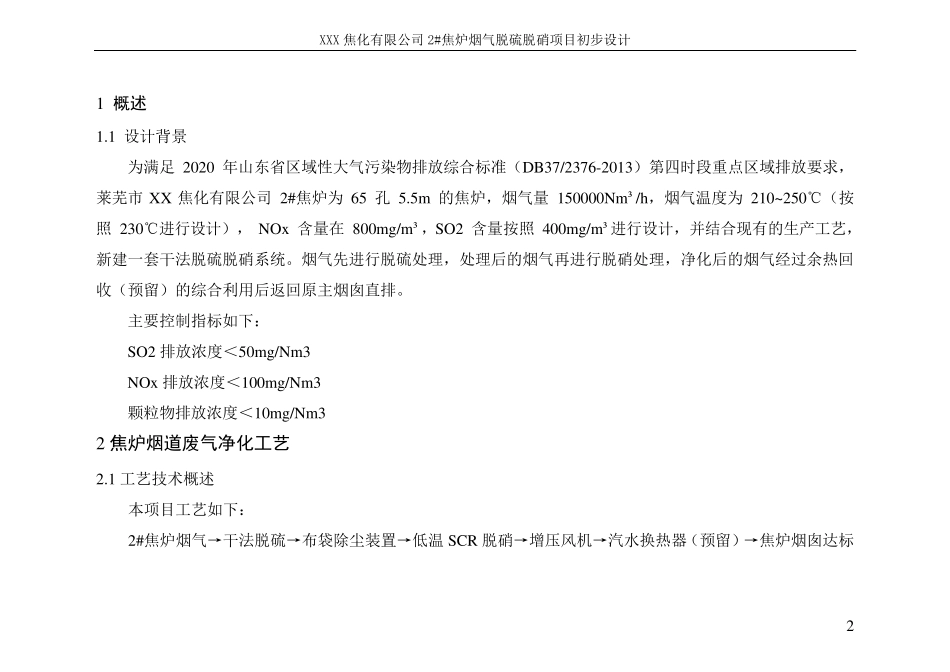

XX 焦化有限公司2#焦炉烟气脱硫脱硝项目培训课件 1 XXX 焦化有限公司 2#焦炉烟气脱硫脱硝除尘项目 培训课件 山东冉坤环保科技有限公司 二〇二〇〇一月XXX 焦化有限公司2#焦炉烟气脱硫脱硝项目初步设计 2 1 概述 1.1 设计背景 为满足2020 年山东省区域性大气污染物排放综合标准（DB37/2376-2013）第四时段重点区域排放要求，莱芜市XX 焦化有限公司 2#焦炉为 65 孔 5.5m 的焦炉，烟气量 150000Nm³/h，烟气温度为 210~250℃（按照 230℃进行设计）， NOx 含量在 800mg/m³，SO2 含量按照 400mg/m³进行设计，并结合现有的生产工艺，新建一套干法脱硫脱硝系统。烟气先进行脱硫处理，处理后的烟气再进行脱硝处理，净化后的烟气经过余热回收（预留）的综合利用后返回原主烟囱直排。 主要控制指标如下： SO2 排放浓度＜50mg/Nm3 NOx 排放浓度＜100mg/Nm3 颗粒物排放浓度＜10mg/Nm3 2 焦炉烟道废气净化工艺 2.1 工艺技术概述 本项目工艺如下： 2#焦炉烟气→干法脱硫→布袋除尘装置→低温SCR 脱硝→增压风机→汽水换热器（预留）→焦炉烟囱达标XXX 焦化有限公司2#焦炉烟气脱硫脱硝项目初步设计 3 排放。 2 .2 烟道废气净化工艺介绍 2 .2 .1 工艺流程 莱芜XX 焦化有限公司 2#焦炉为 65 孔 5.5m 的焦炉，烟气量 150000Nm³/h，烟气 温度为 210~250℃（按照 230℃进行设计）， NOx 含量在 800mg/m³，SO2 含量按照 400mg/m³进行设计，并结合现有的生产工艺，新建一套干法脱硫脱硝系统。烟气先进行脱硫处理，处理后的烟气再进行脱硝处理，净化后的烟气经过余热回收的综合利用后返回原主烟囱直排。 2 .2 .2 脱硫原理 SDS 干法脱酸喷射技术是将高效脱硫剂（20-25μm）均匀喷射在管道内，脱硫剂在管道内被热激活，比表面积迅速增大，与酸性烟气充分接触，发生物理、化学反应，烟气中的SO2等酸性物质被吸收净化。钠基干法脱硫是利用脱硫剂超细粉与烟气充分混合、接触，与烟气中 SO2快速反应。而且，在反应器、烟道及布袋除尘器内，脱硫剂超细粉一直与烟气中的SO2 发生反应。反应快速、充分，在2 秒内即可生产副产物 Na2SO4。通过布袋回收副产物，作为化工产品利用。 这种反应脱硫效率高，按化学反应当量 1:1 时，脱硫效率大于 95%，而且是一次性喷入脱硫剂，不需要循环。 XXX 焦化有限公司2#焦炉烟气脱硫脱硝项目初步设计 4 脱硫机理：以小苏打（NaHCO3）做脱硫剂，在高...
