2电线电缆结构尺寸检验

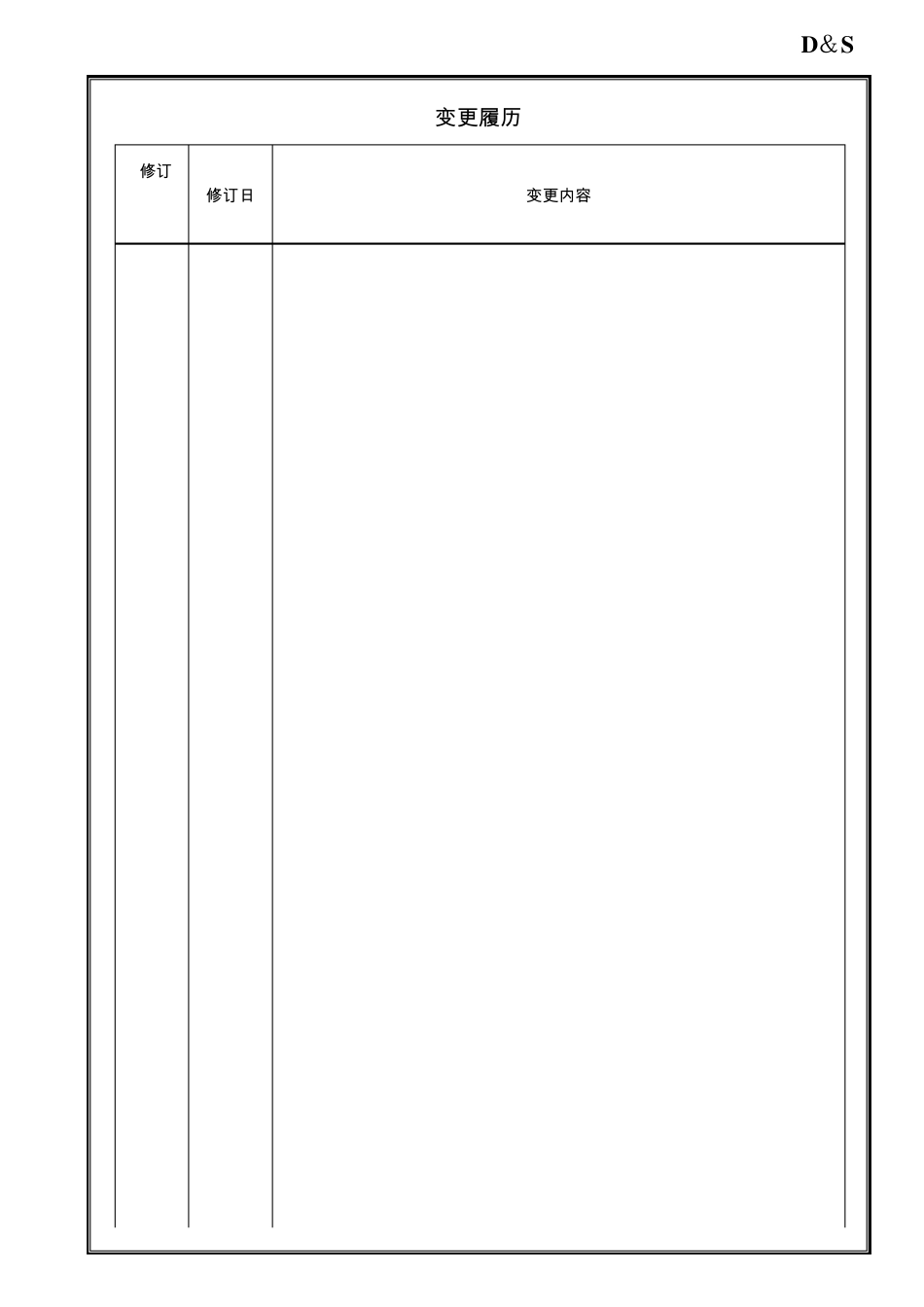

电线电缆结构外观检验 文 件编号：HHS-PG800134 发行日期：2005年 01月 31日 拟订 核准 批准 （惠阳和宏电线电缆有限公司） 变 更 履 历 修订No 修订日 变 更 内容 D＆S 文 件编号：HHS-PG800134 版本 No.：00 实施日：05/02/02 Page：1/6 1． 目的 为了保证公司的电线电缆产品质量得到有效的控制，使产品符合国家法律、法规等要求，确保产品质量的稳定与提高，满足客户要求和适应市场竞争。 2． 范围： 适用于聚氯乙烯绝缘软电线电缆类产品的检验、测试。 3． 定义： 无 4． 检验项目： 4.1 外观检验 4.1.1 按照抽检比例标准取样（参照抽样基准书）逐批抽检。 4.1.2 检验时可借助游标卡尺、千分尺、放大镜等仪器工具。 4.1.3 外观整体要求绝缘应紧密挤包且表面圆整光滑，无竹节、无缺胶、破损等不良现象；同时在剥离绝缘时不会损伤绝缘体和导体。护套要紧密挤包，表面圆整光滑，无竹节、无缺胶、断面无气孔等；标志清晰耐擦等。 4.1.4 标志的检验 4.1.4.1 产地标志和电缆识别（电缆应有制造厂商、额定电压的连续标志，厂名标志可以是标志识别线或者是制造厂名或商标重复标志。） 4.1.4.2 标志连续性 一个完整标志的末端与下一个标志的始端之间的距离： a.护套应不超过 500m m b.绝缘应不超过 200m m 4.1.4.3 耐擦性 油墨印字标志应耐擦。 具体方法：用浸过水的一团脱脂棉或一块棉布轻轻的擦拭制造厂名或商标、产品型号、额定电压、绝缘线芯颜色或数字标志，共擦 10 次，检查结果应符合标准要求（清晰、完整）。 4.1.4.4 清晰度 所有标志字迹清晰；颜色应容易识别。 4.1.4.5 产品表示方法 产品应用的型号、规格和标准号表示。规格包括额定电压、芯数和导体标称截面等。 电缆包装上应附有表示产品型号、规格、标准号、厂名和产地标签或标志。 4.2 导体的结构尺寸检查 4.2.1 试验种类：型试实验（T）和抽样实验（S）。 4.2.2 按照抽检比例标准取样（参照抽样基准书）逐批抽检。 4.2.3 检验时可借助于投影仪、显微镜、游标卡尺等仪器工具。 4.2.4 导体材料应是退火铜线，但铜皮软线也可以使用铜合金单线且导体中的单线可以不镀锡或镀锡。 4.2.5 用相关仪器工具测量软导体中单线的最大直径（除铜皮软线体外）和硬导体中单线最少根数应符合GB3956 要求。 D＆S 4.2.6 固定敷设用电缆的导体是圆形实心、圆形绞合或紧压圆形绞合导体；铜皮软线的每根导体应是多股绞...
