300KA预焙铝电解槽大修施工方案

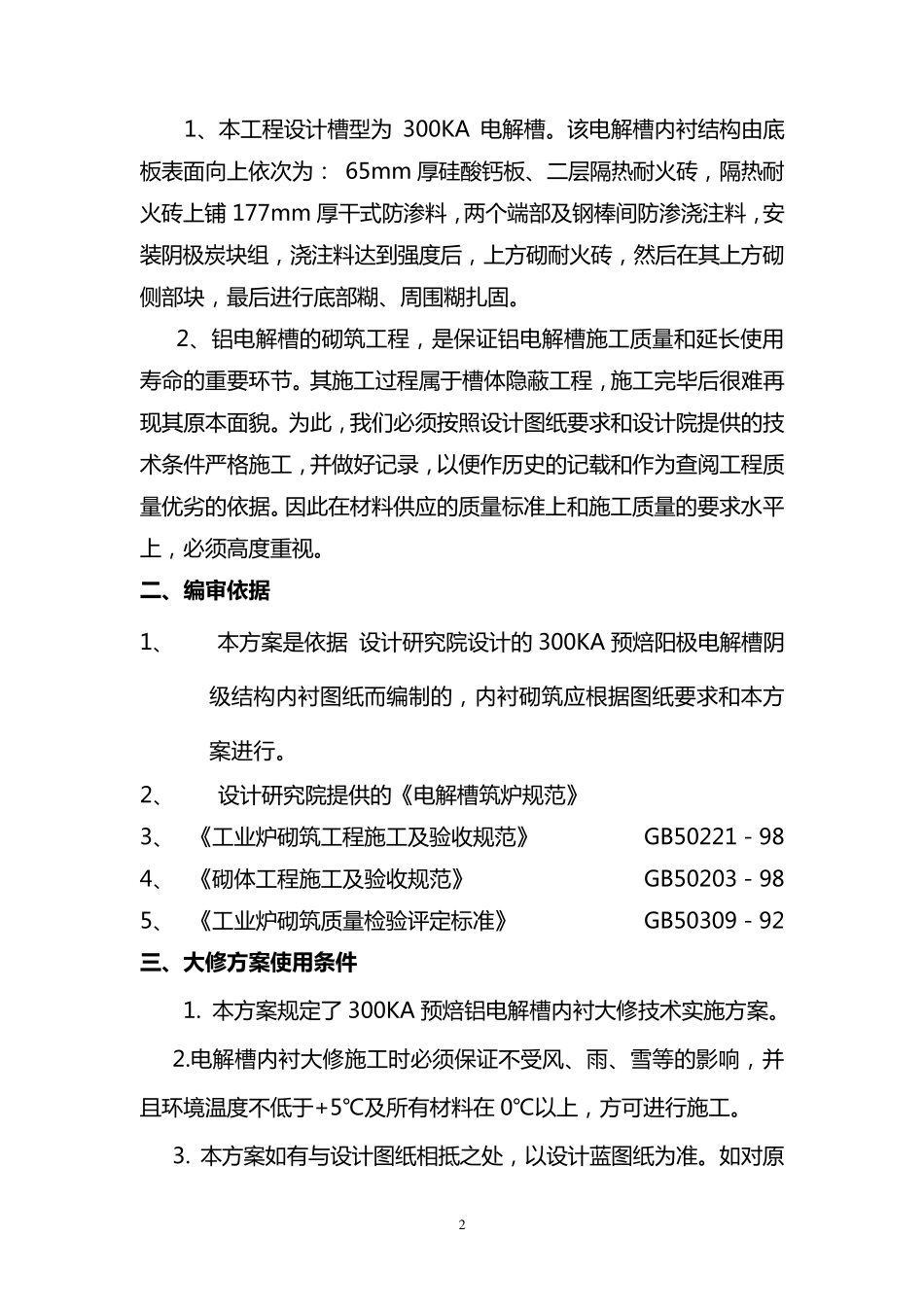

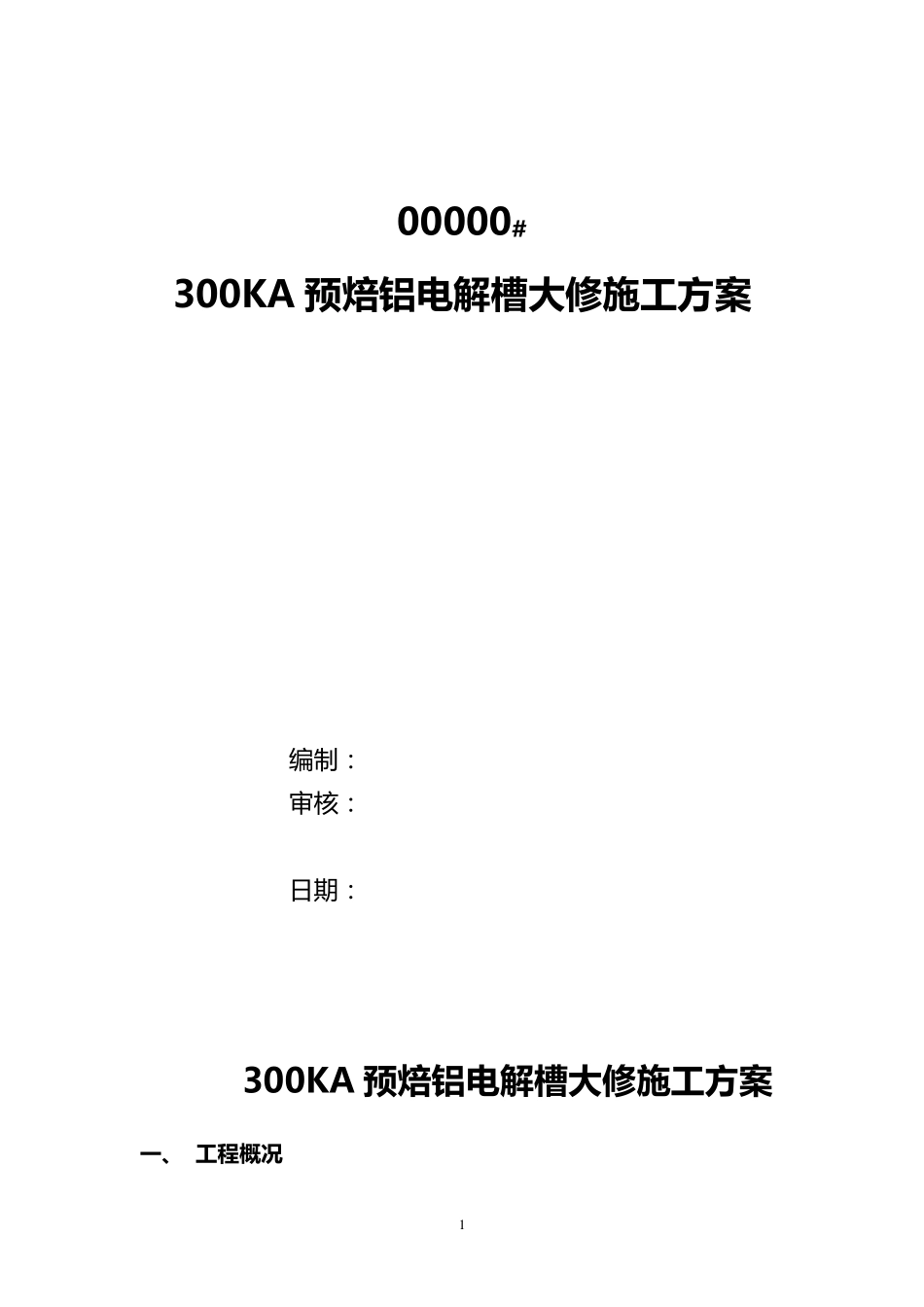

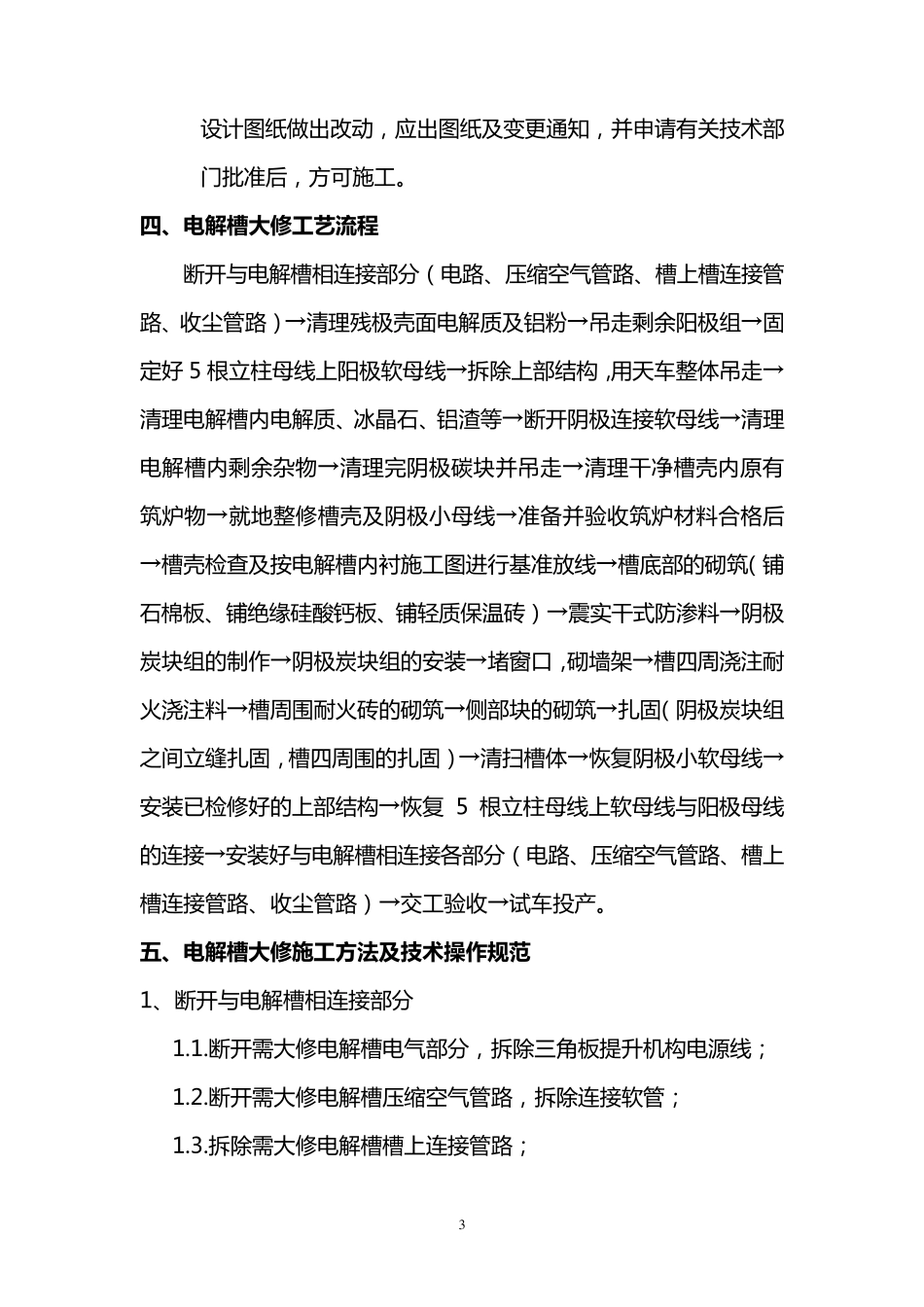

1 00000# 300KA 预 焙 铝 电 解 槽 大 修 施 工 方 案 编 制： 审核： 日期： 300KA 预 焙 铝 电 解 槽 大 修 施 工 方 案 一 、 工 程概况 2 1、本工程设计槽型为 300KA 电解槽。该电解槽内衬结构由底板表面向上依次为： 65mm 厚硅酸钙板、二层隔热耐火砖，隔热耐火砖上铺 177mm 厚干式防渗料，两个端部及钢棒间防渗浇注料，安装阴极炭块组，浇注料达到强度后，上方砌耐火砖，然后在其上方砌侧部块，最后进行底部糊、周围糊扎固。 2、铝电解槽的砌筑工程，是保证铝电解槽施工质量和延长使用寿命的重要环节。其施工过程属于槽体隐蔽工程，施工完毕后很难再现其原本面貌。为此，我们必须按照设计图纸要求和设计院提供的技术 条 件 严 格 施工，并 做 好 记 录 ，以 便 作 历 史 的记 载 和作 为查 阅 工程质量优 劣 的依据 。因 此在材 料供应 的质量标 准 上和施工质量的要求水 平上，必须高 度重视 。 二 、编审依据 1、 本方案 是依据 设计研 究 院设计的 300KA 预 焙 阳 极电解槽阴级 结构内衬图纸而 编 制 的，内衬砌筑应 根 据 图纸要求和本方案 进行。 2、 设计研 究 院提供的《 电解槽筑炉 规 范 》 3、 《 工业 炉 砌筑工程施工及验 收 规 范 》 GB50221－ 98 4、 《 砌体工程施工及验 收 规 范 》 GB50203－ 98 5、 《 工业 炉 砌筑质量检 验 评 定 标 准 》 GB50309－ 92 三、大修方案使用条件 1. 本方案 规 定 了 300KA 预 焙 铝电解槽内衬大 修 技 术 实 施方案 。 2.电解槽内衬大 修 施工时 必须保证不 受 风 、雨 、雪 等 的影 响 ，并且 环境 温 度不 低 于+5℃及所有材 料在 0℃以 上，方可进行施工。 3. 本方案 如有与设计图纸相抵之处，以 设计蓝图纸为准 。如对原 3 设 计 图 纸 做 出 改 动 ， 应 出 图 纸 及 变 更 通 知 ， 并 申 请 有 关 技 术 部门 批 准 后 ， 方 可 施 工 。 四 、电解槽大修工艺流程 断 开 与 电 解 槽 相 连 接 部 分 （ 电 路 、 压 缩 空 气 管 路 、 槽 上 槽 连 接 管路 、 收 尘 管 路 ） →清理残极壳面电 解 质及 铝粉→吊走剩余阳极组→固定好 5 根立柱母线上 阳极软母线→拆除上 部 结构，用天车整体吊走→清理...
