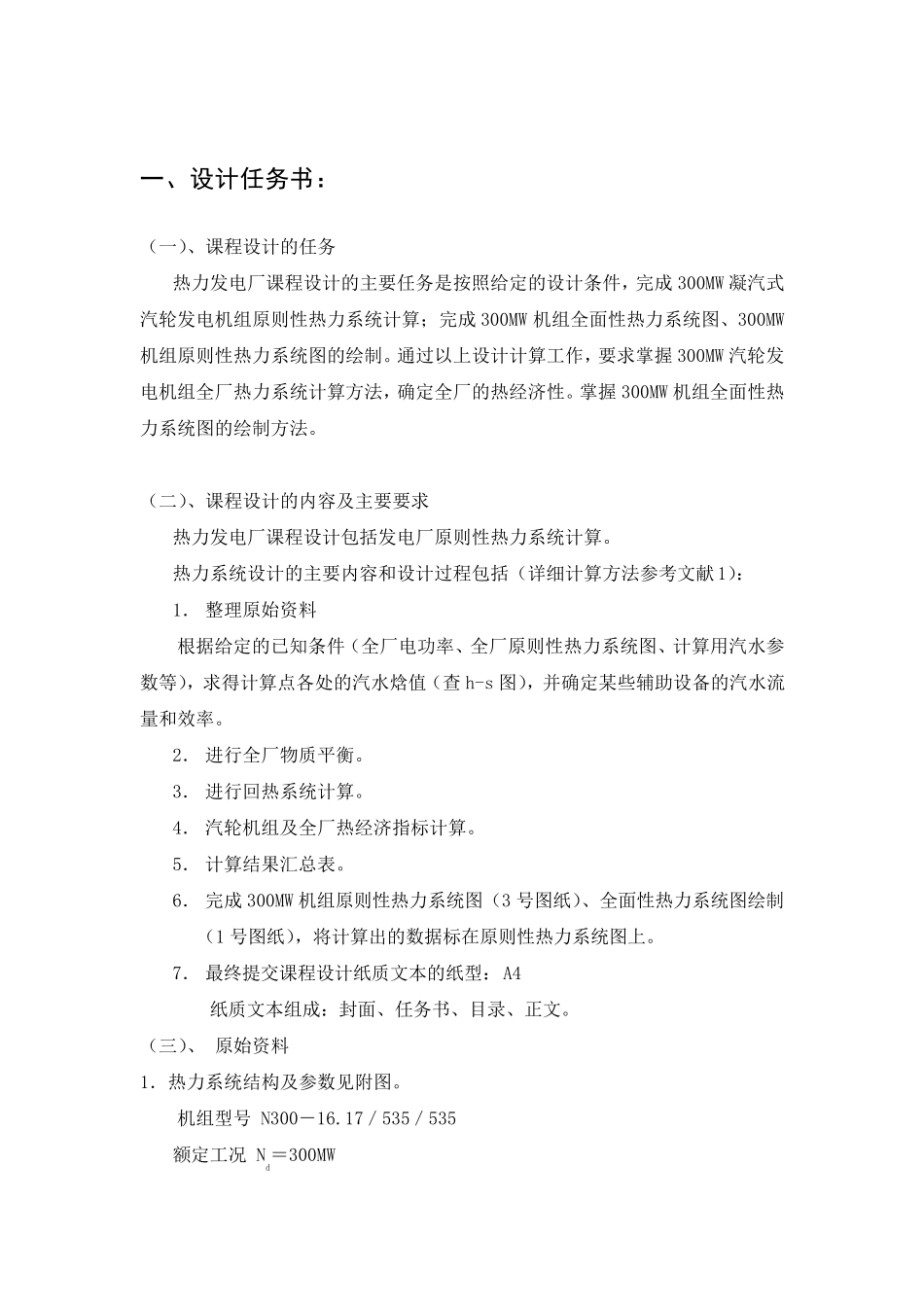

一、设计任务书: (一)、课程设计的任务 热力发电厂课程设计的主要任务是按照给定的设计条件,完成 300MW 凝汽式汽轮发电机组原则性热力系统计算;完成 300MW 机组全面性热力系统图、300MW机组原则性热力系统图的绘制。通过以上设计计算工作,要求掌握 300MW 汽轮发电机组全厂热力系统计算方法,确定全厂的热经济性。掌握 300MW 机组全面性热力系统图的绘制方法。 (二)、课程设计的内容及主要要求 热力发电厂课程设计包括发电厂原则性热力系统计算。 热力系统设计的主要内容和设计过程包括(详细计算方法参考文献 1): 1. 整理原始资料 根据给定的已知条件(全厂电功率、全厂原则性热力系统图、计算用汽水参数等),求得计算点各处的汽水焓值(查 h-s 图),并确定某些辅助设备的汽水流量和效率。 2. 进行全厂物质平衡。 3. 进行回热系统计算。 4. 汽轮机组及全厂热经济指标计算。 5. 计算结果汇总表。 6. 完成 300MW 机组原则性热力系统图(3 号图纸)、全面性热力系统图绘制(1 号图纸),将计算出的数据标在原则性热力系统图上。 7. 最终提交课程设计纸质文本的纸型:A4 纸质文本组成:封面、任务书、目录、正文。 (三)、 原始资料 1.热力系统结构及参数见附图。 机组型号 N300-16.17/535/535 额定工况 Nd=300MW 2.锅炉参数 Pb=16.66MPa;tb=540℃ 汽包压力Pbq=19.67MPa 3.其他参数 主汽门压损 2% 再热器系统压损 12% 中低压联通管压损 2% 小汽机抽汽管道及阀门压损 8% 各加热器抽汽管道及阀门压损 6% 锅炉排污量: Dbl=0.01Db 全厂汽水损失 Dl=0.01Db 锅炉效率 ηb=0.92 机械、电机效率 ηmηg=0.98 加热器及除氧器效率 ηh=0.99 排污扩容器效率 ηf=0.98 补充水温度 tma=20℃ 排污扩容蒸汽压损 △Pbl=0.06MPa 4. 各加热器上、下端差如下: 项目 JG1 JG2 JG3 CY JD1 JD2 JD3 JD4 上端差 -1 0 -1 0 0 2 3 3 下端差 5.6 5.6 5.6 - - - - - (四)、 参考文献 1.严俊杰等,发电厂热力系统及设备,西安交通大学出版社,2003 2.冯慧雯,汽轮机课程设计参考资料,水利电力出版社,1991 3.沈士一等,汽轮机原理,水利电力出版社,1992 4. 叶涛,热力发电厂,中国电力出版社,2009 二、原始资料整理 1 、已知全部参数 (1)汽轮机 机组形式 N300-16.17/535/535 新蒸汽参数 P0=16.17 Mpa,t...
