32位PowerPC构架通用寄存器分析及总结二

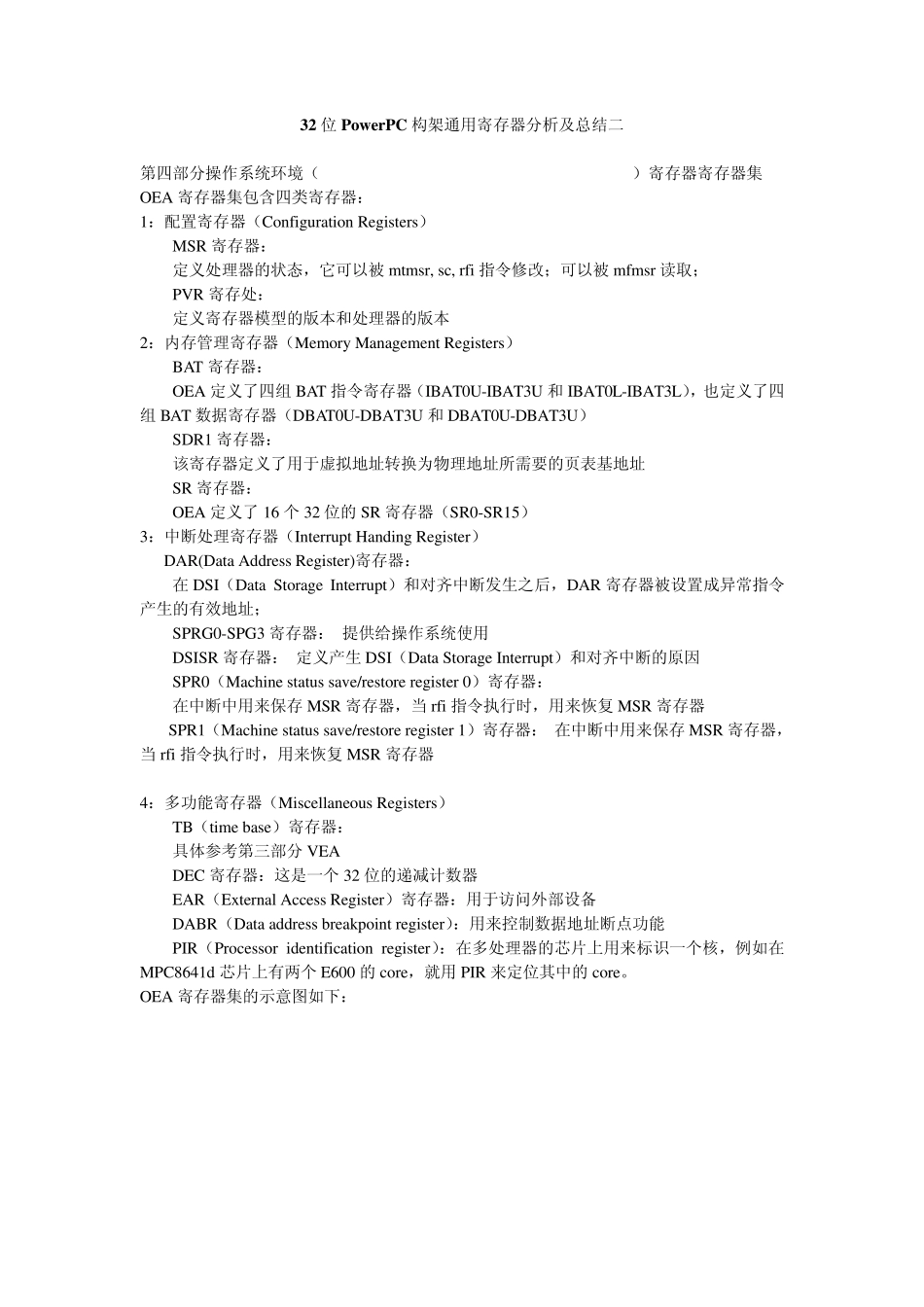

32位PowerPC构架通用寄存器分析及总结二_第1页
1/10

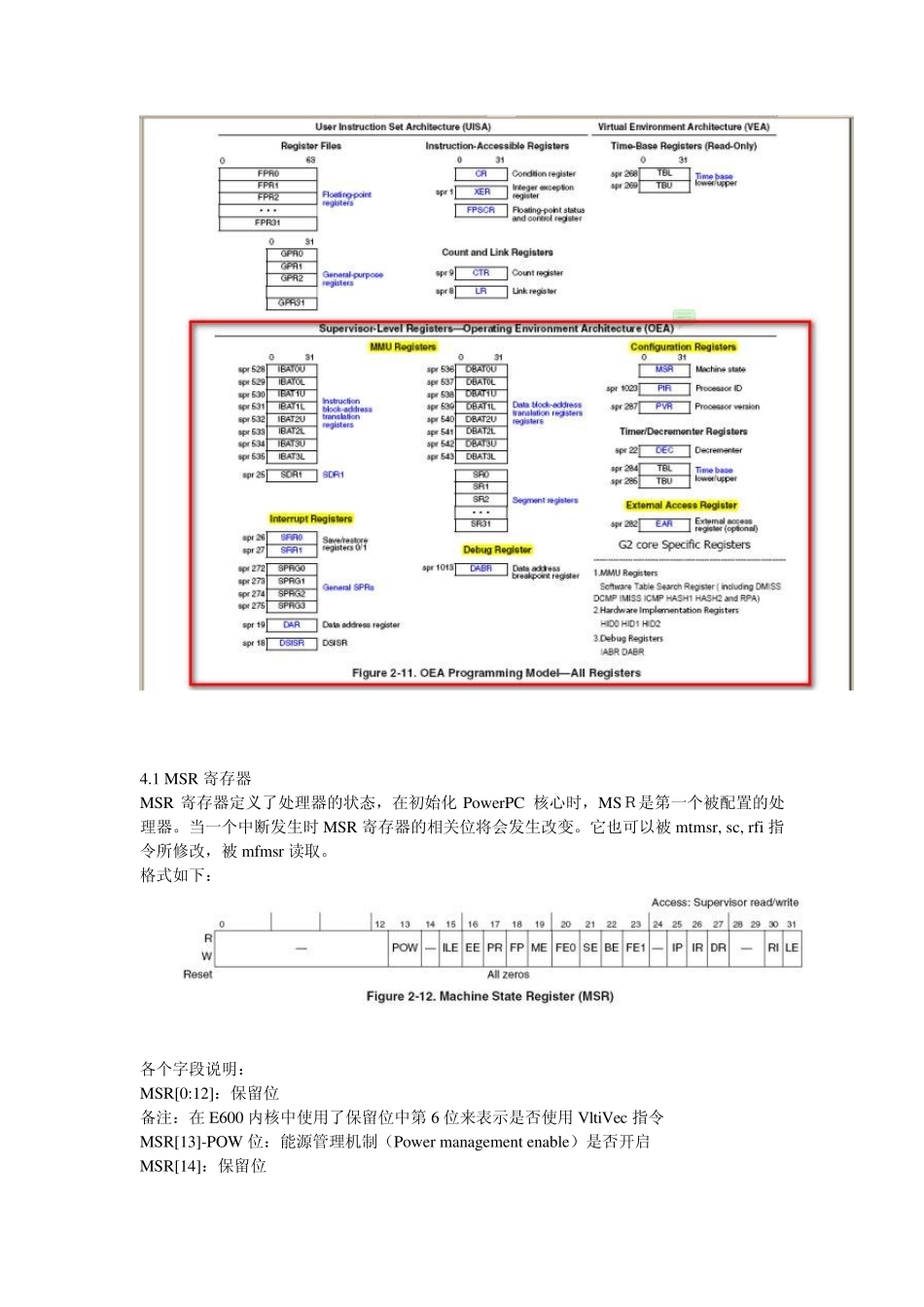

32位PowerPC构架通用寄存器分析及总结二_第2页
2/10

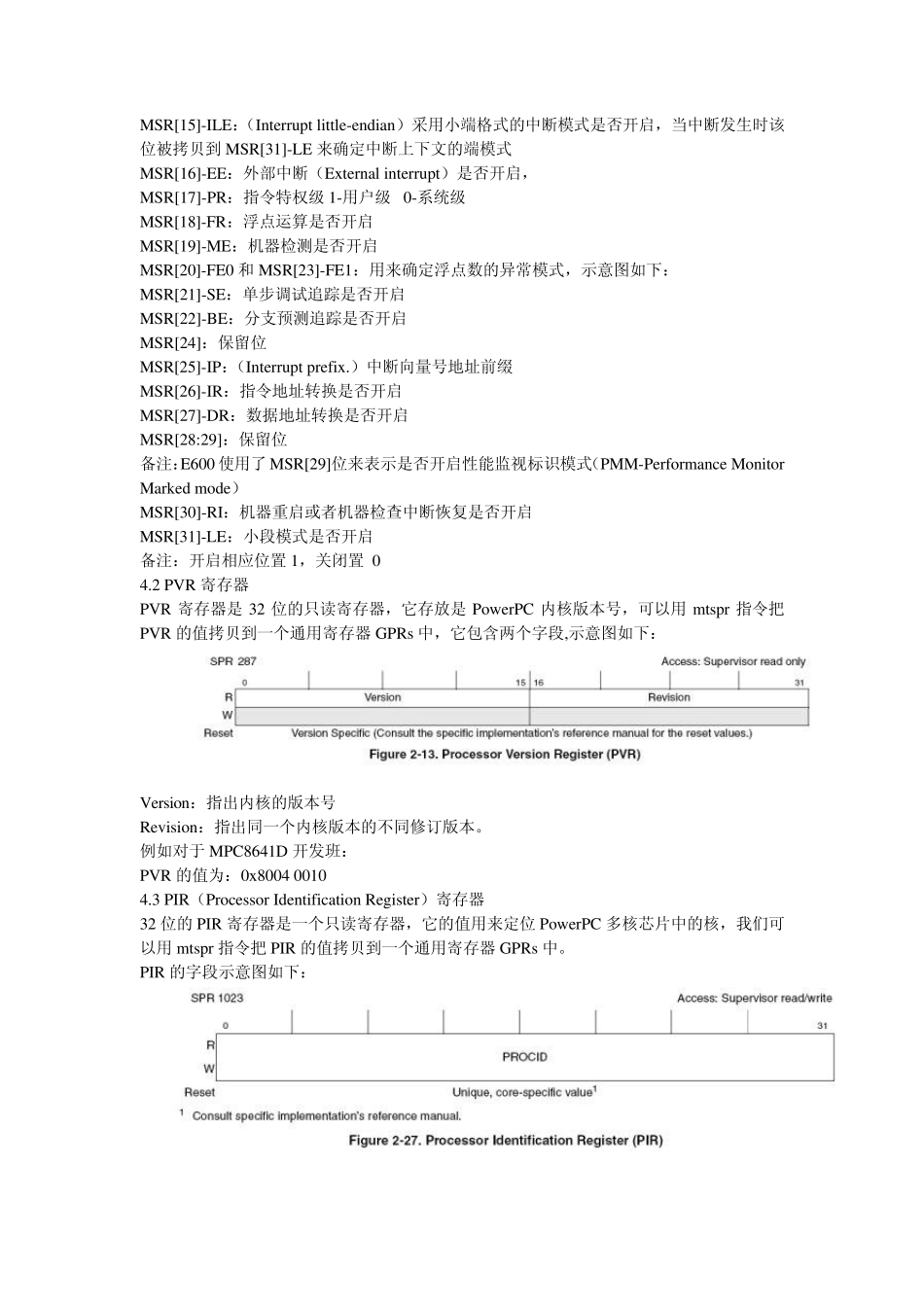

32位PowerPC构架通用寄存器分析及总结二_第3页
3/10
32 位 Pow erPC 构架通用寄存器分析及总结二 第四部分操作系统环境(OEA-Operating Environment Architecture)寄存器寄存器集 OEA 寄存器集包含四类寄存器: 1:配置寄存器(Configu ration Registers) MSR 寄存器: 定义处理器的状态,它可以被 mtmsr, sc, rfi 指令修改;可以被 mfmsr 读取; PVR 寄存处: 定义寄存器模型的版本和处理器的版本 2:内存管理寄存器(Memory Management Registers) BAT 寄存器: OEA 定义了四组 BAT 指令寄存器(IBAT0U-IBAT3U 和 IBAT0L-IBAT3L),也定义了四组 BAT 数据寄存器(DBAT0U-DBAT3U 和 DBAT0U-DBAT3U) SDR1 寄存器: 该寄存器定义了用于虚拟地址转换为物理地址所需要的页表基地址 SR 寄存器: OEA 定义了 16 个 32 位的 SR 寄存器(SR0-SR15) 3:中断处理寄存器(Interru pt Handing Register) DAR(Data Address Register)寄存器: 在 DSI(Data Storage Interru pt)和对齐中断发生之后,DAR 寄存器被设置成异常指令产生的有效地址; SPRG0-SPG3 寄存器: 提供给操作系统使用 DSISR 寄存器: 定义产生 DSI(Data Storage Interru pt)和对齐中断的原因 SPR0(Machine statu s sav e/restore register 0)寄存器: 在中断中用来保存 MSR 寄存器,当 rfi 指令执行时,用来恢复 MSR 寄存器 SPR1(Machine statu s sav e/restore register 1)寄存器: 在中断中用来保存 MSR 寄存器,当 rfi 指令执行时,用来恢复 MSR 寄存器 4:多功能寄存器(Miscellaneou s Registers) TB(time base)寄存器: 具体参考第三部分 VEA DEC 寄存器:这是一个 32 位的递减计数器 EAR(Ex ternal Access Register)寄存器:用于访问外部设备 DABR(Data address breakpoint register):用来控制数据地址断点功能 PIR(Processor identification register):在多处理器的芯片上用来标识一个核,例如在MPC8641d 芯片上有两个 E600 的 core,就用 PIR 来定位其中的 core。 OEA 寄存器集的示意图如下: 4.1 MSR 寄存器 MSR 寄存器定义了处理器的状态,在初始化Pow erPC 核心时,MSR是第一个被配置的处理器。当一个中断发生时MSR 寄存器的相关位将会发生改变。它也可以被mtmsr, sc, rfi 指令所修改,被mfmsr 读取。 格式如下: 各个字段说明: MSR[0:12]:保...
