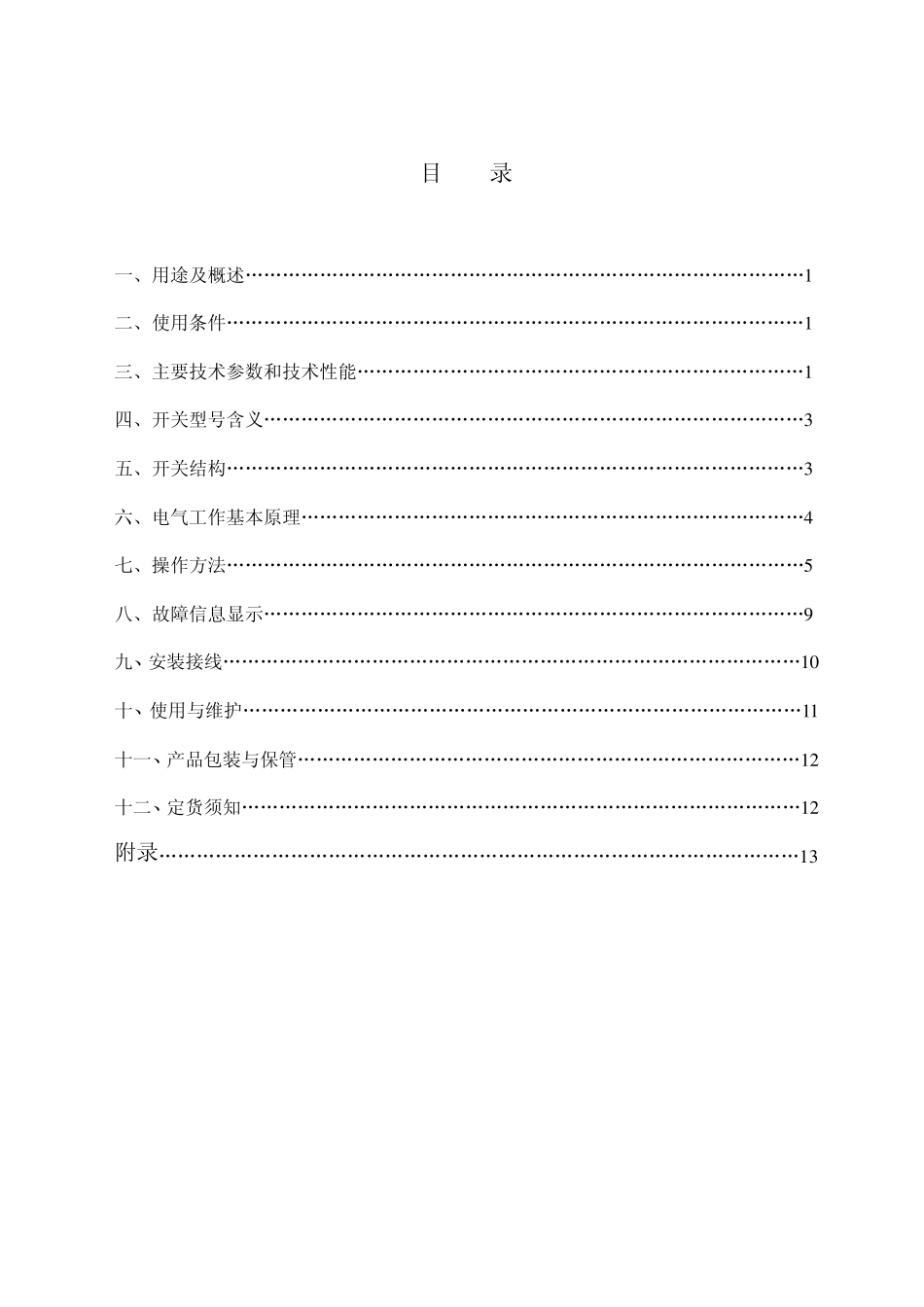

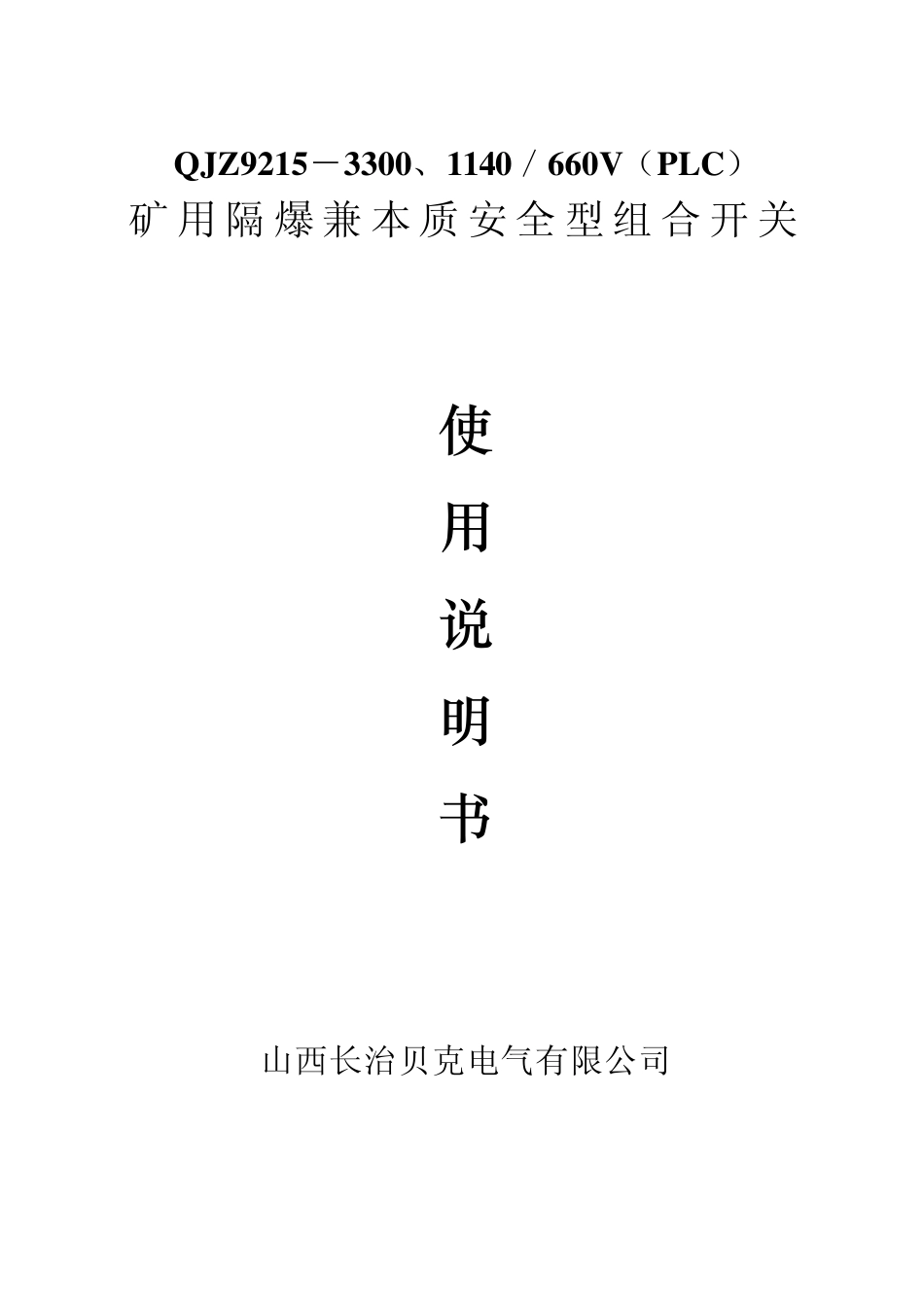

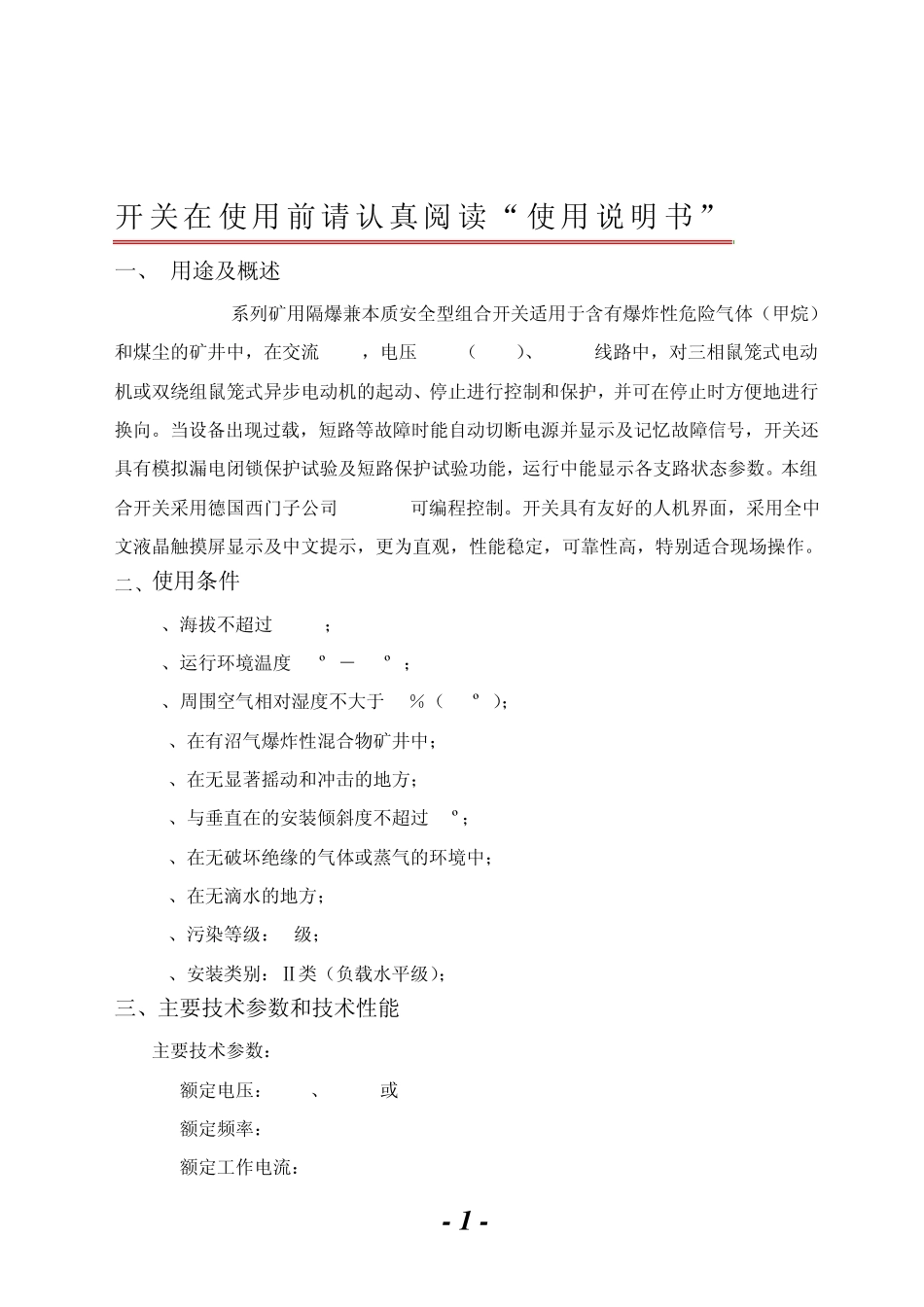

QJZ9215－3300、1140／660V（PLC） 矿 用 隔 爆 兼 本 质 安 全 型 组 合 开 关 使 用 说 明 书 山西长治贝克电气有限公司 目 录 一、用途及概述„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 二、使用条件„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 三、主要技术参数和技术性能„„„„„„„„„„„„„„„„„„„„„„„„1 四、开关型号含义„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3 五、开关结构„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„3 六、电气工作基本原理„„„„„„„„„„„„„„„„„„„„„„„„„„„4 七、操作方法„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„5 八、故障信息显示„„„„„„„„„„„„„„„„„„„„„„„„„„„„„9 九、安装接线„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 0 十、使用与维护„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 1 十一、产品包装与保管„„„„„„„„„„„„„„„„„„„„„„„„„„„1 2 十二、定货须知„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 2 附录„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„1 3 - 1 - 开关在使用前请认真阅读“ 使用说明 书” 一、 用途及概述 QJZ9215系列矿用隔爆兼本质安全型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流 50HZ，电压 1140（660V）、3300V线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。本组合开关采用德国西门子公司S7-200可编程控制。开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。 二、使用条件 a、海拔不超过 2000m； b、运行环境温度-25ºC－ +40ºC； c、周 围 空 气相对湿 度不大 于 95％ （+25ºC）； d、在有沼 气爆炸性混 合物 矿井中； e、在无 显著 摇 动和冲 击 的地方； f、与 垂 直在的安装 倾 斜...
